Шлейф питания ARL-20AWG-5Wire-CU (arlight, -) | 026355 Arlight

Шлейф питания 20AWG 5-проводной медный от Arlight - это готовый кабель для подключения RGBW-светодиодных лент, обеспечивающий передачу питания и управляющих сигналов через пять отдельных жил. Артикул 026355 предназначен для точечного монтажа в системах освещения, где важна надёжная и компактная разводка.

Назначение и область применения

Шлейф питания 20AWG 5-проводной медный используется исключительно для подключения мультицветных (RGBW) светодиодных лент к контроллерам и источникам питания. Каждый из пяти проводов отвечает за один канал: красный, зелёный, синий, белый и общий положительный (V+). Подходит для интерьерного и декоративного освещения - в потолочных нишах, подсветке мебели, фасадах, рекламных конструкциях.

Технические характеристики

• Тип изделия: провод
• Материал жил: медь луженая - повышает corrosion resistance и удобство пайки
• Калибр: 20 AWG (эквивалент сечению 0.52 мм2)
• Количество жил: 5

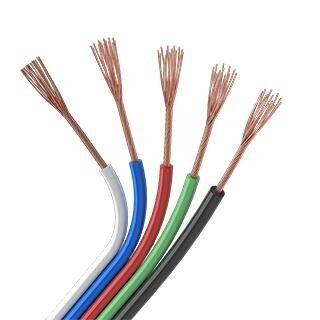

• Цвет изоляции жил: белый, синий, красный, зелёный, чёрный - позволяет легко идентифицировать функциональные цепи
• Оболочка: ПВХ - гибкая, устойчивая к механическим воздействиям, не выделяет токсичных веществ при нормальной температуре
• Длина в бухте: 50 метров - можно отрезать нужную длину

Совместимость и монтаж

Шлейф питания 20AWG 5-проводной медный совместим со всеми стандартными RGBW-контроллерами и блоками питания на 12/24 В постоянного тока. Для подключения используйте клеммы, крокодильчики или пайку - луженые жилы хорошо принимают припой. Учитывайте посадочные размеры контактов: сечение 0.52 мм2 требует клемм с допустимым диапазоном до 0.5–0.75 мм2. Не перегибайте кабель острыми углами - минимальный радиус изгиба 5×диаметр кабеля (≈25 мм).

Безопасность и стандарты

Изделие не имеет сертификатов UL/CE, так как предназначено для внутреннего использования в маломощных системах освещения. Соответствует требованиям безопасности для низковольтных устройств (до 60 В DC). Применяйте в помещениях с нормальной влажностью - не для открытых площадок или влажных сред.

Преимущества

• Луженая медь снижает окисление и продлевает срок службы контактов
• Разноцветная изоляция жил ускоряет сборку и минимизирует ошибки при подключении
• Гибкий ПВХ-кожух обеспечивает легкий монтаж в труднодоступных местах
• 5-проводная схема полностью поддерживает RGBW-технологии - отдельный канал для холодного белого света

Ограничения применения

• Не использовать для мощных лент выше 96 Вт на 12 В или 192 Вт на 24 В - риск перегрева из-за малого сечения 0.52 мм2
• Не применять вне помещений - ПВХ-оболочка не рассчитана на УФ-лучи и экстремальные температуры
• Не заменять силовые кабели - только для сигнала и слаботочного питания
• Не превышать рекомендованную длину участка между блоком питания и лентой - при длинных трассах возможны проседание напряжения и мерцание

Примеры использования

• Подключение RGBW-ленты к контроллеру в кухонном гарнитуре
• Запитка подсветки потолка в спальне с управлением по Bluetooth
• Монтаж витринной подсветки в торговом зале с изменяемой цветовой температурой
• Установка в интерьере ресторана - комбинирование белого и цветного режимов

Практические советы

• Перед монтажом проверьте соответствие сечения 0.52 мм2 нагрузке - для ленты 10 А на 12 В требуется кабель 18 AWG или толще
• Отмеряйте длину с запасом 10–15 см - это упростит подключение и позволит переустановить контакт
• При использовании нескольких шлейфов 026355 от Arlight - промаркируйте каждый, чтобы не перепутать каналы
• После пайки изолируйте места соединений термоусадкой - это предотвращает короткое замыкание
• Не закладывайте кабель в герметичные каналы без вентиляции - при длительной работе возможен нагрев
