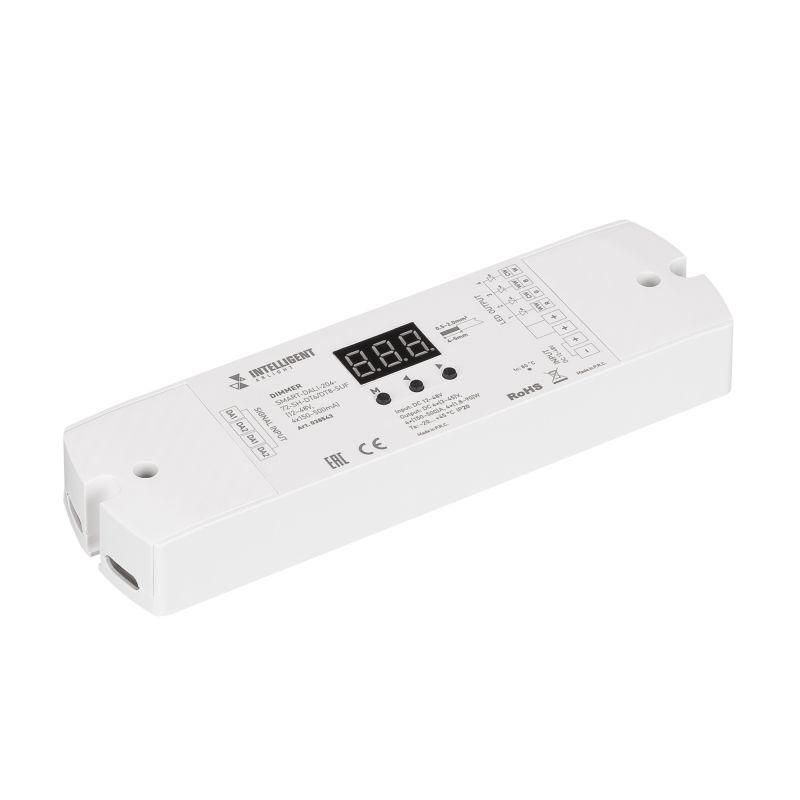

Диммер SMART-DALI-204-72-SH-DT6/DT8-SUF (12-48В 4х150-500мА) IP20 пластик INTELLIGENT ARLIGHT 038543

Диммер DALI-204-72-SH-DT6/DT8-SUF 12-48В 4х150-500мА IP20 пластик от INTELLIGENT ARLIGHT - устройство для точного регулирования яркости светодиодных светильников через протокол DALI. Подходит для систем умного освещения с питанием постоянным током, особенно там, где требуется управление несколькими каналами с возможностью переключения между стандартами DT6 и DT8.

Назначение и область применения

Диммер DALI-204-72-SH-DT6/DT8-SUF 12-48В 4х150-500мА IP20 пластик предназначен для управления яркостью четырёх независимых цепей светодиодных светильников. Он работает в составе цифровой системы освещения по протоколу DALI, что позволяет интегрировать его в автоматизированные решения - например, в офисах, торговых залах, гостиницах или промышленных помещениях. Устройство поддерживает два режима работы: DT6 (для однополярных LED-драйверов) и DT8 (для двухполярных, цветомузыкальных или RGB-систем). Это делает его универсальным решением для проектов с разнотипными источниками света.

Технические характеристики

• Питание: постоянный ток 12–48 В
• Выходной ток: 4 канала по 150–500 мА каждый
• Максимальная суммарная мощность нагрузки: 1,8–90 Вт
• Выходное напряжение: 3–45 В постоянного тока
• Стандарты DALI: DT6 / DT8 - можно менять программно
• Частота ШИМ: 1–8 кГц - настраивается для минимизации мерцания
• Защита: IP20 - противостояние только случайному контакту с пальцами, не защищён от пыли и воды
• Размеры: 170 × 50 × 23 мм
• Управление: встроенный цифровой дисплей и кнопки на лицевой панели
• Адресация: до 4 адресов в режиме DT6 (по одному на канал)

Совместимость и монтаж

Диммер DALI-204-72-SH-DT6/DT8-SUF 12-48В 4х150-500мА IP20 пластик совместим со всеми светильниками, использующими DALI-совместимые драйверы с входом постоянного тока. Для монтажа требуется установка в распределительную коробку или шкаф с доступом к проводам питания и нагрузки. Каждый из четырёх выходных каналов подключается отдельно к группе светильников. Обязательно соблюдать полярность при подключении DC-цепей. На задней стороне устройства есть крепёжные отверстия для фиксации на DIN-рейке или плоской поверхности. Программирование адресов и режима (DT6/DT8) выполняется через кнопки на корпусе - внешний контроллер не обязателен, но рекомендован для сложных сценариев.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для оборудования низкого напряжения. Защита IP20 исключает использование в условиях повышенной влажности, запылённости или открытых площадках. Не предназначено для наружной установки или помещений с риском брызг и попадания пыли. Работает в температурном диапазоне, указанном производителем - при превышении допустимых значений возможна снижение надёжности.

Преимущества

• Поддержка обоих стандартов DALI - DT6 и DT8 - в одном устройстве, без замены аппаратуры
• Независимое управление четырьмя каналами - возможность создания нескольких зон освещения
• Настройка частоты ШИМ от 1 до 8 кГц - снижает видимое мерцание и повышает комфорт
• Локальное управление через встроенные кнопки и дисплей - удобно для тестирования и диагностики без ПК
• Широкий диапазон входного напряжения (12–48 В) - совместим с большинством современных DC-сетей

Ограничения применения

• Не подходит для AC-светильников - требует постоянного тока на входе и выходе
• IP20 не обеспечивает защиту от влаги - нельзя использовать в ванных комнатах, на улице, в цехах с мойкой
• Максимальный ток на канал - 500 мА; при превышении возможен перегрев или отказ
• Не поддерживает управление цветовой температурой или RGB-светодиодами в режиме DT6 - только DT8
• Не имеет Ethernet/Wi-Fi - требует наличия DALI-шины и контроллера для удалённого управления

Примеры использования

• Офисное освещение: четыре группы потолочных светильников с разной яркостью в зависимости от времени суток
• Рetail-зоны: регулировка яркости витрин и выставочных стендов по сценариям
• Производственные участки: изменение уровня освещения на рабочих местах в зависимости от операций
• Системы с цветовым освещением: применение в режиме DT8 для управления белым и цветным LED-потоком

Практические советы

• Перед первым включением проверьте соответствие типа драйвера (DT6 или DT8) и выберите нужный режим на диммере - неверный выбор вызывает отсутствие реакции на команды
• При использовании длинных кабелей между диммером и светильниками учитывайте падение напряжения - лучше использовать сечение жил не менее 1,5 мм2
• Суммарная мощность всех четырёх каналов не должна превышать 90 Вт - даже если один канал нагружен меньше, другие не должны “перегрузить” предел
• Для сложных сценариев (расписания, датчики движения) всегда подключайте диммер DALI-204-72-SH-DT6/DT8-SUF 12-48В 4х150-500мА IP20 пластик к центральному контроллеру DALI
• При работе с DT8-режимом убедитесь, что все светильники поддерживают двуполярное управление - иначе будет работать только яркость, а не цвет
