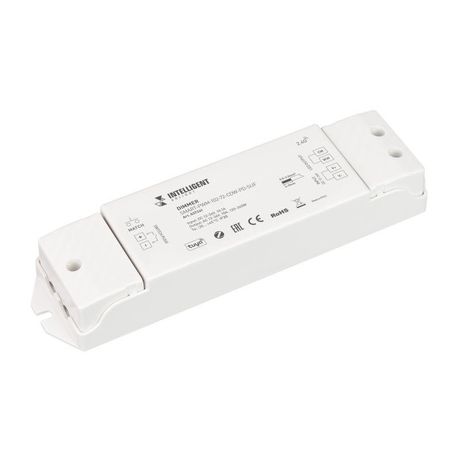

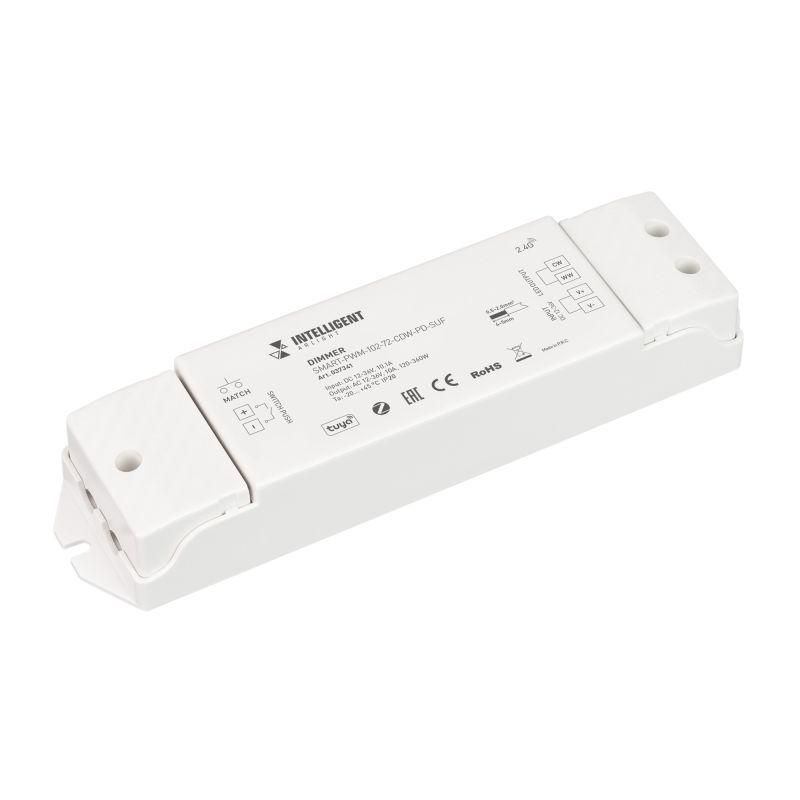

Диммер SMART-PWM-102-72-CDW-PD-SUF (12-36В 2х5А ZB 2.4G) IP20 пластик INTELLIGENT ARLIGHT 037341

Диммер PWM 102-72-CDW-PD-SUF 12-36В 2x5А ZB 2.4G IP20 пластик от INTELLIGENT ARLIGHT - двухканальное устройство для регулировки яркости светодиодных лент типа CDW в системах умного дома через ZigBee. Подходит для установки в распределительных щитках, потолочных нишах и других закрытых местах с невысокой степенью защиты.

Назначение и область применения

Диммер PWM 102-72-CDW-PD-SUF предназначен для управления яркостью двух независимых цепей светодиодных лент с рабочим напряжением 12–36 В постоянного тока. Каждый канал выдерживает до 5 А, что позволяет управлять нагрузкой до 180 Вт на канал (до 360 Вт суммарно). Устройство работает в составе экосистемы Tuya через ZigBee-шлюз и совместимо с голосовым помощником Яндекс.Алиса. Применяется в бытовых и коммерческих осветительных системах: интерьерное освещение, подсветка мебели, рекламные конструкции, декоративная подсветка помещений.

Технические характеристики

• Рабочее напряжение: 12–36 В постоянного тока
• Максимальный ток на канал: 5 А (всего 10 А)
• Максимальная мощность: 120–360 Вт (в зависимости от напряжения)
• Количество каналов: 2
• Тип управления: PWM (широтно-импульсная модуляция)
• Интерфейс связи: ZigBee 2.4 ГГц (совместим с Tuya ZigBee шлюзами 037436 и 039310)
• Степень защиты: IP20 - защищён от прикосновений и крупной пыли, не герметичен
• Корпус: из ПВХ (PVC), белый цвет
• Габариты: 175 × 45 × 27 мм
• Подключение: винтовые клеммы для проводов до 2,5 мм2

Совместимость и монтаж

Диммер PWM 102-72-CDW-PD-SUF подключается к сети питания 12–36 В и двум светодиодным лентам - каждая к своему выходному каналу. Для работы требуется ZigBee-шлюз Tuya (например, модели 037436 или 039310). Управление осуществляется через мобильное приложение Tuya Smart, пульты серии SMART (дополнительно заказываются) или голосовые команды Яндекс.Алисы. Монтаж выполняется в закрытом корпусе или распределительном щите. Не допускается открытая установка во влажных помещениях или там, где возможен контакт с водой. Провода подключаются в винтовые клеммы: вход - питание, выход - лента. Положительные (+) и отрицательные (-) контакты должны соблюдаться.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для низковольтного оборудования. IP20 обеспечивает базовую защиту от случайного прикосновения к токоведущим частям и попадания крупной пыли, но не защищает от брызг воды, влаги или пылевых частиц среднего размера. Не предназначено для наружного использования. Работает в температурном диапазоне, указанном производителем - рекомендуется избегать перегрева (не устанавливать рядом с нагревательными элементами).

Преимущества

• Два независимых канала позволяют управлять разными зонами освещения одной единицей
• PWM-регулировка исключает мерцание и обеспечивает плавную смену яркости
• Интеграция с Tuya и Яндекс.Алиса даёт возможность удалённого и голосового управления
• Компактные габариты удобны для монтажа в ограниченных пространствах
• Винтовые клеммы обеспечивают надёжное соединение без необходимости пайки

Ограничения применения

• Не подходит для управления лентами с напряжением выше 36 В или переменным током
• IP20 запрещает использование в сырых, пыльных или наружных условиях
• Требуется обязательный ZigBee-шлюз Tuya - без него устройство не функционирует
• Не имеет физических кнопок - управление возможно только через приложение или внешние пульты
• Максимальная мощность 360 Вт - не рассчитан на промышленные светильники высокой мощности

Примеры использования

• Подсветка кухонного гарнитура - один канал для верхней подсветки, второй - для нижней
• Освещение гостиной с зональным управлением: основной свет и акцентная подсветка стен
• Декоративная подсветка витрин, магазинов, ресторанов с возможностью изменения тональности через приложение
• Автоматизация ночного освещения в спальне через сценарии в Яндекс.Алисе

Практические советы

• Перед подключением проверьте соответствие напряжения ленты и источника питания - не превышайте 36 В
• Используйте провода сечением не более 2,5 мм2 для надёжного контакта в клеммах
• При использовании длинных лент (>10 м) убедитесь, что они не перегружают канал - лучше использовать усиление по краям
• Для точного контроля яркости используйте пульты серии SMART - они удобнее при ручной настройке
• Запрещено открывать корпус - внутренняя плата не обслуживается пользователем
• При первом включении выполните парирование устройства с шлюзом через приложение Tuya Smart
