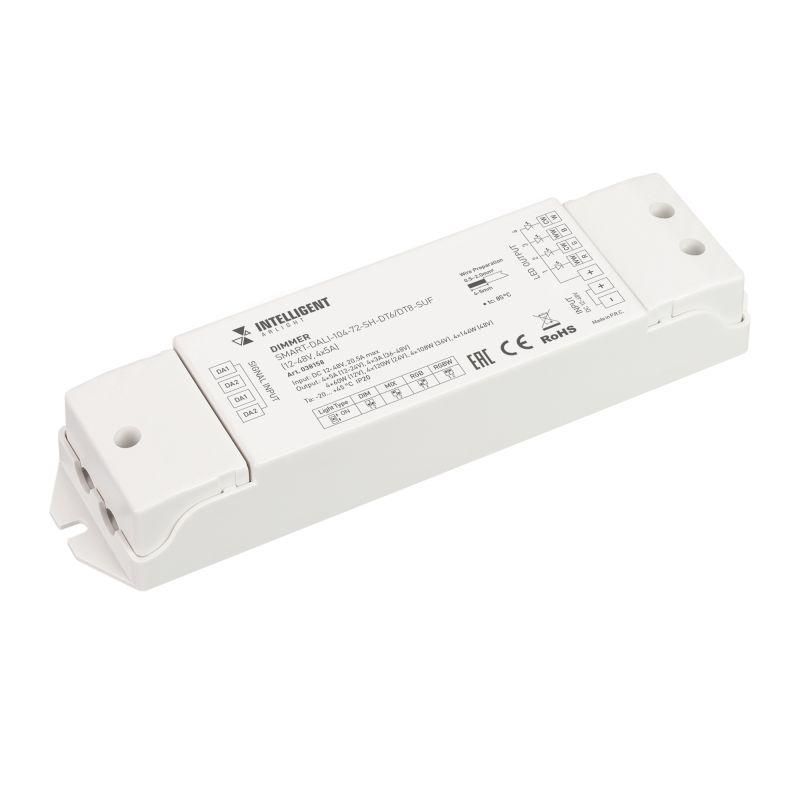

Диммер SMART-DALI-104-72-SH-DT6/DT8-SUF (12-48В 4х5А) (IP20 пластик) INTELLIGENT ARLIGHT 038158

Диммер DALI-104-72-SH-DT6/DT8-SUF 12-48В 4х5А IP20 пластик от INTELLIGENT ARLIGHT предназначен для точного регулирования яркости и цвета RGBW-светодиодных лент в системах на базе протокола DALI. Этот диммер входит в серию Диммеры CV DALI и подходит для установки в распределительных щитах, потолочных нишах и других закрытых помещениях.

Назначение и область применения

Диммер DALI-104-72-SH-DT6/DT8-SUF 12-48В 4х5А IP20 пластик управляет четырьмя каналами выходной мощности для RGBW-светодиодных лент. Он работает в двух режимах: как DT6 - для одноканального затемнения (DIM), или как DT8 - для смешивания цветов (MIX) с возможностью задания произвольного цветового тона. Подходит для освещения интерьеров, выставочных залов, торговых центров, гостиниц и объектов дизайнерского освещения, где требуется плавный переход между цветами и уровнем яркости.

Технические характеристики

• Рабочее напряжение питания: 12–48 В постоянного тока (DC)
• Выходной ток: до 5 А на каждый из 4 каналов при 12–24 В; до 3 А на канал при 36–48 В
• Максимальная суммарная мощность: 240 Вт (при 12–24 В) / 576 Вт (при 36–48 В)
• Частота ШИМ: 2000 Гц - обеспечивает отсутствие мерцания даже при низкой яркости
• Защита корпуса: IP20 - противостояние крупным частицам, но не защищён от влаги
• Габариты: 175 × 45 × 27 мм
• Количество адресов: один (устройство управляется как единый элемент в сети DALI)
• Поддерживаемые типы устройств: DT6 (DIM) и DT8 (MIX)
• Корпус: пластиковый, не металлический

Совместимость и монтаж

Диммер DALI-104-72-SH-DT6/DT8-SUF 12-48В 4х5А IP20 пластик совместим со всеми контроллерами и шлюзами, поддерживающими протокол DALI-2. Для подключения используйте двужильный провод сечением не менее 0,75 мм2. Выходные клеммы рассчитаны на жилы до 2,5 мм2. Монтировать можно на DIN-рейку (не включена в комплект) или фиксировать на стене с помощью крепёжных отверстий. Убедитесь, что входное напряжение соответствует заявленному диапазону - перегрузка по напряжению повредит устройство. Кабели LED-лент должны быть подобраны с учётом падения напряжения на длинных участках - особенно при работе на 12 В.

Безопасность и стандарты

Устройство соответствует требованиям стандарта IEC 62386 (DALI-2) и имеет внутреннюю защиту от перегрева, перегрузки по току и короткого замыкания на выходах. Однако IP20 не допускает использование в условиях повышенной влажности, пыли или открытых площадках. Не применяйте в местах, где возможно попадание воды, брызг или агрессивных паров.

Преимущества

• Четыре независимых канала позволяют управлять отдельными цветовыми составляющими RGBW-ленты
• Поддержка DT8-режима даёт возможность программирования сложных цветовых сценариев через DALI-систему
• Высокая частота ШИМ (2000 Гц) исключает видимое мерцание, важное для фотокамер и чувствительных глаз
• Широкий диапазон рабочего напряжения (12–48 В) позволяет использовать с различными типами лент
• Пластиковый корпус снижает риск возникновения помех и удобен для скрытой установки

Ограничения применения

• Не предназначено для работы с обычными белыми LED-лампами - только с RGBW-лентами
• IP20 запрещает применение во влажных помещениях (ванная, кухня, улица, подвалы с конденсатом)
• Максимальный ток на канал ограничен: при 36–48 В нельзя нагружать более 3 А на канал, иначе - перегрев
• Только один DALI-адрес - невозможно группировать несколько таких диммеров под одним номером без внешнего контроллера
• Не поддерживает обратную связь (датчики освещённости, температуру) - только команды управления

Примеры использования

• Освещение витрин магазинов - изменение цветовой температуры в зависимости от времени суток
• Фасадное освещение зданий - смена цветовых сценариев для праздников
• Интерьеры ресторанов и отелей - создание атмосферы через плавные переходы от холодного к тёплому свету
• Студии фотографии и видео - точная настройка цветопередачи без изменения положения ламп

Практические советы

• При использовании на 12 В учитывайте падение напряжения - длина одной ленты не должна превышать 5 метров без усиления
• Для надёжной работы подключите источник питания с запасом по мощности минимум 20%
• Перед первым включением проверьте полярность на всех выходах - неверное подключение может повредить ленту
• Настройку цветовых профилей выполняйте через DALI-конфигуратор, а не путём ручного изменения напряжения
• Если нужна группа диммеров - используйте DALI-команды “Group Address”, чтобы управлять несколькими экземплярами DALI-104-72-SH-DT6/DT8-SUF одновременно
