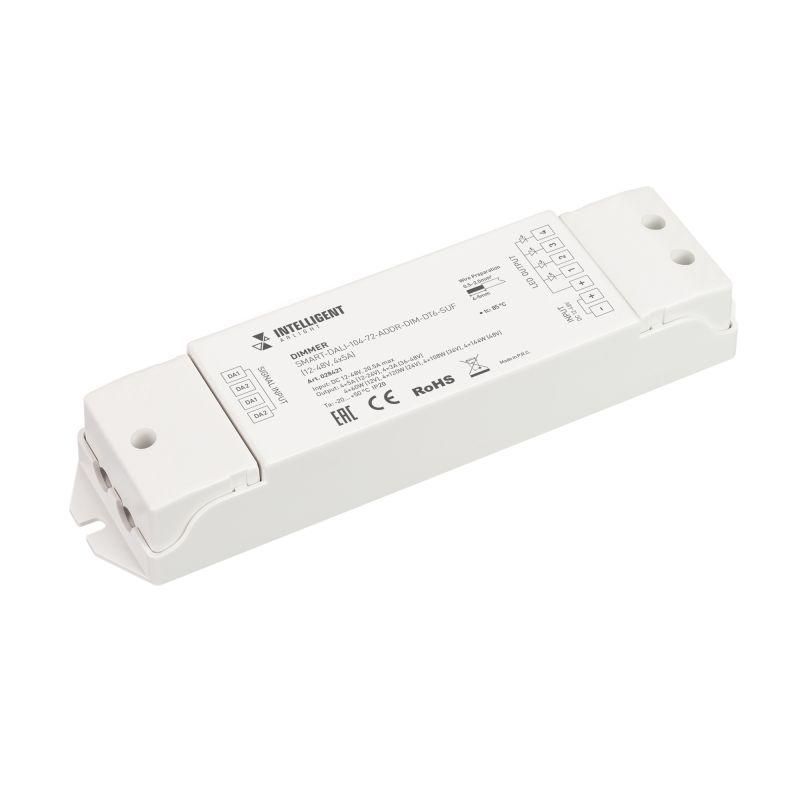

Диммер SMART-DALI-104-72-ADDR-DIM-DT6-SUF (12-48В 4х5А) (IP20 пластик) INTELLIGENT ARLIGHT 028421

Диммер DALI-104-72-ADDR-DIM-DT6-SUF от INTELLIGENT ARLIGHT - это четырёхканальное устройство для точного регулирования яркости одноцветных светодиодных лент в системах на базе протокола DALI. Артикул 028421 подходит для установки в распределительных щитах и светильниках с напряжением питания 12–48 В постоянного тока.

Назначение и область применения

Диммер DALI-104-72-ADDR-DIM-DT6-SUF предназначен для управления освещением на основе светодиодных лент с питанием 12–48 В постоянного тока. Каждый из четырёх каналов позволяет управлять отдельной лентой или группой светильников. Протокол DALI обеспечивает двух-way связь - можно не только задавать уровень яркости, но и получать информацию о состоянии устройства. Подходит для использования в офисах, торговых центрах, гостиницах, музеях и других помещениях, где требуется точное и программируемое управление освещением.

Технические характеристики

• Тип управления: DALI DT6 (для одноцветных LED-лент)
• Количество каналов: 4
• Выходное напряжение: 12–48 В постоянного тока
• Максимальный ток на канал: 5 А
• Общая максимальная мощность: до 960 Вт (при 48 В) / минимум 240 Вт (при 12 В)
• Степень защиты: IP20 - защищён от прикосновений и крупных частиц, не предназначена для влаги
• Размеры: 175 × 45 × 27 мм
• Питание устройства: через входную шину DALI (не требует отдельного блока питания)
• Адресация: 4 уникальных адреса DALI (можно настроить программно)

Совместимость и монтаж

Диммер DALI-104-72-ADDR-DIM-DT6-SUF совместим со всеми контроллерами и шлюзами, поддерживающими стандарт DALI-2 (DT6). Для подключения необходимо использовать двужильный кабель (например, CAT5e) для шины DALI и отдельные провода для подачи напряжения на выходы. Монтаж осуществляется на DIN-рейку или в корпусе с помощью крепёжных отверстий. Устройство не имеет вентилятора - работает без шума. Обязательно соблюдайте полярность при подключении DC-питания. Напряжение на выходе должно соответствовать параметрам ленты (12 В, 24 В или 48 В).

Безопасность и стандарты

Устройство соответствует требованиям стандарта IEC 62386 (DALI) и выполнено в соответствии с нормами безопасности для низковольтного оборудования. Защита IP20 исключает использование в условиях повышенной влажности, пыли или открытых площадках. Не допускается установка в местах, подверженных механическому воздействию или перегреву выше +40 C.

Преимущества

• Четыре независимых канала позволяют управлять несколькими зонами освещения одним устройством
• Поддержка протокола DALI DT6 - гарантирует стабильную работу с современными системами автоматизации
• Отсутствие необходимости во внешнем блоке питания - питание берётся прямо с DALI-шин
• Компактный размер - легко помещается даже в ограниченном пространстве
• Гибкая адресация - каждый канал может иметь отдельный адрес, что упрощает настройку сложных сценариев

Ограничения применения

• Не подходит для RGB-лент или многоцветных решений - только одноцветные (монochrome)
• IP20 не обеспечивает защиту от воды и пыли - нельзя использовать вне закрытых помещений
• Максимальная мощность 960 Вт достигается только при 48 В; при 12 В предел составляет 240 Вт
• Требуется наличие DALI-контроллера - самостоятельное управление невозможно
• Не рекомендовано подключение емкостных или индуктивных нагрузок - только резистивные (LED-ленты)

Примеры использования

• Регулировка яркости подсветки потолочных панелей в офисе по времени суток
• Управление подсветкой выставочных стендов в торговом центре
• Настройка сценариев освещения в номерах отеля (утро, день, вечер, ночь)
• Освещение витрин с одинаковой цветовой температурой, где важно равномерное затемнение

Практические советы

• Перед монтажом проверьте соответствие напряжения ленты (12/24/48 В) и максимального тока - не превышайте 5 А на канал
• Используйте кабели с достаточным сечением (минимум 1,5 мм2 для 48 В, 2,5 мм2 для 12 В при полной нагрузке)
• При подключении нескольких диммеров DALI-104-72-ADDR-DIM-DT6-SUF убедитесь, что все адреса уникальны - дубликаты вызывают сбои связи
• Для долговечной работы избегайте установки рядом с источниками тепла (трансформаторы, нагреватели)
• При первом запуске используйте программное обеспечение DALI (например, DaliTool или аналогичное) для присвоения адресов и тестирования каналов
