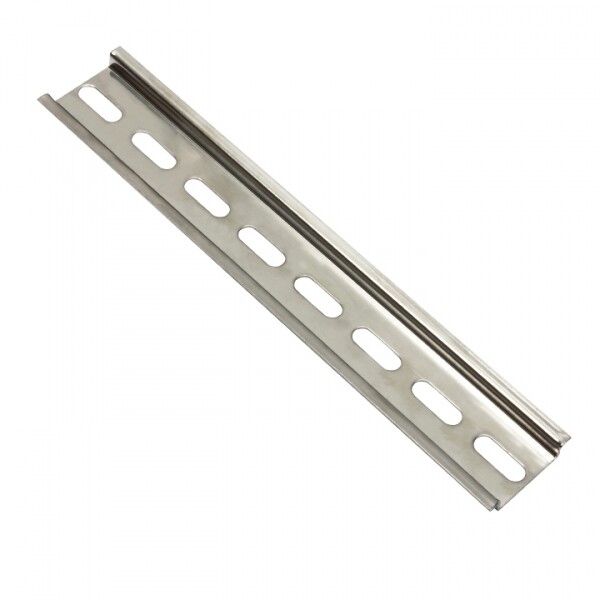

DIN-рейка перфорированная 100мм PROxima | adr-10 EKF

Перфорированная DIN-рейка 100 мм от EKF (арт. adr-10) предназначена для фиксации модульного оборудования внутри электрошкафов - например, автоматических выключателей, реле, контакторов. Изготовлена из оцинкованной стали с продольными пазами, что обеспечивает прочную и гибкую систему крепления.

Назначение и область применения

DIN-рейка 100 мм используется для установки модульной аппаратуры в распределительных щитах, шкафах управления и других устройствах внутренней электромонтажной компоновки. Подходит для промышленного, коммерческого и жилищного сектора. Применяется там, где требуется быстрая сборка, замена или модернизация устройств на DIN-рейке без сверления или сложного крепления.

Технические характеристики

• Тип: DIN-рейка 35/7,5 мм - стандартная форма, совместимая с любым оборудованием, рассчитанным на DIN-крепление;
• Высота профиля: 7,5 мм - соответствует ГОСТ и IEC 60715;
• Материал: сталь оцинкованная - устойчивость к коррозии, долгий срок службы;
• Толщина стенки: 0,8 мм - достаточна для механической нагрузки при монтаже типового оборудования;
• Перфорация: да - наличие продольных пазов позволяет фиксировать рейку винтами через отверстия;
• Длина: 100 мм - оптимальна для компактных секций или вставок между основными участками;
• Срок службы: до 25 лет - при соблюдении условий эксплуатации в закрытых помещениях;
• Тип крепления: винтовое - крепится к монтажной плате или панели с помощью саморезов или болтов;
• Нормативный документ: ТР ТС 004/2011 - соответствие требованиям безопасности ЕАЭС.

Совместимость и монтаж

Reyka совместима со всеми стандартными модульными устройствами, которые крепятся на DIN-рейку 35 мм - автоматические выключатели, УЗО, реле времени, трансформаторы тока и другие. Монтаж выполняется на металлическую или пластиковую монтажную плиту. Для фиксации используются винты, которые проходят через перфорацию - отверстия расположены равномерно по всей длине. Рейка не требует специальных инструментов: достаточно отвертки и метизов подходящего размера. Установка возможна как горизонтально, так и вертикально, в зависимости от конструкции шкафа.

Безопасность и стандарты

Произведена в соответствии с ТР ТС 004/2011 - нормативом, регулирующим безопасность электротехнических изделий в странах ЕАЭС. Оцинкованное покрытие защищает от коррозии в условиях повышенной влажности, однако не предназначена для открытой установки на улице или во взрывоопасных зонах. Напряжение и ток не являются параметрами этой детали - она является лишь несущей конструкцией.

Преимущества

• Цена ниже аналогичных решений от европейских производителей - экономия до 50% без потери качества;
• Универсальная совместимость с широким спектром модульного оборудования;
• Простота монтажа и демонтажа благодаря перфорации и стандартному профилю;
• Долговечность - оцинкованная сталь сохраняет целостность даже при длительном использовании;
• Поддержка серий PROxima от EKF - гарантия согласованности с другими элементами системы.

Ограничения применения

• Не предназначена для внешнего монтажа - не имеет защиты от осадков, прямого UV-излучения или агрессивных сред;
• Не рекомендована для высоких механических нагрузок - не следует использовать для крепления тяжелых устройств массой более 5–7 кг без дополнительной поддержки;
• Длина 100 мм слишком мала для самостоятельного использования - применяется как вставка, заплатка или часть составной рейки;
• Не подходит для монтажа в условиях постоянной вибрации без дополнительного крепления или демпферов.

Примеры использования

• Добавление одной дополнительной DIN-рейки в уже собранном шкафе для установки нового реле контроля температуры;
• Крепление нескольких малогабаритных устройств (например, сетевых фильтров или индикаторов) в нишах корпуса;
• Замена поврежденного участка длинной рейки на 100-миллиметровый фрагмент;
• Использование в панелях управления станков, насосных станциях, системах вентиляции.

Практические советы

• Выбирая место крепления, учтите, что шаг перфорации обычно составляет 10–15 мм - используйте винты длиной 8–12 мм и диаметром M3–M4;
• Если рейка будет нагружена - лучше закрепить её минимум в трёх точках, особенно если она находится в центральной части шкафа;
• При необходимости удлинения - можно соединить несколько реек 100 мм друг с другом, но проверьте совпадение отверстий и жесткость соединения;
• Не забудьте перед монтажом удалить острые края после резки - они могут повредить изоляцию проводов или рукава;
• EKF din-рейка 100 мм (adr-10) идеально сочетается с другими элементами серии PROxima - удобно при масштабировании проектов.
