DIN-рейка 200см перфорированная оцинкованная , REXANT - 12-8200 MEET

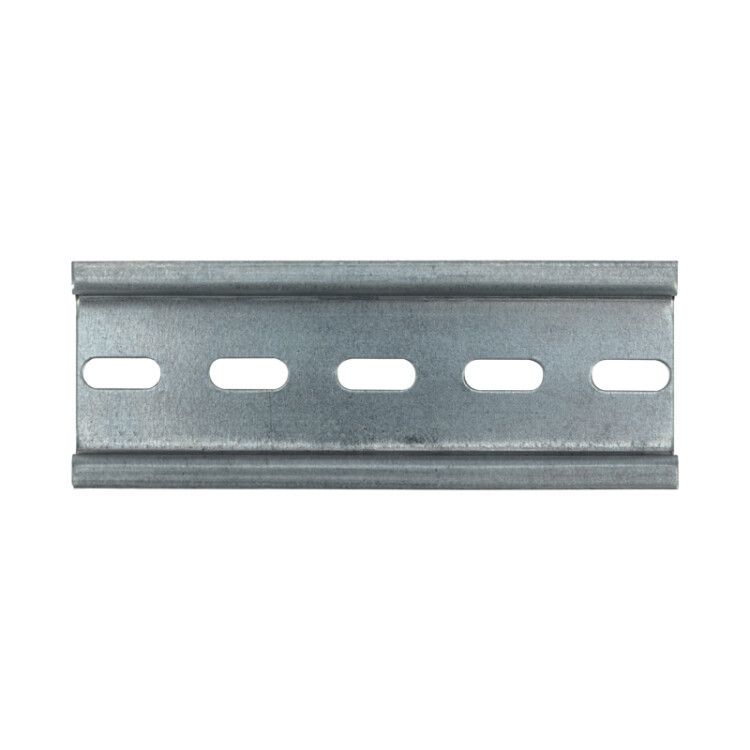

DIN-рейка перфорированная оцинкованная 2000 мм с ω-профилем 35/7,5 мм сталь продольный паз от Rexant (арт. 12-8200 / etm12-8200) предназначена для надёжного крепления автоматических выключателей, модульных устройств и других компонентов внутри электрических шкафов и распределительных щитов.

Назначение и область применения

DIN-рейка перфорированная оцинкованная 2000 мм с ω-профилем 35/7,5 мм сталь продольный паз применяется для фиксации стандартных модульных устройств в электрошкафах: автоматов, УЗО, реле, контакторов, счетчиков и т.д. Подходит для сборки силовых и слаботочных щитов в промышленных, коммерческих и жилых объектах. Продольный паз обеспечивает гибкую настройку положения крепёжных элементов вдоль всей длины рейки.

Технические характеристики

• Длина: 2000 мм
• Производственный стандарт профиля: DIN EN 60715 (35 мм шириной, 7,5 мм глубиной)
• Материал: сталь
• Покрытие: горячеоцинкованное — защищает от коррозии в условиях повышенной влажности
• Толщина металла: 0,8 мм — обеспечивает достаточную жесткость при нагрузках
• Перфорация: продольный паз — позволяет использовать болты, саморезы или специальные крепежи для фиксации оборудования и самой рейки

Совместимость и монтаж

DIN-рейка совместима со всеми устройствами, имеющими стандартный крепёж типа DIN 35/7,5. Для монтажа рейки используются саморезы, болты или крепёжные планки через продольный паз. Рекомендуется закреплять рейку в двух точках — у начала и конца — чтобы исключить прогиб при равномерном распределении нагрузки. Максимальная нагрузка на одну рейку — до 4–5 кг при правильном креплении. Установка возможна как вертикально, так и горизонтально в зависимости от конструкции шкафа.

Безопасность и стандарты

Изделие соответствует требованиям стандарта DIN EN 60715, который определяет габариты и механические характеристики DIN-реек для электромонтажа. Оцинкованное покрытие снижает риск возникновения коррозийных процессов, повышая безопасность эксплуатации в помещениях с повышенной влажностью.

Преимущества

• Высокая механическая прочность благодаря толщине 0,8 мм и оцинкованному покрытию
• Удобство монтажа: продольный паз позволяет фиксировать оборудование в любой точке, без привязки к стандартным отверстиям
• Устойчивость к коррозии — срок службы увеличен в сравнении с обычной стальной рейкой
• Поддерживает плотную группировку устройств — идеально для компактных щитов

Ограничения применения

• Не предназначен для внешней установки — не имеет защиты IP и не рассчитан на воздействие осадков или прямого UV-излучения
• Не рекомендуется использовать в средах с агрессивными химическими веществами — цинк может подвергнуться химической коррозии
• При использовании слишком длинных или тяжёлых устройств (>5 кг на рейку) требуется дополнительная поддержка

Примеры использования

• Электрощиты в производственных цехах — крепление автоматов и контакторов
• Щитовые комнаты в офисах и ЖКХ — установка УЗО и реле напряжения
• Шкафы управления насосами и вентиляцией — фиксация терморегуляторов и таймеров
• Аварийные системы питания — сборка блоков бесперебойного питания (UPS)

Практические советы

• При заказе нескольких реек учтите, что длина 2000 мм подходит для большинства стандартных шкафов; для более крупных систем можно соединять несколько реек с помощью переходных муфт
• Для крепления тяжёлых устройств используйте болты M4–M5, проходящие через продольный паз и дополнительно фиксирующие рейку к стенке шкафа
• Перед монтажом проверьте, что внутренний профиль рейки соответствует форме крепления ваших устройств — убедитесь, что они «запираются» на буртиках профиля 35/7,5 мм
• Не режьте рейку болгаркой — это нарушает антикоррозийное покрытие. Лучше использовать ножницы по металлу или труборез
• DIN-рейка перфорированная оцинкованная 2000 мм с ω-профилем 35/7,5 мм сталь продольный паз от Rexant (арт. 12-8200) — оптимальный выбор для проектов, где важны долговечность и адаптивность крепления
