Дин-рейка для диагональной установки в коробки 392х298 мм | 653026 DKC ДКС

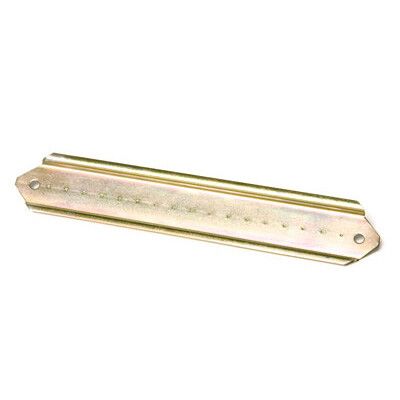

Дин-рейка для диагональной установки в коробки 392х298 мм DKC - элемент крепления автоматических выключателей, модульных устройств и других компонентов внутри металлической ответвительной коробки серии Cosmec. Артикул 653026 предназначен исключительно для диагонального монтажа в коробках размером 392×298 мм, обеспечивает плотную и устойчивую фиксацию оборудования в ограниченном пространстве.

Назначение и область применения

Дин-рейка для диагональной установки в коробки 392х298 мм DKC используется для крепления модульного электрооборудования - автоматических выключателей, УЗО, реле, счетчиков - внутри металлических ответвительных коробок серии Cosmec. Применяется там, где требуется компактная организация внутреннего пространства коробки, особенно когда доступные горизонтальные участки слишком малы. Подходит для установки в закрытых помещениях и на открытых площадках, где используются коробки DKC с габаритами 392×298 мм.

Технические характеристики

• Тип DIN-рейки: 35/7,5 мм - соответствует стандартному профилю для крепления модульных устройств;
• Материал: сталь - обеспечивает механическую прочность и долговечность;
• Форма: прямая рейка, рассчитана на диагональную установку в коробке;
• Размеры коробки, для которой предназначена: 392 × 298 мм - совместима только с этими размерами;
• Крепление: через предварительно выполненные монтажные отверстия в корпусе коробки.

Совместимость и монтаж

Дин-рейка для диагональной установки в коробки 392х298 мм DKC совместима только с ответвительными коробками серии Cosmec указанного размера. Установка возможна исключительно по диагонали - перпендикулярный или продольный монтаж невозможен. Для фиксации используются заводские отверстия в стенках коробки; дополнительно крепить рейку болтами или саморезами не требуется. Перед монтажом проверьте соответствие отверстий в коробке и положению реек - несоответствие может повредить резьбу или деформировать корпус.

Преимущества

• Изготовлена из стали - выдерживает нагрузки при установке тяжелого оборудования;
• Не требует дополнительных крепежей - все точки фиксации уже предусмотрены конструкцией коробки;
• Экономит пространство - позволяет использовать диагональную зону коробки, которая обычно остаётся свободной;
• Совместима с продукцией серии Cosmec - гарантирует целостность системы защиты кабелей и оборудования.

Ограничения применения

• Не подходит для коробок другого размера - даже небольшое отличие в габаритах делает установку невозможной;
• Не предназначена для настенного или шкафного монтажа - работает только внутри конкретной модели коробки;
• Не защищена от коррозии - при использовании во влажных или агрессивных средах рекомендуется контролировать состояние поверхности;
• Не совместима с DIN-рейками других типов (например, 35/15 мм) - только стандартный профиль 35/7,5 мм.

Примеры использования

• Управление распределением питания в распределительных щитах на объектах коммерческой недвижимости;
• Монтаж УЗО и автоматов в ответвительных коробках на фасадах зданий;
• Обустройство точек подключения в промышленных цехах, где необходимо минимизировать габариты коробки;
• Аксессуар для систем безопасности - крепление реле контроля напряжения в герметичных коробках Cosmec.

Практические советы

• Перед заказом убедитесь, что ваша коробка именно 392×298 мм - другие размеры не подходят;
• Проверьте наличие и расположение монтажных отверстий в коробке до начала сборки - они должны точно совпадать с пазами рейки;
• Если планируете использовать в условиях повышенной влажности, регулярно осматривайте стальную рейку на предмет ржавчины - при необходимости используйте антикоррозийные составы;
• Не перегружайте рейку - максимальная нагрузка зависит от веса установленных устройств; для тяжелых аппаратов (более 2–3 кг) убедитесь, что коробка жестко закреплена на стене;
• Дин-рейка для диагональной установки в коробки 392х298 мм DKC - часть экосистемы Cosmec; сочетание с другими элементами этой серии повышает надежность всей системы.
