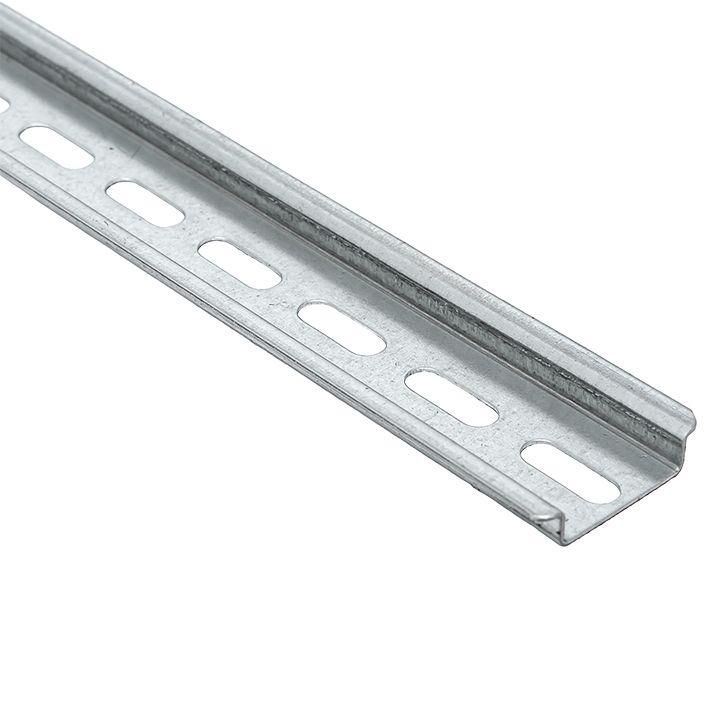

DIN-рейка 1мм. перфорир. (600мм.) EKF PROxima - adr1-6

DIN-рейка перфорированная 1мм L600 от EKF серии PROxima - это надёжный элемент для фиксации модульного оборудования внутри электрических шкафов. Перфорированный профиль позволяет легко крепить устройства любых типов с помощью болтов или саморезов, обеспечивая гибкую и прочную сборку.

Назначение и область применения

DIN-рейка перфорированная 1мм L600 предназначена для установки в электрических шкафах и распределительных щитах, где требуется крепление устройств, нестандартных по форме или несовместимых с классической DIN-рейкой 35 мм. Подходит для монтажа автоматических выключателей, реле, преобразователей частоты, блоков управления, а также других компонентов, требующих жесткой фиксации на поверхности.

Технические характеристики

• Длина: 600 мм
• Толщина материала: 1 мм
• Тип рейки: 35/7,5 мм - соответствует стандартному шагу крепления модульного оборудования
• Материал: оцинкованная сталь - устойчива к коррозии в условиях повышенной влажности
• Тип просечки: продольный паз - обеспечивает равномерное распределение нагрузки при креплении
• Перфорация: да - наличие отверстий для болтов и саморезов через всю длину

Совместимость и монтаж

DIN-рейка перфорированная 1мм L600 совместима со всеми устройствами, которые можно закрепить на стандартной DIN-рейке 35 мм. Монтаж осуществляется путём фиксации к стенке шкафа с помощью саморезов или болтов через перфорацию. Для точного расположения рекомендуется использовать уровень и предварительно наметить точки крепления. Установка возможна как вертикально, так и горизонтально - в зависимости от внутренней компоновки шкафа.

Безопасность и стандарты

Изготовлена из оцинкованной стали, что соответствует требованиям по защите от коррозии в помещениях с нормальной влажностью. Соответствует общепринятой практике монтажа в соответствии с ГОСТ Р 50030.2 и IEC 61439. Не содержит материалов, выделяющих токсичные вещества при нагреве.

Преимущества

• Высокая механическая прочность благодаря толщине 1 мм - выдерживает значительные нагрузки
• Гибкость крепления: возможность фиксации любого устройства в любой точке по длине
• Удобство сборки: отсутствие необходимости в специальных зажимах - достаточно обычных крепёжных элементов
• Цинковое покрытие снижает риск окисления даже при длительной эксплуатации

Ограничения применения

DIN-рейка перфорированная 1мм L600 не предназначена для использования вне закрытых электрических шкафов - не имеет защиты от внешних воздействий (пыли, воды, ударов). Не следует применять в средах с агрессивными химическими испарениями или постоянным контактом с жидкостями. Также не рекомендуется использовать вместо классической неметаллической DIN-рейки там, где необходима электроизоляция - материал проводящий.

Примеры использования

• Фиксация частотных преобразователей в промышленных панелях
• Установка блоков управления на станках с ЧПУ
• Размещение реле времени и терморегуляторов в щитах HVAC
• Крепление нестандартных корпусов с датчиками в системах автоматизации

Практические советы

• При выборе длины учтите свободное пространство в шкафу - 600 мм подходит для большинства средних щитов, но для крупных систем может потребоваться несколько реек
• Для усиления жёсткости крепления используйте минимум три точки фиксации на каждую рейку
• Не затягивайте крепёж слишком сильно - это может деформировать перфорацию и снизить долговечность
• При использовании нескольких реек параллельно соблюдайте минимальный зазор между ними - не менее 10–15 мм для доступа к кабелям и обслуживания
• DIN-рейка перфорированная 1мм L600 от EKF PROxima хорошо сочетается с другими элементами серии - идеально подходит для унифицированных решений в проектах
