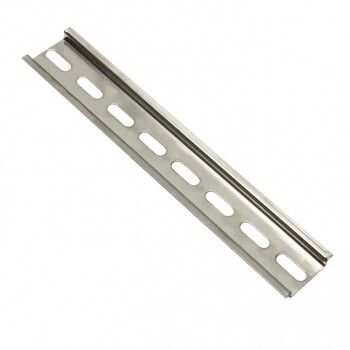

DIN-рейка перфорированная 2000 мм от EKF (артикул adr-2.0) - это прочная основа для монтажа автоматических выключателей, УЗО, реле и другой модульной аппаратуры внутри распределительных щитов. Перфорация и материал из оцинкованной стали обеспечивают надёжную фиксацию и долгий срок службы - до 25 лет.

Назначение и область применения

DIN-рейка перфорированная 2000 мм используется для крепления модульного оборудования в электрических шкафах и щитах. Подходит для промышленных, коммерческих и жилых объектов, где требуется компактная и удобная организация внутренней проводки. Применяется в системах управления, автоматизации, энергораспределении - например, на станках, конвейерах, в этажных щитах.

Технические характеристики

• Тип DIN-рейки: 35/7,5 мм - соответствует стандарту EN 60715, совместима со всеми типовыми модульными устройствами;
• Длина: 2000 мм - позволяет размещать большое количество модулей в одном ряду;
• Материал: оцинкованная сталь - обеспечивает corrosion resistance и механическую прочность;
• Толщина металла: 0,8 мм - достаточна для удержания нагрузки при монтаже до 40–50 модулей;
• Перфорация: да, продольный паз - позволяет крепить рейку саморезами, болтами или кронштейнами через отверстия;
• Срок службы: 25 лет - при соблюдении условий эксплуатации в закрытых помещениях.

Совместимость и монтаж

DIN-рейка перфорированная 2000 мм совместима со всеми устройствами, рассчитанными на стандартную DIN-рейку 35 мм. Монтаж возможен двумя способами:

• Прямой крепёж: через перфорированные пазы - можно использовать саморезы или болты для фиксации к стенке шкафа;
• Кронштейны: рекомендуются для создания зазора между рейкой и поверхностью - это освобождает место для прокладки кабелей за рейкой; также доступны угловые кронштейны для удобного подвода проводов к клеммам.

Установка выполняется с помощью обычного инструмента: отвёртки, гаечного ключа или шуруповёрта. Не требует специальных навыков.

Безопасность и стандарты

Изготовлена в соответствии с требованиями стандарта EN 60715. Материал - оцинкованная сталь - не выделяет токсичных веществ, безопасна при работе в замкнутых пространствах. Соответствует нормам пожарной безопасности для электроустановок.

Преимущества

• Перфорация ускоряет монтаж - не нужен сварной крепёж или сложные крепления;
• Оцинкованное покрытие предотвращает коррозию даже при повышенной влажности;
• Длина 2000 мм снижает необходимость стыковки нескольких реек - меньше точек соединения и потенциальных отказов;
• Поддерживается серия PROxima - гарантия совместимости с другими элементами линейки EKF.

Ограничения применения

• Не предназначена для открытого монтажа на улице - не имеет защиты IP, не выдерживает прямого воздействия воды и ультрафиолета;
• Рекомендуется использовать только в закрытых электрощитах с температурой от –25C до +40C;
• Не подходит для высоконагруженных цепей выше 100 А без дополнительного усиления крепления - при большом количестве мощных модулей возможен прогиб.

Примеры использования

• Этажный распределительный щит в многоквартирном доме - крепление автоматов, УЗО, счетчиков;
• Щит управления насосной станцией - фиксация реле времени, контакторов;
• Производственный шкаф на заводе - сборка контроллеров, преобразователей частоты;
• Аудио- и видеосистемы в серверных - монтаж сетевых фильтров, стабилизаторов.

Практические советы

• При монтаже проверьте, чтобы перфорационные пазы точно совпадали с местами крепления - это исключит перекос рейки;
• Если планируете прокладывать много кабелей за рейкой - используйте кронштейны с отступом 10–20 мм;
• Для длинных участков (>1,5 м) рекомендуется дополнительно фиксировать рейку в двух точках - средней и крайней - чтобы избежать провисания;
• При использовании с кронштейнами под углом - убедитесь, что клеммы остаются доступны для обслуживания;
• DIN-рейка перфорированная 2000 мм от EKF (adr-2.0) легко сочетается с другими изделиями серии PROxima - выбирайте всю систему из одной линейки для унификации.
