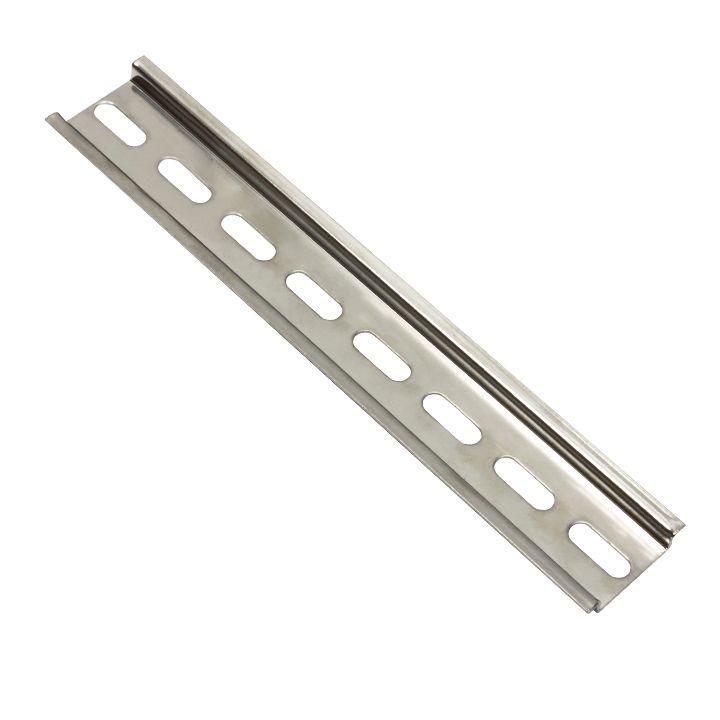

DIN-рейка перфорированная (600мм.) PROxima | adr-60 EKF

DIN-рейка перфорированная 600 мм от EKF (арт. adr-60) - это металлический профиль для надёжного крепления автоматических выключателей, реле и другой модульной аппаратуры внутри распределительных щитов. Произведена из оцинкованной стали, имеет продольную перфорацию и соответствует стандартным габаритам OMEGA 35×7,5 мм.

Назначение и область применения

DIN-рейка перфорированная 600 мм предназначена для установки модульных устройств в электрических шкафах и распределительных щитах. Подходит для монтажа автоматов, УЗО, контакторов, трансформаторов тока и других компонентов, которые фиксируются на DIN-рейке. Применяется в промышленном оборудовании, системах автоматизации, жилых и коммерческих зданиях.

Технические характеристики

• Длина: 600 мм
• Профильт: OMEGA 35×7,5 мм - стандартная форма для совместимости с большинством модульных устройств
• Материал: оцинкованная сталь - устойчивость к коррозии и повышенная прочность
• Толщина стенки: 0,8 мм - достаточна для механической нагрузки при монтаже
• Перфорация: да, с продольными пазами - позволяет крепить рейку саморезами или болтами через отверстия
• Тип изделия: DIN-рейка - совместима с классическими креплениями модульной аппаратуры

Совместимость и монтаж

DIN-рейка перфорированная 600 мм от EKF PROxima совместима со всеми устройствами, рассчитанными на стандартную DIN-рейку типа OMEGA. Монтаж выполняется путём закрепления рейки в шкафу с помощью саморезов или болтов через перфорированные пазы. Для точного расположения рекомендуется использовать уровень. Крепление должно обеспечивать равномерную нагрузку по всей длине - особенно важно при установке тяжёлой аппаратуры.

Безопасность и стандарты

Рейка изготовлена в соответствии с требованиями к механической прочности и долговечности для электроустановок. Хотя явного указания на соответствие ГОСТ или IEC нет, её геометрия и материал соответствуют распространённым промышленным нормам для DIN-реек. Цинковое покрытие снижает риск коррозии в условиях повышенной влажности.

Преимущества

• Продольные пазы позволяют гибко фиксировать рейку в любом месте шкафа - удобно при нестандартных конструкциях корпусов
• Оцинкованная сталь защищает от ржавчины даже в сырых помещениях
• Толщина 0,8 мм обеспечивает жёсткость при установке нескольких тяжёлых модулей
• Стандартный профиль 35×7,5 мм гарантирует совместимость с широким спектром оборудования

Ограничения применения

• Не предназначена для наружной установки - отсутствует герметизация и высокий класс защиты IP
• Не подходит для крепления тяжёлого оборудования свыше 15–20 кг на один метр без дополнительной поддержки
• Не используется как силовой проводник - не рассчитана на передачу тока
• При использовании в агрессивных средах (например, химические цеха) требуется дополнительная антикоррозийная защита

Примеры использования

• Установка автоматических выключателей и УЗО в квартирном щите
• Монтаж контроллеров и реле в промышленных панелях управления
• Фиксация преобразователей частоты и терморегуляторов в шкафах HVAC
• Сборка распределительных щитов для насосных станций и конвейерных линий

Практические советы

• Прирезка рейки до нужной длины допускается - используй ножницы по металлу, после чего удалите острые края
• Учитывайте посадочный диаметр крепёжных элементов: отверстия в перфорации подходят под M4–M5
• Для длинных рядов (более 1 м) рекомендуется крепить рейку минимум в трёх точках - по краям и в середине
• Проверьте, что все устройства плотно защёлкиваются на рейке - слабый контакт может вызвать нагрев и выход из строя
• EKF PROxima - проверенная серия; артикул adr-60 часто заменяет аналоги других брендов без изменения монтажных параметров
