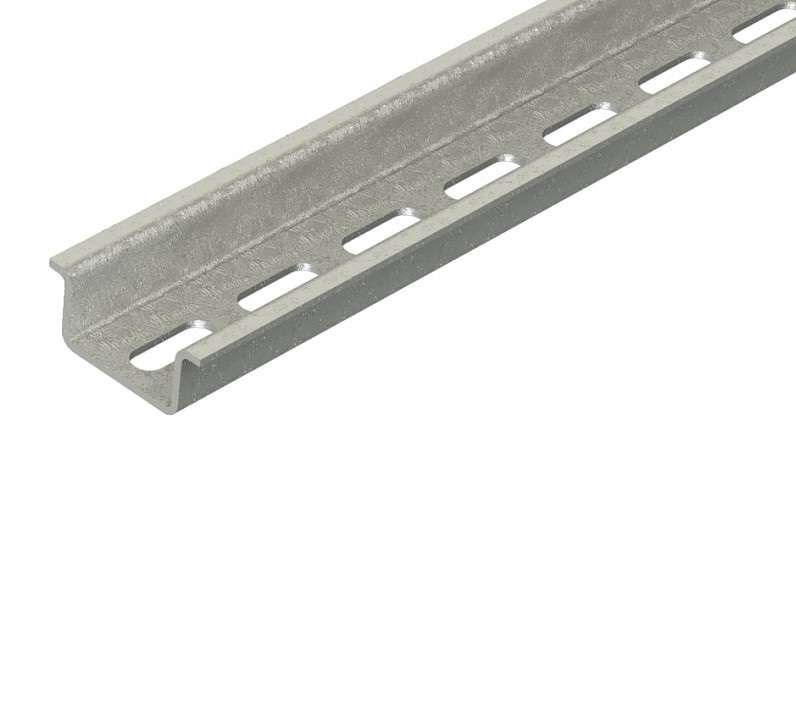

Рейка профильная РП HEGEL 35/15-1-6

Рейка профильная HEGEL РП35 - это стандартизированная металлическая направляющая для крепления автоматических выключателей, модульных устройств и другого оборудования на DIN-рейку шириной 35 мм. Применяется в распределительных щитах, панелях управления и промышленной автоматике.

Назначение и область применения

Рейка профильная HEGEL РП35 служит основой для фиксации электроаппаратуры, соответствующей стандарту DIN EN 60715. На неё устанавливают автоматы, УЗО, реле, преобразователи частоты и другие модульные устройства. Подходит для сборки щитов в жилых, коммерческих и промышленных объектах - например, в системах освещения, вентиляции, насосных станциях и на конвейерах.

Технические характеристики

• Ширина профиля: 35 мм - соответствие стандарту DIN
• Высота профиля: 15 мм - обеспечивает достаточную жесткость для нагрузок
• Материал: оцинкованная сталь толщиной 1,5 мм - устойчивость к коррозии
• Тип: перфорированная - отверстия под крепеж с резьбой М6
• Форма: непрогнутая, прямая рейка - позволяет легко резать и монтировать

Совместимость и монтаж

Рейка профильная HEGEL РП35 совместима со всеми устройствами, имеющими защелки для крепления на DIN-рейку 35 мм. Для установки используется саморез M6 через перфорацию - это позволяет закрепить рейку не только на стене, но и на металлокаркасе, панели или шасси. Крепление рекомендуется выполнять шагом 40–80 см в зависимости от нагрузки. После монтажа оборудование фиксируется простым нажатием до характерного щелчка.

Безопасность и стандарты

Рейка профильная HEGEL РП35 изготовлена в соответствии с требованиями DIN EN 60715. Оцинкованное покрытие повышает долговечность в условиях повышенной влажности. Нет открытых острых кромок - снижает риск травм при монтаже.

Преимущества

• Увеличенная высота профиля (15 мм) против обычных 7,5 мм - выше прочность и меньше прогиб при длинных участках
• Перфорация под М6 - даёт гибкость в креплении: можно использовать болты, хомуты, кронштейны
• Оцинкованная сталь - не требует дополнительной защиты в помещениях с нормальной влажностью
• Стандартный размер - гарантирует совместимость с любым оборудованием, рассчитанным на DIN-рейку 35 мм

Ограничения применения

• Не предназначен для наружной установки - отсутствует защита от атмосферных воздействий
• Не подходит для крепления тяжелого оборудования весом более 10 кг на один метр без дополнительной поддержки
• Перфорация не заменяет точечные точки крепления - нельзя использовать как несущую конструкцию для массивных элементов

Примеры использования

• Электрощиты в офисах и квартирах - крепление автоматов и УЗО
• Промышленные панели управления - фиксация реле, терморегуляторов, PLC
• Аксессуары на базе М6 - установка кабельных каналов, световых индикаторов, держателей проводов

Практические советы

• При нарезке рейки используй ножницы по металлу - избежите деформации края
• Учитывайте посадочный диаметр: отверстия под М6 подходят только для болтов с резьбой 6 мм
• Для длинных участков (>1,5 м) добавьте опорные кронштейны - предотвращает провисание
• Проверяйте совпадение отверстий в оборудовании с расположением перфораций перед окончательным креплением
• HEGEL РП35 - это надежный вариант для средних и крупных проектов; для малых щитов достаточно менее дорогих неперфорированных аналогов
