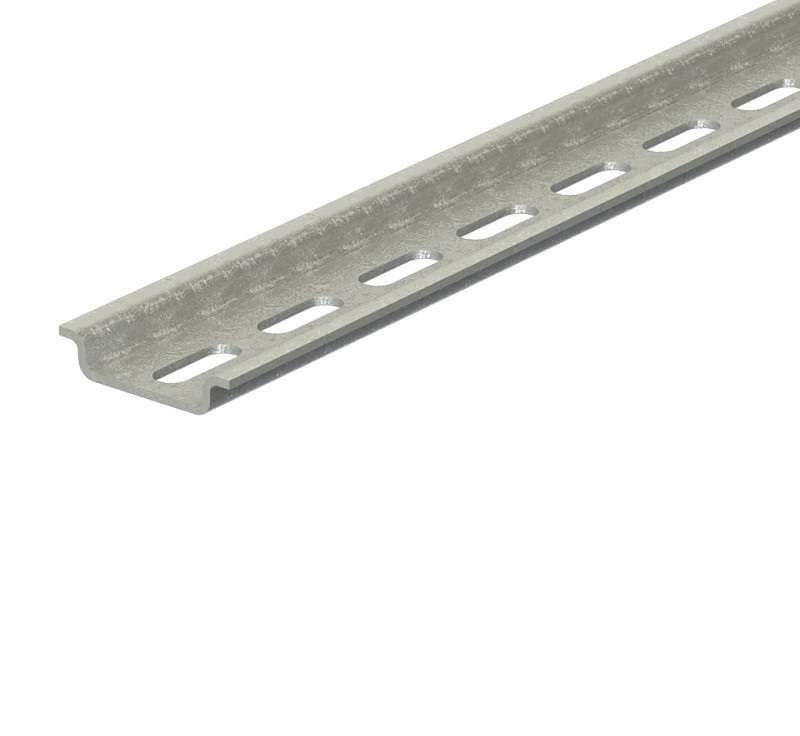

Рейка профильная РП HEGEL 35/7.5-0.6-6

Рейка профильная HEGEL РП35 - это стандартизированная металлическая направляющая для крепления автоматических выключателей, модульных устройств и другого оборудования на DIN-рейку шириной 35 мм. Применяется в распределительных щитах промышленного и коммерческого назначения.

Назначение и область применения

Рейка профильная HEGEL РП35 служит основой для фиксации электроустановочных изделий, соответствующих стандарту DIN EN 60715. На неё монтируют автоматы, УЗО, реле, преобразователи частоты и другие модульные устройства. Подходит для сборки щитов в цехах, на объектах ЖКХ, энергетике и автоматизации производственных линий.

Технические характеристики

• Ширина профиля: 35 мм - соответствие стандарту DIN
• Высота профиля: 7,5 мм - оптимальна для компактной установки
• Материал: оцинкованная сталь толщиной 1,5 мм - устойчивость к коррозии
• Форма: неперфорированная - без отверстий под крепёж
• Артикул: РП35/7.5-0.6-6 - указывает на тип и размер

Совместимость и монтаж

Рейка профильная HEGEL РП35 совместима со всеми устройствами, имеющими защёлки для крепления на DIN-рейку 35 мм. Для монтажа используется саморез или болт M6 через предварительно просверленные отверстия в корпусе щита. Длина рейки - 0,6 метра, что позволяет использовать её в ограниченном пространстве. Крепление осуществляется с шагом до 400 мм - рекомендуется фиксировать хотя бы на двух точках по всей длине.

Безопасность и стандарты

Изделие соответствует требованиям DIN EN 60715, обеспечивающим механическую прочность и надёжность крепления. Оцинкованное покрытие повышает долговечность в условиях повышенной влажности и агрессивной среды. Напряжение и ток не влияют на саму рейку - она является исключительно механическим элементом крепления.

Преимущества

• Стандартный размер 35 мм - гарантирует совместимость с любым модульным оборудованием
• Оцинкованная сталь - устойчива к ржавчине даже в сырых помещениях
• Низкий профиль (7,5 мм) - экономит место внутри шкафа
• Жесткая конструкция - не прогибается под нагрузкой нескольких устройств

Ограничения применения

Рейка профильная HEGEL РП35 не предназначена для передачи электрического тока - не используйте её как заземляющий проводник. Не применяйте в условиях постоянного воздействия открытого пламени или температур выше +80 C. Отсутствие перфорации исключает возможность крепления к рейке деталей с резьбой М6 - для таких задач выбирайте перфорированные версии.

Примеры использования

• Установка автоматических выключателей в этажном щите многоквартирного дома
• Монтаж контроллеров и реле на панель управления станком
• Сборка распределительного щита на производственной линии с конвейером
• Подключение УЗО и дифференциальных автоматов в офисных серверных

Практические советы

• Перед монтажом проверьте, чтобы все устройства имели защёлки для DIN-рейки 35 мм - не все модели подходят
• Не перегружайте рейку более чем 10–12 модульными единицами одновременно - возможен перекос
• При необходимости удлинить рейку - используйте специальные переходники; не сваривайте и не гните самостоятельно
• Для удобства сборки закрепите рейку до установки устройств - так легче добиться ровного положения
• Обращайте внимание на артикул: РП35/7.5-0.6-6 означает именно эту модель - другие варианты имеют перфорацию или другую длину
