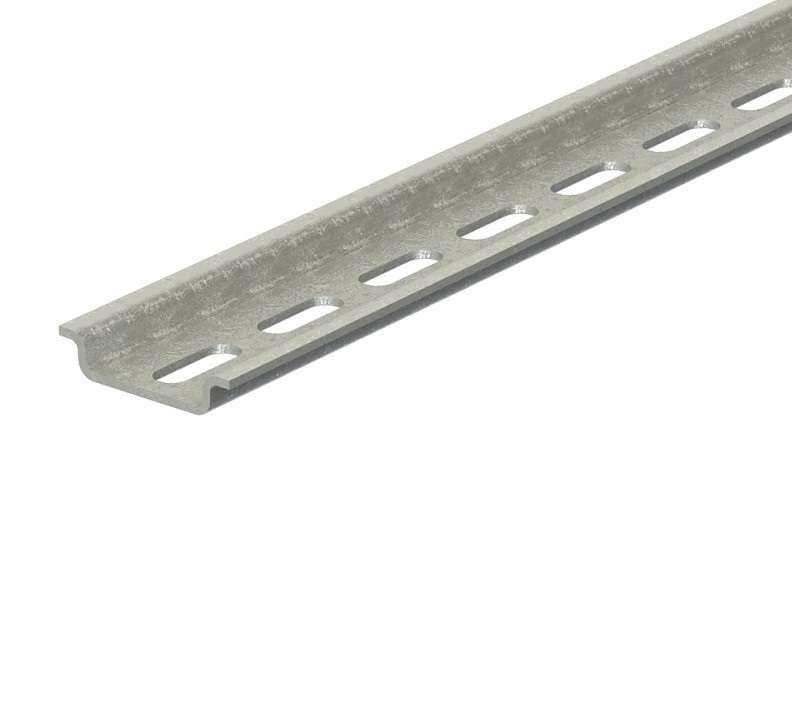

Рейка профильная РП HEGEL 35/7.5-2-6

Рейка профильная HEGEL РП35 - это стандартизированная металлическая направляющая для крепления автоматических выключателей, модульных устройств и другого оборудования на DIN-рейку шириной 35 мм. Применяется в распределительных щитах, панелях управления и промышленной автоматике.

Назначение и область применения

Рейка профильная HEGEL РП35 служит основой для фиксации электроаппаратуры, соответствующей стандарту DIN EN 60715. На неё устанавливают автоматы, УЗО, реле, преобразователи частоты и другие модульные устройства. Подходит для сборки щитов в жилых, коммерческих и промышленных объектах - например, в системах освещения, вентиляции, насосных станциях и на конвейерах.

Технические характеристики

• Ширина профиля: 35 мм - соответствие стандарту DIN
• Высота профиля: 7,5 мм - оптимальна для компактных щитов
• Материал: оцинкованная сталь толщиной 1,5 мм - устойчивость к коррозии
• Форма: неперфорированная - без отверстий для крепежа
• Артикул РП35/7.5-2-6 указывает на тип: высота 7,5 мм, два крепежных элемента, резьба М6

Совместимость и монтаж

Рейка профильная HEGEL РП35 совместима со всеми устройствами, имеющими защелкивающиеся крепления для DIN-рейки 35 мм. Для монтажа используется саморез или болт M6 через предварительно просверленные отверстия в стене или поверхности. Крепление осуществляется с шагом до 800 мм - рекомендуется фиксация в начале, середине и конце рейки. Нельзя использовать для крепления тяжелого оборудования без дополнительной поддержки - вес устройства не должен превышать допустимую нагрузку на один метр рейки.

Безопасность и стандарты

Рейка профильная HEGEL РП35 изготовлена в соответствии с требованиями DIN EN 60715. Оцинкованное покрытие обеспечивает долговечность в условиях повышенной влажности. Соответствует нормам безопасности для электромонтажа в помещениях класса IP44 и выше.

Преимущества

• Увеличенная прочность благодаря толщине стали 1,5 мм - меньше деформаций при нагрузках
• Цинковое покрытие защищает от ржавчины даже в сырых средах
• Стандартный размер 35 мм гарантирует совместимость с любым оборудованием, поддерживающим DIN-крепление
• Неперфорированная форма снижает риск повреждения проводов при монтаже внутри щита

Ограничения применения

• Не предназначен для крепления тяжелого оборудования (более 10–15 кг на 1 м) без внешней поддержки
• Не применяется в качестве несущей конструкции для труб, кабельных трасс или механических деталей
• Не подходит для открытых площадок без защиты от прямого попадания воды - требует установки в закрытом щите
• Изделие не имеет встроенной заземляющей шины - необходимо дополнительно прокладывать PE-проводник

Примеры использования

• Электрощит в квартире: крепление автоматов, УЗО, счетчиков
• Производственный щит: установка контакторов, терморегуляторов, реле времени
• Система аварийного освещения: монтаж реле контроля сети и батарейных контроллеров
• Конвейерная линия: размещение пускателей и датчиков положения

Практические советы

• Перед монтажом проверьте, чтобы все устройства имели защелки для DIN-рейки 35 мм - иначе они не зафиксируются
• При использовании нескольких реек в одном щите соблюдайте параллельность - используйте уровень
• Для длинных участков (>1,5 м) добавьте дополнительные точки крепления каждые 600–800 мм
• Рейка профильная HEGEL РП35 не требует специальных инструментов - достаточно отвертки и сверла под М6
• Если нужна возможность крепить оборудование в произвольном месте - выбирайте перфорированные версии, например, с артикулом РП35/7.5-2-6-P
