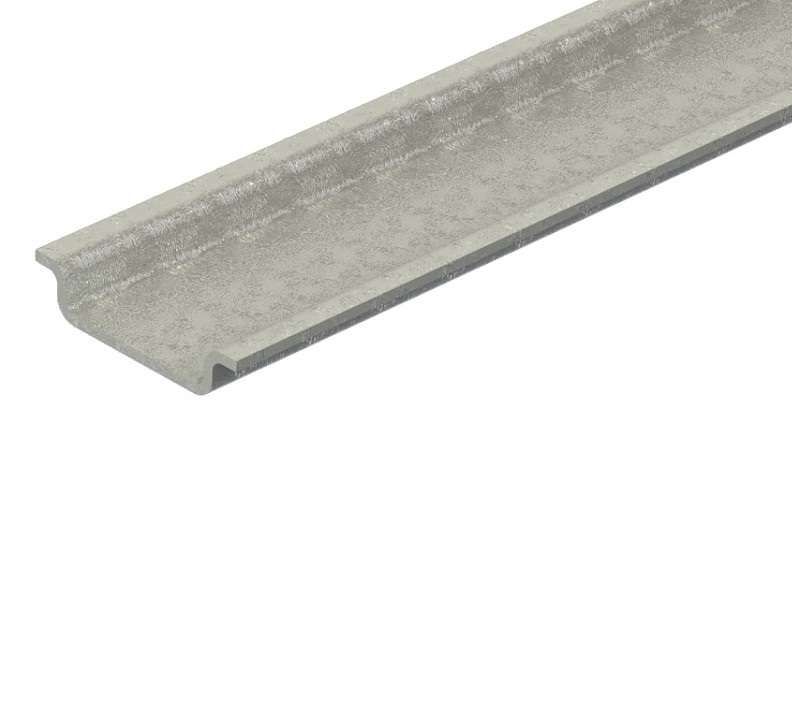

Рейка профильная РП HEGEL 35/7.5-2

Рейка профильная HEGEL РП35/7.5-2 - это металлическая направляющая для крепления автоматических выключателей, модульных устройств и другого оборудования, рассчитанного на установку на стандартную DIN-рейку шириной 35 мм. Продукт изготовлен из оцинкованной стали, обеспечивает надежное крепление и долгий срок службы в условиях промышленной среды.

Назначение и область применения

Рейка профильная HEGEL РП35/7.5-2 используется для фиксации электроаппаратуры, соответствующей стандарту DIN EN 60715. Подходит для монтажа автоматических выключателей, УЗО, реле, преобразователей частоты, счетчиков и других модульных устройств. Применяется в распределительных щитах промышленного, коммерческого и жилого назначения - например, на заводах, в насосных станциях, системах управления зданиями.

Технические характеристики

• Материал: оцинкованная сталь толщиной 1,5 мм - устойчив к коррозии, сохраняет прочность при механических нагрузках
• Высота профиля: 7,5 мм - соответствует классической форме DIN-рейки, совместима со всеми стандартными креплениями
• Ширина основания: 35 мм - точно соответствует требованиям стандарта DIN EN 60715
• Форма: неперфорированная - не имеет отверстий под крепеж, подходит для фиксации только защелкивающимися устройствами
• Артикул: РП35/7.5-2 - указывает на тип (РП35), высоту профиля (7,5 мм) и длину (2 метра)

Совместимость и монтаж

Рейка профильная HEGEL РП35/7.5-2 совместима со всеми устройствами, имеющими защелкивающиеся крепления типа “DIN-rail”. Для установки достаточно закрепить рейку саморезами или болтами к поверхности (панели, стенде, шкафу), после чего устройства просто защелкиваются сверху. Крепление не требует специальных инструментов - достаточно отвертки и плоскогубцев для фиксации концов рейки. Убедитесь, что посадочная поверхность ровная, чтобы избежать перекоса при установке аппарата.

Безопасность и стандарты

Рейка профильная HEGEL РП35/7.5-2 изготовлена в соответствии с международным стандартом DIN EN 60715, который определяет габариты, материалы и механическую прочность DIN-реек. Оцинкованное покрытие повышает безопасность при работе в помещениях с повышенной влажностью. Напряжение и ток через рейку не передаются - она является исключительно механической конструкцией.

Преимущества

• Устойчивость к коррозии благодаря цинковому покрытию - продлевает срок службы в агрессивных средах
• Жесткая конструкция из стали 1,5 мм - не деформируется под весом нескольких модулей
• Точные геометрические параметры - обеспечивают плотное защелкивание любых сертифицированных устройств
• Не требует обслуживания - не нуждается в смазке, проверке затяжки или замене элементов

Ограничения применения

• Не предназначен для крепления тяжелого оборудования, которое требует болтового соединения - для этого нужны перфорированные версии (например, РП35/7.5-2P)
• Не рекомендуется использовать в местах с постоянным воздействием открытого огня или температурой выше +80 C
• Не следует применять как несущую конструкцию - только как крепежный элемент для модульной аппаратуры

Примеры использования

• Электрощит в цеху: крепление автоматов, контакторов и терморегуляторов на одной рейке
• Щитовая в офисном здании: сборка УЗО, реле времени и счетчиков
• Автоматизированные системы: установка контроллеров и интерфейсов в ящике управления станком

Практические советы

• Перед монтажом проверьте, что длина рейки (2 метра) соответствует потребностям вашего щита - можно резать ножницами по металлу, если требуется
• Избегайте перекоса при креплении: используйте минимум два крепления на каждые 40–50 см длины
• Если вам нужны точки крепления для крупных устройств - выбирайте перфорированные варианты с артикулом, оканчивающимся на P
• При компоновке щита группируйте устройства одного типа рядом - так удобнее обслуживать и диагностировать
