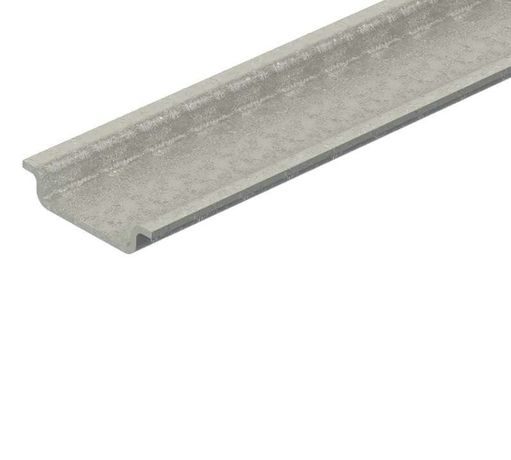

Рейка профильная РП HEGEL 35/7.5-1

Рейка профильная HEGEL РП35 - это стандартизированная металлическая направляющая для крепления автоматических выключателей, модульных устройств и другого оборудования на DIN-рейку шириной 35 мм. Применяется в распределительных щитах промышленного и коммерческого назначения.

Назначение и область применения

Рейка профильная HEGEL РП35 служит основой для фиксации электроустановочных изделий, соответствующих стандарту DIN EN 60715. На неё монтируют автоматы, УЗО, реле, преобразователи частоты и другие модульные устройства. Подходит для сборки щитов в цехах, на объектах ЖКХ, энергетике и автоматизации производственных линий.

Технические характеристики

• Ширина профиля: 35 мм - соответствие стандарту DIN
• Высота профиля: 7,5 мм - оптимальна для компактной сборки
• Материал: оцинкованная сталь толщиной 1,5 мм - устойчивость к коррозии
• Форма: неперфорированная - без отверстий под крепёж
• Артикул РП35/7.5-1 указывает на тип профиля и отсутствие перфорации

Совместимость и монтаж

Рейка профильная HEGEL РП35 совместима со всеми устройствами, имеющими защёлки для крепления на DIN-рейку 35 мм. Для монтажа используется саморез или болт M4/M5 через отверстия в крепёжном элементе щита. Длина рейки подбирается по количеству модулей - рекомендуется оставлять запас 5–10 см для удобства подключения проводов. Крепление осуществляется с шагом до 800 мм, особенно важно при длинных участках (>1 м).

Безопасность и стандарты

Изделие соответствует требованиям DIN EN 60715, обеспечивающим механическую прочность и надёжность крепления. Оцинкованное покрытие повышает долговечность в условиях повышенной влажности. Напряжение и ток через рейку не передаются - она является исключительно механической конструкцией.

Преимущества

• Стандартный формат - гарантирует совместимость с любым оборудованием
• Увеличенная толщина металла (1,5 мм) снижает риск деформации при нагрузке
• Цинкование предотвращает ржавчину даже в сырых помещениях
• Низкий вес и жесткость позволяют легко резать и гнуть при необходимости

Ограничения применения

Рейка профильная HEGEL РП35 не предназначена для несущих функций - нельзя подвешивать на ней тяжёлое оборудование вне рамок модульных устройств. Не применяется в качестве шины заземления или токоведущего элемента. Отсутствие перфорации исключает возможность крепления дополнительных деталей с помощью болтов М6 - для этого требуется версия с перфорацией.

Примеры использования

• Щит управления насосной станцией - крепление контакторов и термореле
• Распределительный щит офисного здания - установка автоматов и УЗО
• Панель управления конвейером - монтаж таймеров и реле времени
• Автоматизация холодильных камер - размещение контроллеров и датчиков

Практические советы

• Выбирайте длину рейки с учётом будущего расширения системы - легче добавить пару модулей, чем менять всю рейку
• При монтаже в металлическом корпусе используйте пластиковые изоляционные вкладыши между рейкой и стенкой щита - это исключит замыкания
• Не затягивайте крепёж слишком сильно - это может деформировать профиль и нарушить посадку модулей
• Если нужна возможность крепить дополнительные элементы (коробки, кабельные каналы) - выбирайте перфорированную версию РП35 с артикулом, содержащим “М6”
