Рейка профильная РП HEGEL 35/7.5-0.150-6

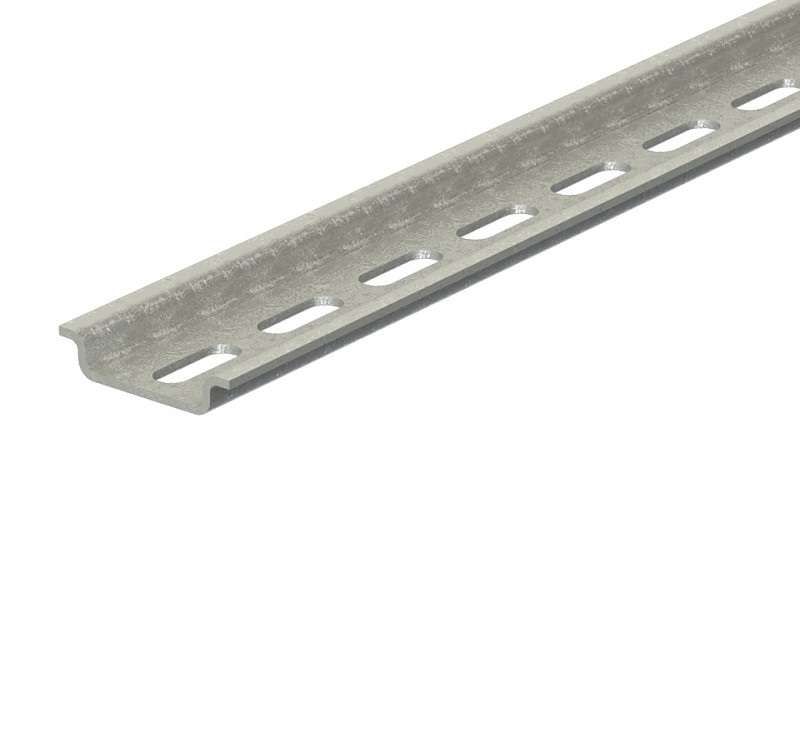

Рейка профильная HEGEL РП 35/7,5-0,150-6 - это металлический крепёжный элемент с перфорацией под М6, предназначен для фиксации устройств на DIN-рейке 35 мм. Применяется там, где нужна надёжная, скрытая и регулируемая установка оборудования.

Назначение и область применения

Рейка профильная HEGEL РП 35/7,5-0,150-6 используется для крепления электрооборудования, автоматических выключателей, реле, модулей управления и других приборов, совместимых со стандартной DIN-рейкой 35 мм. Благодаря перфорации и винтовому креплению, позволяет гибко распределять устройства вдоль рейки, не требуя сверления основной поверхности. Подходит для щитовых комнат, панелей управления, промышленных станций и систем автоматизации.

Технические характеристики

• Материал: сталь с оксидным покрытием - устойчиво к коррозии, не требует дополнительной защиты
• Высота профиля: 7,5 мм - компактный форм-фактор, сохраняет минимальный зазор между оборудованием и стенкой шкафа
• Ширина профиля: 35 мм - соответствует стандарту DIN EN 60715
• Толщина материала: 1,5 мм - обеспечивает жёсткость при нагрузках
• Перфорация: да - отверстия под крепёж M6, шаг не указан, но рассчитан на равномерное распределение точек крепления
• Тип крепления: винтовое - фиксация через отверстия с помощью болтов М6
• Способ монтажа: скрытый - крепится к поверхности с тыльной стороны, не нарушая внешний вид панели
• Цвет: оксидированный - матовый серый, не бликует, маскирует следы эксплуатации
• Тип изделия: аксессуар - не является самостоятельным устройством, служит базой для сборки

Совместимость и монтаж

Рейка профильная HEGEL РП 35/7,5-0,150-6 совместима с любыми устройствами, имеющими зацепление по стандартной DIN-рейке 35 мм. Для монтажа:

• Установите рейку на плоскую поверхность (металлическая панель, деревянная рама, корпус шкафа)
• Используйте болты М6, вставьте их в перфорацию и затяните с моментом до 4–6 Нм
• Не используйте саморезы меньшего диаметра - они не обеспечивают достаточную прочность
• При монтаже в металлическом шкафу убедитесь, что контакт с корпусом не создаёт замыкание
• Рекомендованная длина установки: до 1,5 метра без прогиба; при больших нагрузках - усиливайте опоры

Преимущества

• Скрытый монтаж снижает риск повреждений и улучшает эстетику
• Оксидированное покрытие не требует окраски и устойчиво к механическим воздействиям
• Перфорация под М6 позволяет легко менять расположение оборудования без демонтажа всей системы
• Стальная конструкция выдерживает вибрацию и температурные колебания в промышленной среде
• Совместима с большинством европейских и российских стандартных устройств

Ограничения применения

• Не применяйте в условиях постоянного контакта с открытой водой - оксидное покрытие не гарантирует IP67
• Не рекомендуется использовать в агрессивных химических средах (кислоты, щёлочи)
• Запрещено применять как несущую конструкцию для тяжёлого оборудования весом более 15 кг на один метр
• Не подходит для монтажа вне закрытых шкафов без дополнительной защиты от пыли и влаги
• Не сочетается с креплением типа “клипса” - требуется именно винтовое соединение

Примеры использования

• Фиксация автоматических выключателей в распределительном щите
• Установка PLC-модулей и реле на пульте управления станка
• Крепление терморегуляторов и преобразователей частоты внутри промышленных шкафов
• Сборка временных испытательных стендов с возможностью быстрой переустановки компонентов

Практические советы

• При заказе проверяйте артикул: РП 35/7,5-0,150-6 - это именно 7,5 мм высоты, перфорация под М6, длина 150 мм
• Для длинных участков (>1 м) добавьте поддерживающие кронштейны каждые 80–100 см
• Перед монтажом протестируйте положение отверстий - можно сделать пробный крепёж на картоне
• Не перетягивайте болты - это деформирует профиль и нарушает посадку DIN-устройства
• Если нужна более высокая прочность - выбирайте версию с высотой 15 мм (например, РП 35/15-...)
