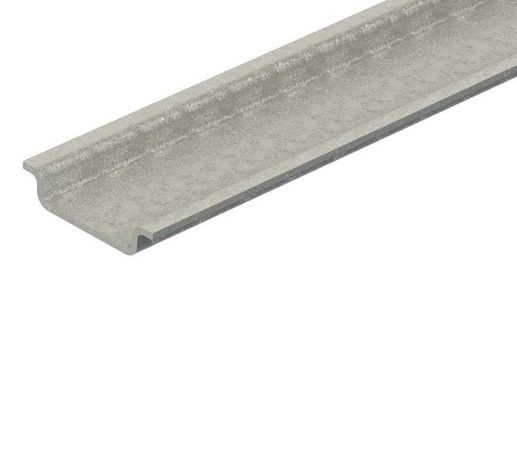

Рейка профильная РП HEGEL 35/7.5-0.150

Рейка профильная HEGEL РП 35/7,5-0,150 — это металлическая направляющая для крепления электрооборудования на стандартной DIN-рейке шириной 35 мм. Продукт предназначен для надежной фиксации автоматических выключателей, реле, модулей управления и других устройств в распределительных щитах.

Назначение и область применения

Рейка профильная HEGEL РП 35/7,5-0,150 используется для монтажа оборудования, совместимого со стандартом DIN EN 60715. Подходит для установки в электрощитах промышленного, коммерческого и жилого назначения. Часто применяется в системах автоматизации, на производстве, в энергообъектах и объектах ЖКХ.

Технические характеристики

• Материал: сталь с цинковым покрытием — обеспечивает corrosion resistance и долгий срок службы даже во влажной среде;
• Высота профиля: 7,5 мм — соответствует базовой версии DIN-рейки, оптимальна для компактных щитов;
• Толщина материала: 1,5 мм — достаточна для механической прочности при нагрузках от установленного оборудования;
• Ширина основания: 35 мм — точно соответствует стандартному шагу крепления DIN;
• Форма: неперфорированная — не имеет отверстий под крепеж, что снижает риск повреждения изоляции проводов при монтаже;
• Артикулы: РП 35/7,5-0,150 / РП 35/7.5-0.150 — один и тот же продукт, различие лишь в записи десятичного разделителя.

Совместимость и монтаж

Рейка профильная HEGEL РП 35/7,5-0,150 совместима со всеми устройствами, имеющими защелкивающиеся крепления типа DIN. Устанавливается на стену или внутреннюю поверхность шкафа с помощью саморезов, дюбелей или специальных кронштейнов. Для фиксации рекомендуется использовать крепеж с шагом не более 40–50 см. Нельзя применять для крепления тяжелых элементов (например, больших преобразователей частоты) без дополнительной поддержки — вес устройства должен быть распределён по нескольким участкам рейки.

Безопасность и стандарты

Изделие соответствует требованиям стандарта DIN EN 60715, регламентирующего габариты и механические параметры DIN-реек. Цинкование обеспечивает соответствие нормам по защите от коррозии в условиях повышенной влажности. Не содержит свинца и других запрещенных веществ согласно RoHS.

Преимущества

• Устойчивость к окислению благодаря оцинкованию — продлевает срок службы в агрессивных средах;
• Жесткая конструкция — минимизирует прогиб при установке нескольких тяжелых аппаратов;
• Гладкая поверхность — исключает случайные повреждения изоляции проводов при монтаже;
• Простота установки — легко фиксируется любым доступным способом, не требует специального инструмента.

Ограничения применения

• Не предназначена для наружной установки — не имеет защиты IP и не рассчитана на прямое воздействие осадков или УФ-лучей;
• Не подходит для крепления оборудования массой более 10 кг на одном участке без усиления;
• Запрещено использовать в качестве несущей конструкции для труб, кабельных трасс или тяжелых механизмов — она служит только для фиксации малогабаритных электротехнических устройств.

Примеры использования

• Крепление автоматических выключателей в этажном щите многоквартирного дома;
• Установка реле времени и терморегуляторов в системах теплоснабжения зданий;
• Фиксация входных модулей PLC и I/O-блоков на производственной линии;
• Монтаж контакторов и предохранителей в распределительных пунктах на складах.

Практические советы

• Перед монтажом проверьте, чтобы длина рейки была немного больше суммарной ширины всех устанавливаемых устройств — это позволит избежать перекосов;
• При использовании нескольких реек в одном щите соблюдайте параллельность — используйте уровень или контрольный шаблон;
• Если требуется крепление через отверстия — выбирайте модель с перфорацией (например, РП 35/7,5-0,150-P);
• Не затягивайте крепеж слишком сильно — это может вызвать деформацию профиля и потерю точности посадки устройств.
