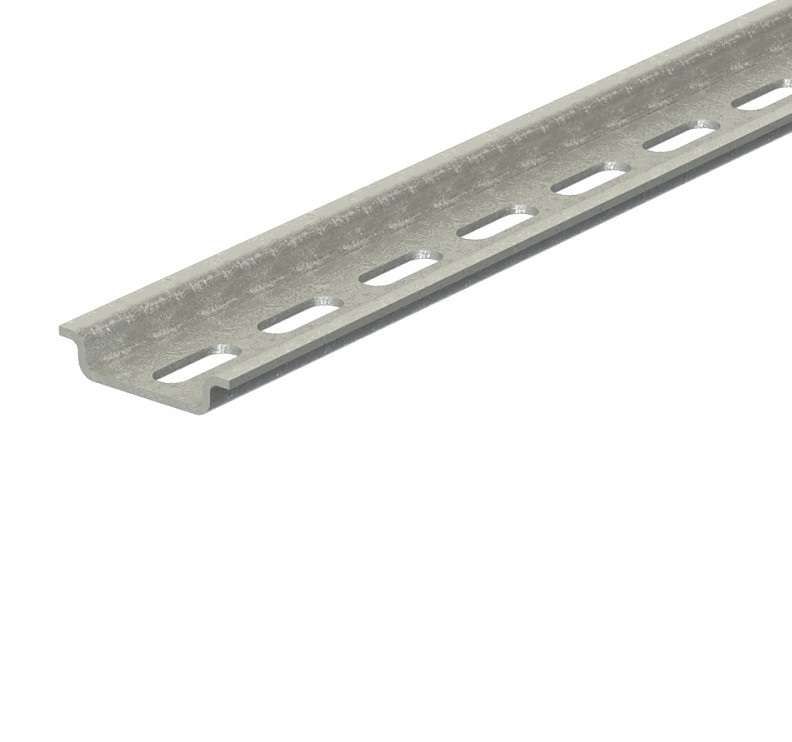

Рейка профильная РП HEGEL 35/7.5-0.225-6

Рейка профильная HEGEL РП 35 - это стандартизированная металлическая направляющая для крепления автоматических выключателей, модульных устройств и другого оборудования на DIN-рейку шириной 35 мм. Применяется в распределительных щитах промышленного и коммерческого назначения.

Назначение и область применения

Рейка профильная HEGEL РП 35 служит основой для монтажа электроаппаратуры, соответствующей стандарту DIN EN 60715. На неё устанавливают автоматы, УЗО, реле, преобразователи частоты и другие модульные устройства. Подходит для сборки щитов в цехах, на объектах ЖКХ, энергетике и автоматизации производственных линий.

Технические характеристики

• Ширина профиля: 35 мм - соответствие стандарту DIN
• Высота профиля: 7,5 мм - оптимальна для компактной сборки
• Материал: оцинкованная сталь толщиной 1,5 мм - устойчивость к коррозии
• Форма: неперфорированная - без отверстий для крепежа
• Длина: 225 мм - стандартный сегмент для типового щита
• Крепление: резьбовые отверстия M6 - совместима с болтовыми фиксаторами

Совместимость и монтаж

Рейка профильная HEGEL РП 35 совместима со всеми устройствами, имеющими защелкивающиеся крепления для DIN-рейки 35 мм. Для установки используется саморез или болт M6 через предварительно выполненные отверстия. Крепится к поверхности щита с шагом до 400 мм. Рекомендуется использовать два крепления - на концах рейки, чтобы исключить прогиб при нагрузке.

Безопасность и стандарты

Изделие соответствует требованиям DIN EN 60715 - международному стандарту для DIN-реек. Оцинкованное покрытие обеспечивает антикоррозийную защиту в условиях повышенной влажности. Нет открытых острых кромок - безопасно при работе без средств защиты.

Преимущества

• Увеличенная жесткость благодаря толщине стали 1,5 мм - снижает риск деформации при монтаже плотного оборудования
• Стандартная ширина 35 мм - гарантирует совместимость с любыми серийными модулями
• Наличие резьбовых отверстий M6 позволяет дополнительно фиксировать корпуса или кабельные каналы
• Цинкование - продлевает срок службы в агрессивных средах

Ограничения применения

• Не предназначена для наружной установки - не имеет IP-защиты
• Подходит только для оборудования с классическим DIN-креплением; несовместима с устройствами на кронштейнах или клеевых основаниях
• Длина 225 мм требует стыковки при сборке длинных щитов - необходимо соблюдать параллельность при соединении нескольких реек

Примеры использования

• Электрощит управления насосной станцией
• Распределительный щит в производственном цехе
• Автоматизированный пункт контроля температуры
• Щит освещения в административном здании

Практические советы

• Перед монтажом проверьте, что глубина отверстий в стене или панели достаточна для болта M6 - рекомендованная длина крепежа - минимум 8–10 мм
• При использовании нескольких реек в одном щите - выравнивайте их по уровню, чтобы оборудование не перекашивалось
• Рейка профильная HEGEL РП 35 /7,5-0,225-6 - идеальный выбор для компактных щитов, где важна минимальная высота профиля
• Не используйте сварку для крепления - повредит цинковое покрытие и снизит долговечность
