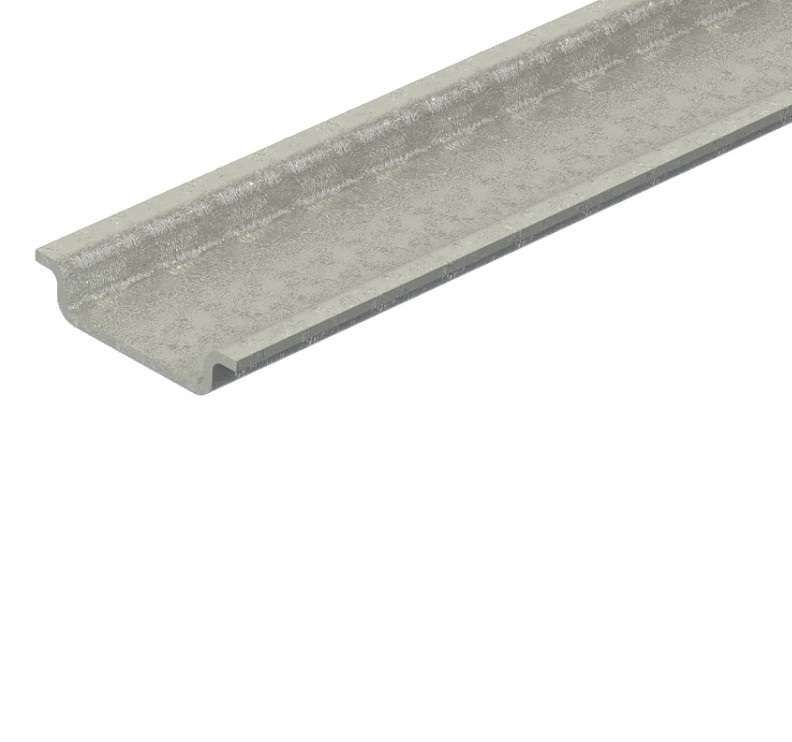

Рейка профильная РП HEGEL 35/7.5-0.225

Рейка профильная HEGEL РП 35 - это стандартизированная металлическая направляющая для крепления автоматических выключателей, модульных устройств и другого оборудования на DIN-рейку шириной 35 мм. Применяется в распределительных щитах промышленного и коммерческого назначения.

Назначение и область применения

Рейка профильная HEGEL РП 35 служит основой для монтажа электроаппаратуры, соответствующей стандарту DIN EN 60715. На неё устанавливают автоматы, УЗО, реле, счетчики и другие модульные устройства. Подходит для сборки щитов в цехах, на объектах ЖКХ, в системах автоматизации и управления.

Технические характеристики

• Ширина профиля: 35 мм - соответствие стандартной DIN-рейке
• Высота профиля: 7,5 мм - указана в артикуле РП 35/7,5-0,225
• Материал: оцинкованная сталь толщиной 1,5 мм - устойчивость к коррозии
• Форма: неперфорированная - без отверстий для крепежа
• Длина: 225 мм - указано в артикуле после дефиса
• Масса: около 0,14 кг (приблизительно, исходя из материала и габаритов)

Совместимость и монтаж

Рейка профильная HEGEL РП 35 совместима со всеми устройствами, имеющими защелкивающиеся крепления для DIN-рейки 35 мм. Для фиксации на поверхности используют саморезы или болты M6 через предварительно просверленные отверстия в стенке шкафа. Крепление рекомендуется выполнять с шагом не более 500 мм. Учитывайте, что длина 225 мм требует точного подбора места установки - не подходит для длинных рядов аппаратурных секций.

Безопасность и стандарты

Изделие соответствует требованиям DIN EN 60715 по форме и размерам. Материал - оцинкованная сталь - обеспечивает безопасную работу в условиях повышенной влажности и агрессивной среды. Нет открытых острых кромок, что снижает риск повреждения изоляции проводов при монтаже.

Преимущества

• Устойчивость к механическим нагрузкам благодаря толщине стали 1,5 мм
• Цинковое покрытие замедляет коррозию, продлевая срок службы
• Стандартный формат позволяет использовать любые сертифицированные модульные устройства
• Легко режется и гнётся при необходимости доработки

Ограничения применения

• Не предназначен для установки на вертикальные поверхности без дополнительной фиксации
• Не рассчитана на значительные динамические нагрузки - например, вибрацию от крупных двигателей
• Длина 225 мм слишком мала для полноценного щита - используется как вставка или для компактных групп устройств
• Неперфорированная модель не позволяет крепить элементы с помощью резьбы M6 прямо на рейке - требуется внешнее крепление

Примеры использования

• Комплектация малогабаритного распределительного щита в офисном помещении
• Монтаж аварийной группы защиты на участке конвейера
• Добавочная рейка для временного подключения тестового оборудования
• Замена поврежденного участка в существующем щите при ремонте

Практические советы

• Выбирая между РП 35/7,5 и РП 35/15, помните: 15 мм - выше, лучше для тяжелых устройств; 7,5 мм - достаточно для стандартных модулей
• Перед монтажом проверьте, чтобы отверстия в корпусе щита точно совпадали с местом крепления рейки
• Если нужна большая длина - используйте несколько реек, соединенных жестко, без зазора
• Артикулы РП 35/7,5-0,225 и РП 35/7.5-0.225 - один и тот же продукт, различие лишь в записи запятой/точки
• Для работы в сырых помещениях дополнительно смажьте крепежные точки антикоррозийным составом
