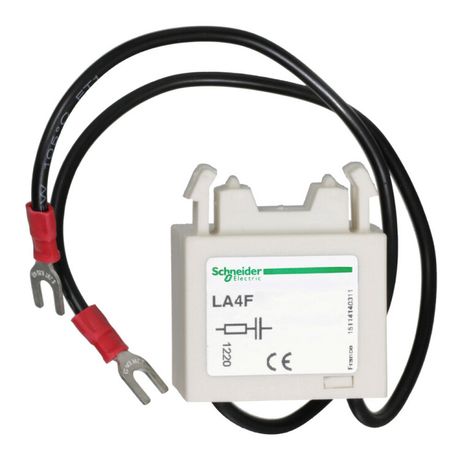

Ограничитель перенапряжения диод. AC DC 24/48В SchE LA4FTE APC

Диод ограничитель перенапряжений AC/DC 24/48В от Schneider Electric (артикул LA4FTE) предназначен для защиты управляющих цепей постоянного и переменного тока от импульсных перенапряжений, возникающих при коммутации катушек контакторов и реле. Это компактное устройство из серии TeSys, которое легко интегрируется в системы управления двигателями и другими нагрузками.

Назначение и область применения

Диод ограничитель перенапряжений LA4FTE защищает электронные элементы управления от обратной ЭДС, которая возникает при отключении катушки контактора или реле. Он используется в цепях с напряжением 24–48 В постоянного или переменного тока. Подходит для установки внутри корпусов контактных аппаратов серии LC1F, а также в системах управления двигателями, конвейерами, насосами и другим промышленным оборудованием.

Технические характеристики

• Номинальное рабочее напряжение: 24–48 В (AC/DC)
• Тип устройства: Диодный ограничитель перенапряжений
• Род тока: Переменный и постоянный
• Способ монтажа: Внутренний (устанавливается внутрь аппарата)
• Количество контактов: Отсутствуют - не является коммутирующим устройством
• Совместим с сериями: TeSys, в частности с контакторами LC1F

Совместимость и монтаж

Диод LA4FTE предназначен исключительно для внутреннего монтажа в контакторы серии LC1F. Он не имеет внешних выводов - устанавливается непосредственно на плату или в корпус контактора во время сборки. Не требует внешнего подключения. Для замены или обслуживания необходимо демонтировать сам контактор. Совместим только с моделями, где предусмотрено место для этого типа ограничителя - проверьте наличие соответствующего разъёма или места для пайки в вашем контакторе.

Безопасность и стандарты

Устройство соответствует требованиям безопасности, применяемым к компонентам серии TeSys. Хотя явного указания стандарта в данных нет, продукция Schneider Electric проходит испытания в соответствии с международными нормами IEC 60947 и EN 60947 для низковольтного оборудования. Не предназначена для прямого подключения к силовым цепям - работает только в управляющей цепи.

Преимущества

• Минимальная занимаемая площадь - компактный размер позволяет использовать в плотно укомплектованных шкафах
• Не требует внешних проводов - снижает риск ошибок при монтаже
• Защита от пробоя полупроводниковых элементов в управляющих цепях
• Высокая надёжность в условиях частых включений/выключений
• Совместим с популярными моделями LC1F - легко заменить при ремонте

Ограничения применения

• Не применяется в цепях выше 48 В - превышение напряжения вызовет выход из строя
• Не подходит для установки вне корпуса контактора - не имеет клемм или фиксаторов
• Не обеспечивает защиту от сетевых скачков напряжения - только от реактивной ЭДС катушки
• Не совместим с контактными аппаратами других серий, кроме LC1F
• Не заменяет TVS-диоды или MOV-защиты в силовых цепях

Примеры использования

• Защита управляющего контура контактора LC1F25 в системе управления конвейером на заводе
• Подавление обратной ЭДС в реле времени при работе с 24 В DC
• Интеграция в панель управления насосной станцией с использованием контакторов TeSys
• Замена повреждённого диода в старом контактере LC1F после отказа из-за перенапряжения

Практические советы

• При замене диода LA4FTE используйте только оригинальную запчасть - аналоги могут иметь другие параметры проводимости и не обеспечат нужную защиту
• Проверяйте полярность при установке - неверное подключение сделает диод бесполезным
• Если контактор часто срабатывает (более 1000 раз/час), регулярно проверяйте состояние диода - он может перегреваться
• Не путайте с дросселями или RC-цепями - этот диод работает только в цепях постоянного тока или при наличии выпрямления
• Для новых проектов убедитесь, что выбранный контактор LC1F поддерживает установку LA4FTE - некоторые версии уже имеют встроенные ограничители
