Ограничитель перенапряжения ОПН-111-УХЛ4 | 253247 КЭАЗ

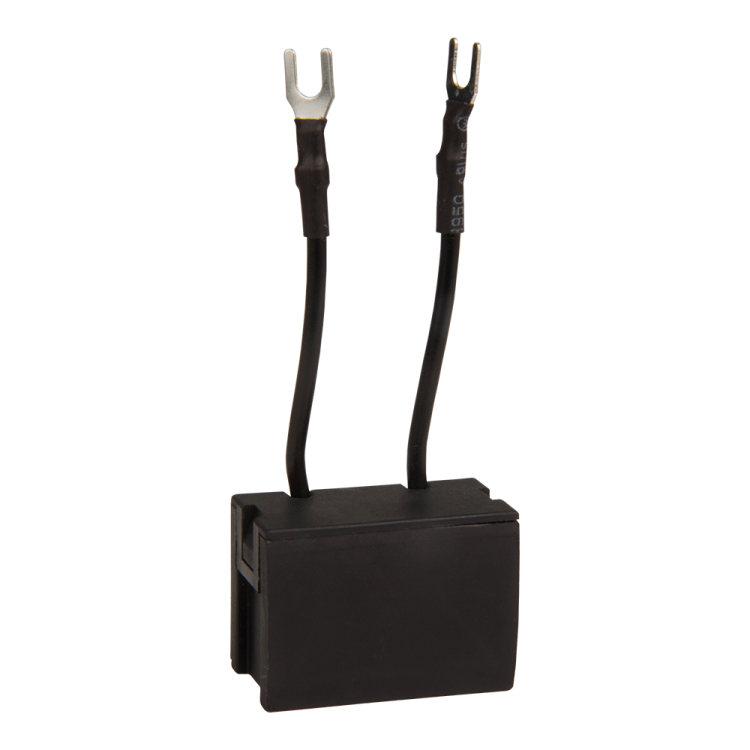

Ограничитель перенапряжения ОПН-111 УХЛ4 - устройство для защиты катушек контакторов от импульсных перенапряжений, возникающих при коммутации. Применяется в цепях постоянного и переменного тока с напряжением 24–48 В. Производится КЭАЗ, артикул 253247.

Назначение и область применения

Ограничитель перенапряжения ОПН-111 УХЛ4 защищает электромагнитные катушки контакторов, реле и других устройств от высоких напряжений, которые возникают при отключении нагрузки. Эти скачки напряжения могут повредить изоляцию, вызвать свечение дуги и сократить срок службы оборудования. Устройство особенно актуально в системах с частой коммутацией - например, на конвейерах, насосных станциях, автоматических линиях.

Технические характеристики

• Номинальное напряжение питания: 24–48 В - работает как в цепях постоянного, так и переменного тока;
• Тип устройства: резистивно-ёмкостное звено - гасит энергию импульса за счёт сочетания сопротивления и ёмкости;
• Способ монтажа: на аппарат - устанавливается непосредственно на корпус контактора или другого аппарата;
• Крепление: винтовое - фиксируется болтами, обеспечивает надёжный контакт;
• Исполнение: УХЛ4 - рассчитан на работу в условиях умеренного и холодного климата, в закрытых помещениях с повышенной влажностью.

Совместимость и монтаж

Ограничитель перенапряжения ОПН-111 УХЛ4 совместим с контактными аппаратами серий ПМЛ и РТЛ от КЭАЗ. Монтируется прямо на корпус аппарата - обычно рядом с катушкой управления. Для подключения используются два провода: один к одному выводу катушки, второй - к другому. Напряжение на входе не должно выходить за пределы 24–48 В. Подключение выполняется после отключения питания. Винтовые зажимы позволяют использовать провода сечением до 1,5 мм2.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 50030.5.1 и ГОСТ 15150 для работы в условиях УХЛ4. Не содержит опасных веществ, не требует специального обслуживания. Не является средством защиты человека от поражения током - применяется исключительно для защиты оборудования.

Преимущества

• Гасит импульсы напряжения эффективнее, чем простые диоды - снижает риск пробоя изоляции катушки;
• Не нагревается значительно при работе - безопасен для компактных распределительных шкафов;
• Поддерживает долгую жизнь контакторов - снижает количество отказов и простоев;
• Простая замена - не требует перепрошивки или настройки.

Ограничения применения

• Не предназначены для защиты от сетевых перенапряжений (молнии, аварии ЛЭП) - только для внутрисистемных коммутационных выбросов;
• Не работают при напряжении выше 48 В - применение в цепях 110 В или 220 В недопустимо;
• Не рекомендовано использование в открытых, сырых или взрывоопасных средах - исполнение УХЛ4 не даёт защиты от внешних воздействий, кроме температур и влажности;
• Не заменяет механический или электронный контур защиты - используется как дополнительная мера.

Примеры использования

• Защита катушек контакторов на конвейерной ленте в пищевой промышленности;
• Стабилизация коммутационных процессов в системах управления насосами;
• Установка на реле времени в системах освещения с частым включением/выключением;
• Дополнительная защита в пультах управления станков с ЧПУ.

Практические советы

• Проверьте напряжение на катушке перед установкой - если оно выходит за 24–48 В, используйте другой тип ограничителя;
• При монтаже на аппарат соблюдайте полярность: хотя устройство работает и на переменном токе, правильное подключение продлевает срок службы;
• Замените ОПН-111 УХЛ4, если контактор начинает «прилипать» или часто срабатывает самопроизвольно - возможно, ограничитель потерял ёмкость;
• После установки проверьте отсутствие короткого замыкания между выводами - даже малый контакт может вызвать сбой в управлении;
• Артикул 253247 - точный аналог для замены; другие модели из серии ОПН могут иметь отличную характеристику по емкости или току.
