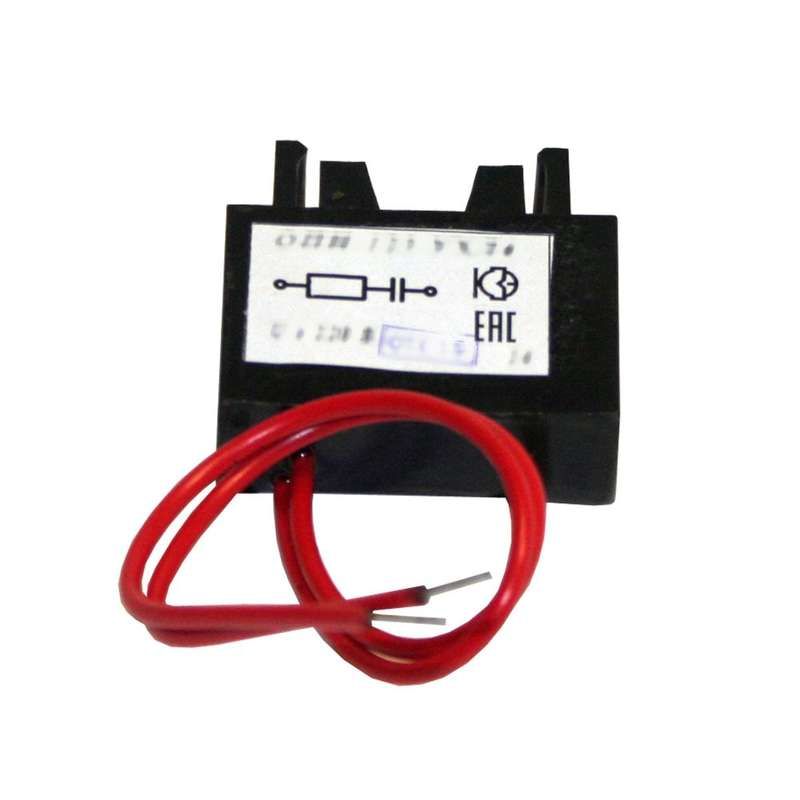

Ограничитель перенапряжений ОПН-120 УХЛ4 - 120112000В0240000000 КашинЗЭА

Ограничитель перенапряжений УХЛ4 - устройство для защиты оборудования от кратковременных скачков напряжения в сетях переменного тока 24 В. Разработан для установки непосредственно на оборудование, обеспечивает надёжную работу в условиях повышенной влажности и температурных колебаний. Модель опн-120 от КЗЭА г.Кашин соответствует требованиям климатического исполнения УХЛ4.

Назначение и область применения

Ограничитель перенапряжений УХЛ4 предназначен для защиты чувствительной электроники от импульсных перенапряжений, возникающих из-за коммутаций, помех или грозовых воздействий. Применяется в системах автоматизации, управления, связи и других устройствах, работающих от сети 24 В переменного тока. Подходит для установки на контроллеры, преобразователи частоты, модули ввода/вывода, терминалы HMI.

Технические характеристики

• Номинальное напряжение: 24 В (переменный ток)
• Тип защиты: резистивно-ёмкостное звено - плавное ограничение импульса без резких скачков
• Защитное напряжение: 24 В - устройство активируется при достижении этого уровня, предотвращая повышение выше допустимой границы
• Количество полюсов: 1 - защищает одну фазу или цепь постоянного тока (в данном случае - переменный ток)
• Климатическое исполнение: УХЛ4 - работает при температурах от −40 C до +50 C, устойчив к высокой влажности и запылённости
• Степень защиты: IP20 - защищён от доступа пальцами и твёрдых предметов >12,5 мм, но не герметичен; требует установки внутри корпуса
• Способ монтажа: на устройство - крепится непосредственно к плате или корпусу защищаемого оборудования

Совместимость и монтаж

Ограничитель перенапряжений УХЛ4 монтируется последовательно с нагрузкой, между источником питания и защищаемым устройством. Для правильной работы необходимо соблюдать полярность и использовать провода сечением, соответствующим току нагрузки. Поскольку способ монтажа - “на устройство”, он не имеет стандартных крепёжных отверстий - крепление осуществляется через выводы или специальные клеммы. Убедитесь, что место установки не подвержено механическому воздействию и не перегревается.

Безопасность и стандарты

Ограничитель перенапряжений УХЛ4 соответствует требованиям ГОСТ Р 51992-2002 для устройств защиты от импульсных перенапряжений. Сертифицирован для применения в промышленных системах. Напряжение срабатывания 24 В выбрано с учётом нормативных уровней безопасности для слаботочных цепей. Не предназначен для защиты от длительных перенапряжений или коротких замыканий.

Преимущества

• Минимальная задержка реакции - реагирует на импульсы быстрее, чем обычные TVS-диоды
• Не требует внешнего питания - полностью пассивное устройство
• Высокая долговечность - резистивно-ёмкостная схема не подвержена деградации при многократных срабатываниях
• Компактные размеры - легко помещается даже в плотно укомплектованном шкафу
• Исполнение УХЛ4 позволяет применять в суровых климатических условиях без дополнительного обогрева или кондиционирования

Ограничения применения

• Не предназначены для защиты от постоянных перенапряжений - при длительном превышении 24 В устройство выйдет из строя
• IP20 не обеспечивает защиту от воды, пыли и брызг - нельзя устанавливать вне закрытых щитов
• Подходит только для цепей переменного тока 24 В - не совместим с постоянным током, 110 В, 220 В
• Один полюс - не защищает трёхфазные системы или цепи с общим нулём
• Не является заменой входному фильтру или УЗИП класса I/II - применяется как вторичная защита после основного ограничителя

Примеры использования

• Защита входа аналогового сигнала на PLC-модуль в цехе с частыми включениями мощных двигателей
• Фильтрация импульсов на питание HMI-терминала вблизи сварочного аппарата
• Дополнительная защита датчиков давления в системе автоматизированного контроля технологического процесса
• Установка на выходе источника бесперебойного питания 24 В в холодильных камерах

Практические советы

• Выбирая Ограничитель перенапряжений УХЛ4, проверьте, чтобы рабочее напряжение вашей цепи не превышало 24 В - иначе устройство будет постоянно срабатывать и выйдет из строя
• При монтаже используйте экранированные кабели - это повысит эффективность защиты
• Не устанавливайте рядом с нагревательными элементами - перегрев снижает срок службы компонентов
• Для систем с несколькими точками подключения рекомендуется устанавливать один Ограничитель перенапряжений УХЛ4 на каждую цепь
• Артикулы опн-120 и 120112000в0240000000 - это одна модель. Оба номера используются в каталогах КЗЭА г.Кашин - уточняйте у поставщика, какой артикул актуален для заказа
