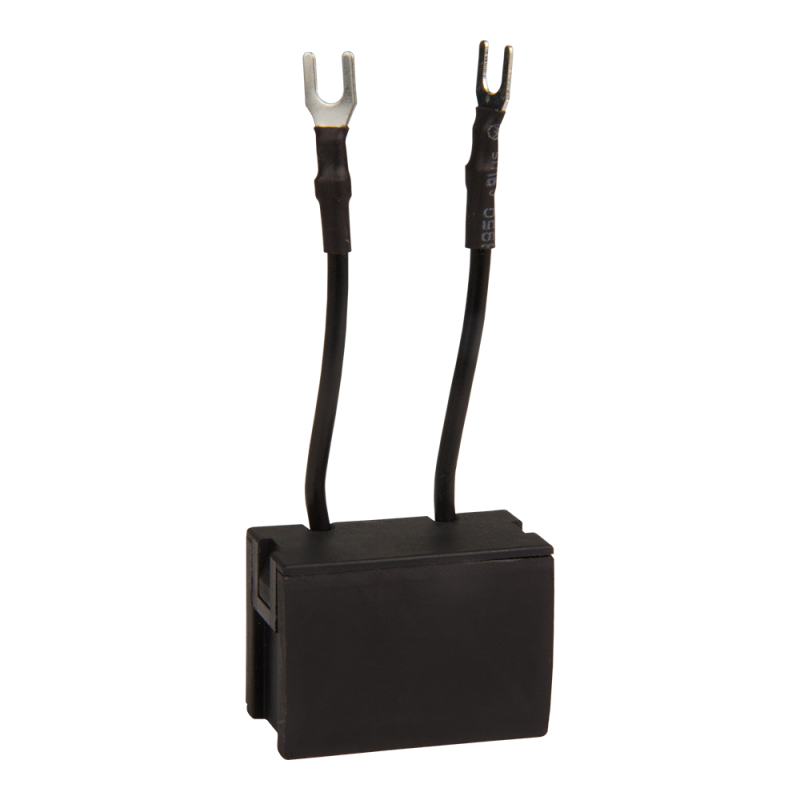

Ограничитель перенапряжения ОПН-222 УХЛ4 24-250 В КЭАЗ (Курский электроаппаратный завод) 310715

Ограничитель перенапряжения ОПН-222 УХЛ4 - устройство для защиты электромагнитных катушек контакторов и других нагрузок от импульсных перенапряжений при коммутации. Произведён КЭАЗ, артикул 310715, предназначен для работы в цепях постоянного и переменного тока с напряжением 24–48 В.

Назначение и область применения

Ограничитель перенапряжения ОПН-222 УХЛ4 используется для гашения высоковольтных импульсов, которые возникают при отключении катушек контакторов, реле и других индуктивных нагрузок. Эти импульсы могут повредить чувствительную электронику, вызвать дуговое замыкание в контактах или снизить срок службы оборудования. Применяется в системах автоматизации, на промышленных станках, конвейерах, вентиляционных установках и другом оборудовании с частой коммутацией.

Технические характеристики

• Номинальное напряжение: 24–48 В (переменный и постоянный ток)
• Тип устройства: варистор - полупроводниковый элемент, снижающий напряжение при его скачке
• Способ монтажа: крепление непосредственно на аппарат (например, на корпус контактора)
• Тип крепления: винтовое - фиксируется двумя болтами
• Исполнение: УХЛ4 - рассчитан на работу в условиях умеренного и холодного климата, с повышенной влажностью и запылённостью

Совместимость и монтаж

Ограничитель перенапряжения ОПН-222 УХЛ4 совместим с контактными устройствами, имеющими катушки на 24–48 В AC/DC. Монтируется прямо на корпус аппарата - обычно рядом с катушкой контактора. Для подключения используются два провода: один к одному выводу катушки, второй - к другому. Винтовые зажимы позволяют надёжно закрепить провода без пайки. Подключение выполняется параллельно катушке. Убедитесь, что посадочные места соответствуют габаритам устройства - оно не требует специальных крепёжных плат.

Безопасность и стандарты

Устройство соответствует требованиям к защите от перенапряжений в промышленном оборудовании. Серия ОПН разработана в соответствии с отечественными нормами для электротехники, применяемой в автоматических системах управления. Наличие исполнения УХЛ4 гарантирует работоспособность в условиях, где возможна конденсация влаги и воздействие пыли.

Преимущества

• Простота установки - не требуется изменение схемы, достаточно подключить параллельно катушке
• Не требует обслуживания - работает без контроля весь срок службы
• Защищает как саму катушку, так и контроллеры, датчики и другие компоненты, находящиеся в цепи управления
• Высокая надёжность благодаря использованию проверенных материалов и технологии производства КЭАЗ

Ограничения применения

• Не предназначена для защиты силовых цепей - применяется только в цепях управления с напряжением до 48 В
• Не подходит для цепей выше 48 В - превышение напряжения выведет устройство из строя
• Не обеспечивает защиту от сетевых помех или грозовых импульсов - только от коммутационных перенапряжений
• Работает только в пределах температурного диапазона, указанного для исполнения УХЛ4; при экстремально низких температурах ниже -40 C эффективность снижается

Примеры использования

• Подключение к катушкам контакторов ПМЛ на 24 В DC в линии конвейера
• Защита реле времени в системе вентиляции с частыми включениями
• Установка на управляемых магнитных пускателях в химическом производстве с высокой влажностью
• Дополнительная защита входов PLC при использовании реле с индуктивными катушками

Практические советы

• Перед установкой отключите питание - даже малые токи могут вызвать пробой при подключении под напряжением
• Проверьте соответствие напряжения катушки - ОПН-222 УХЛ4 нельзя использовать с катушками на 220 В
• При монтаже используйте провода с достаточным сечением - рекомендовано 0,5–1,5 мм2
• Если устройство часто выходит из строя - возможно, проблема в слишком частой коммутации или несоответствии типа нагрузки
• Артикул 310715 - единственный номер для этого варианта ОПН-222 УХЛ4; не путайте с другими модификациями серии ОПН
