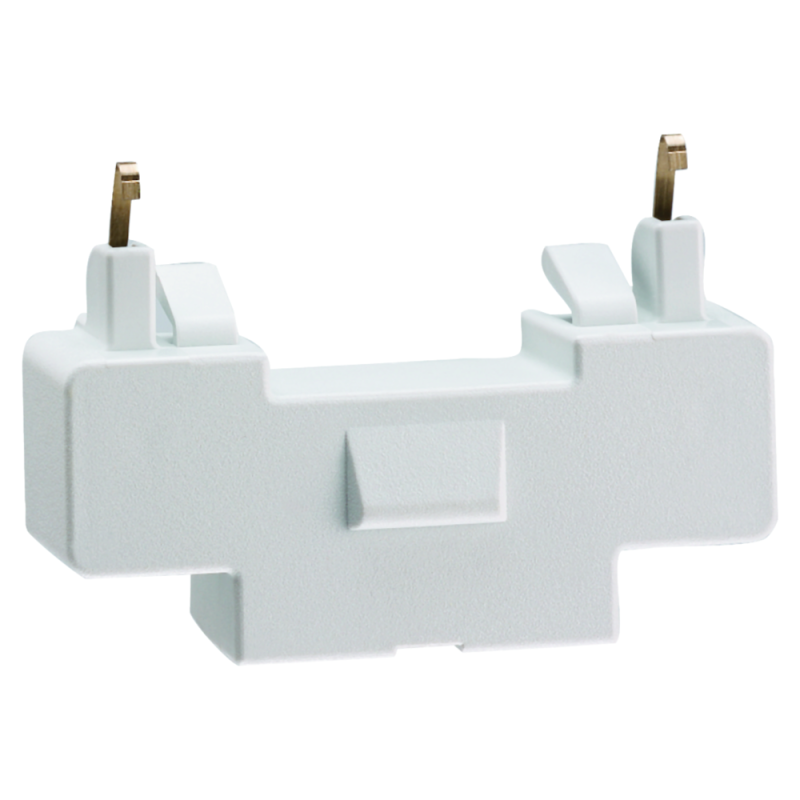

Ограничитель перенапряжения (тип варистор) до 48В AC/DC для контакторов F-09..(A)F-150 и FR OptiStart K-FX-77048 | 335385 КЭАЗ

Ограничитель перенапряжения КЭАЗ Optima K-FX-77048 предназначен для защиты катушек контакторов серии OptiStart K от импульсных перенапряжений, возникающих при коммутации индуктивных нагрузок. Устройство устанавливается напрямую на контакторы F-09..(A)F-150 и FR, обеспечивая надёжную работу в условиях частых включений.

Назначение и область применения

Ограничитель перенапряжения КЭАЗ Optima K-FX-77048 защищает электромагнитную катушку контактора от высоковольтных импульсов, которые возникают при отключении индуктивной нагрузки - например, электродвигателя, насоса или нагревательного элемента. Без этого устройства такие импульсы могут повредить изоляцию катушки, вызвать пробой полупроводниковых компонентов в цепях управления или привести к преждевременному выходу контактора из строя.

Подходит для установки на контакторы серии OptiStart K, используемые в системах управления: лифтами, кранами, вентиляцией, АВР, станками, тепловыми завесами и насосами.

Технические характеристики

• Тип: варистор - пассивный полупроводниковый элемент, ограничивающий напряжение путём изменения сопротивления при скачках
• Рабочее напряжение: 48 В переменного и постоянного тока (AC/DC)
• Способ монтажа: защёлка - фиксируется прямо на корпусе контактора без дополнительных креплений
• Степень защиты: IP20 - защита от доступа пальцев и крупных частиц, не предназначено для работы во влажной среде или на открытом воздухе
• Исполнение: открытое - устройство не заключено в герметичный корпус, рассчитано на внутреннюю установку в распределительном щите

Совместимость и монтаж

Ограничитель перенапряжения K-FX-77048 совместим исключительно с контактными аппаратами серии OptiStart K моделей F-09, F-11, F-15, F-18, F-25, F-32, F-40, F-50, F-65, F-80, F-100, F-125, F-150 и FR. Монтаж выполняется просто: устройство плотно защёлкивается на специальные направляющие на боковой поверхности контактора. Подключение осуществляется внутри аппарата - внешние провода не требуются. Нельзя использовать с другими сериями контакторов, даже если они имеют аналогичное рабочее напряжение.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для оборудования низкого напряжения. Произведён в соответствии с технологическими нормами КЭАЗ, применяемыми для серий OptiStart K. Сертификаты соответствия указаны в документации на контакторы OptiStart K, к которым он применяется.

Преимущества

• Максимально простой монтаж - не требуется сверление, пайка или дополнительные клеммы
• Не требует обслуживания - полностью пассивное устройство, не имеет движущихся частей
• Увеличивает срок службы контактора за счёт снижения электрических ударов на катушку
• Замена происходит без демонтажа самого контактора - достаточно вытащить старый варистор и вставить новый

Ограничения применения

• Не работает при напряжении выше 48 В - использование на 110 В или 220 В приведёт к немедленному выходу из строя
• Не предназначено для защиты от сетевых помех или грозовых импульсов - только от коммутационных перенапряжений
• IP20 не допускает установку в сырых помещениях, на улице или в местах с повышенным уровнем пыли
• Не заменяет RC-цепочки или другие типы защит - используется только как варисторный вариант для определённых моделей

Примеры использования

• На контакторе F-40, управляющем насосом в системе водоснабжения - предотвращает пробой катушки при каждом отключении двигателя
• В АВР-панели с контактором F-100 - защищает цепь управления от импульсов при переключении между основным и резервным питанием
• На кране с частым реверсированием - снижает количество отказов катушки из-за многократных коммутаций

Практические советы

• Проверьте модель контактора перед покупкой - K-FX-77048 подходит только к OptiStart K, а не к другим сериям КЭАЗ
• При замене всегда отключайте питание - хотя варистор не потребляет ток, он находится рядом с токоведущими частями
• Если контактор часто выходит из строя из-за “сгоревшей” катушки - проверьте наличие и состояние варистора; возможно, он уже отработал свой ресурс
• Не устанавливайте несколько варисторов параллельно - один достаточен для каждой катушки
• Храните запасные экземпляры K-FX-77048 в сухом месте - влага может снизить эффективность варистора
