Ограничитель перенапряжения (тип варистор) до 48В AC/DC для контакторов F-125..(A)F-240 и FR OptiStart K-FX-77240 | 335387 КЭАЗ

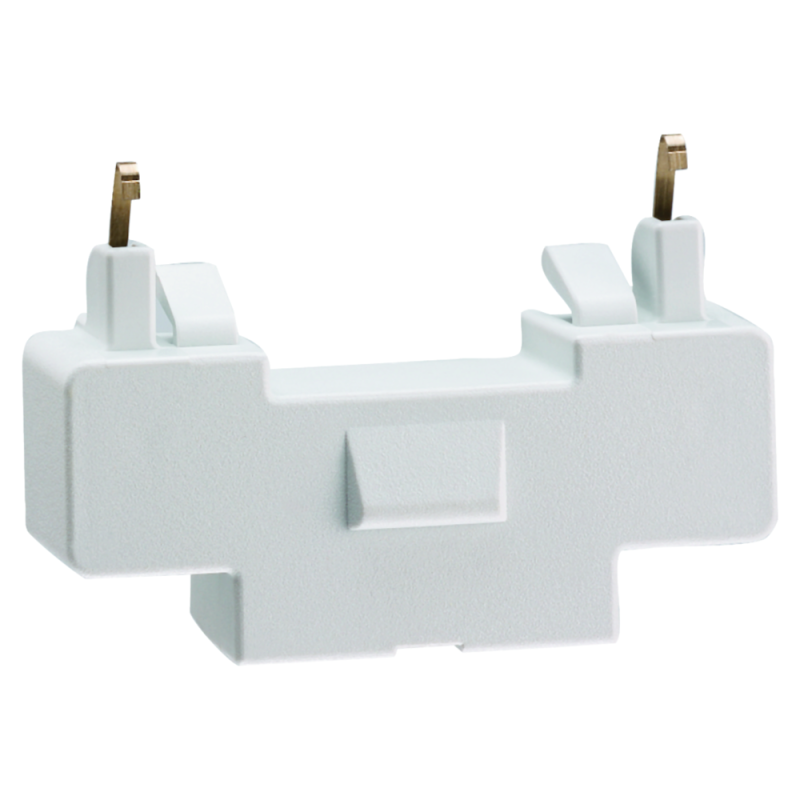

Ограничитель перенапряжения K-FX-77240 от КЭАЗ предназначен для защиты цепей управления контакторов серии OptiStart K (F-09..(A)F-150 и FR) от импульсных перенапряжений, возникающих при коммутации катушек. Этот варистор устанавливается напрямую на контактор и работает в сетях до 240 В переменного или постоянного тока.

Назначение и область применения

Ограничитель перенапряжения K-FX-77240 защищает электронные компоненты контакторов OptiStart K от высоковольтных импульсов, которые возникают при отключении катушки - особенно при использовании постоянного тока. Без него такие импульсы могут повредить контроллеры, PLC или другие чувствительные устройства в цепи управления.

Подходит для установки на контакторы OptiStart K моделей F-09, F-12, F-15, F-18, F-25, F-32, F-40, F-50, F-65, F-80, F-100, F-125, F-150, а также аналогичные модели с обозначением FR. Часто применяется в системах с частыми включениями/выключениями: лифтах, насосах, вентиляторах, станках, АВР, тепловых завесах.

Технические характеристики

• Тип: варистор (полупроводниковый ограничитель перенапряжения)
• Рабочее напряжение: 125–240 В AC/DC
• Напряжение защиты: до 48 В (на выходе контактора)
• Способ монтажа: защелка (фиксация на штанге контактора)
• Степень защиты: IP20 - защита от доступа пальцев и крупной пыли, не предназначена для открытой среды
• Исполнение: открытое - корпус без герметизации, рассчитан на внутреннюю установку в щите

Совместимость и монтаж

K-FX-77240 совместим исключительно с контактами серии OptiStart K (F-09…F-150 и FR). Устанавливается на специальный крепёжный выступ на боковой поверхности контактора - просто защёлкивается и фиксируется звуковым щелчком. Никаких инструментов не требуется. Монтаж выполняется после установки самого контактора, перед подключением проводов к катушке.

Не совместим с другими сериями контакторов (например, ABB, Schneider, TE Connectivity) - даже если они имеют похожий внешний вид. Для других устройств нужны свои ограничители.

Безопасность и стандарты

Соответствует требованиям IEC 60947-4-1 для аппаратов управления. Произведён в соответствии с ГОСТ Р 50030.4.1. Сертифицирован для работы в промышленных условиях. Не содержит свинца и других запрещённых веществ согласно RoHS.

Преимущества

• Устраняет помехи и скачки напряжения, продлевая срок службы контролирующей аппаратуры
• Монтаж без инструментов - экономит время при сборке щита
• Замена происходит за секунды - достаточно отщёлкнуть старый и надеть новый
• Работает как на переменном, так и на постоянном токе - универсальное решение
• Не требует обслуживания - полностью пассивный элемент

Ограничения применения

• Не предназначен для защиты силовых цепей - только цепей управления (катушка контактора)
• Не работает при напряжении выше 240 В - применение в сетях 380 В или 440 В недопустимо
• IP20 не обеспечивает защиту от влаги, пыли и механических воздействий - нельзя использовать вне электрощита
• Не заменяет полноценный Surge Protection Device (SPD) для входа в объект - это лишь вторичная защита внутри аппарата

Примеры использования

• Лифтовые системы - предотвращает сбои в работе плат управления из-за импульсов при отключении катушки контактора
• Автоматические линии производства - защищает PLC от ложных срабатываний при частых включениях насосов
• Системы АВР - снижает риск отказа реле при переключении между источниками питания
• Тепловые завесы и печи - уменьшает количество аварийных остановок из-за “залипания” контактов

Практические советы

• Обязательно проверяйте модель контактора - K-FX-77240 подходит только к OptiStart K (F-09…F-150 и FR). На других контакторах он не защёлкивается.
• Если контактор установлен в помещении с повышенной влажностью или пылью - используйте дополнительно герметичную крышку щита. Сам K-FX-77240 не защищён от этих факторов.
• При замене всегда отключайте питание. Хотя варистор не потребляет ток, при наличии заряда на катушке есть риск поражения.
• Если система работает на постоянном токе - этот варистор обязателен. На переменном токе он менее критичен, но всё равно рекомендован для долгой работы электроники.
• Не путайте с RC-цепями или диодами - K-FX-77240 это именно варистор, который реагирует на напряжение, а не на скорость изменения тока.
