Ограничитель перенапряжения контакторов КМ-102 (25-38А) 24-48В_AC ОП-02 | 22202DEK |DEKraft APC

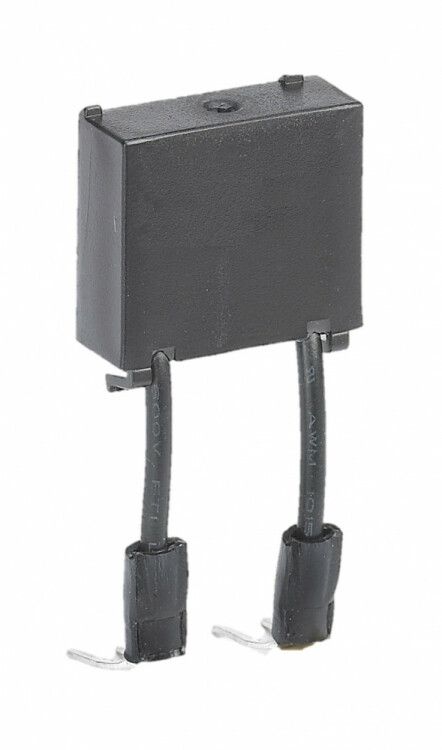

Ограничитель перенапряжения контакторов КМ-102 (25-38А) 24-48В AC ОП-02 от DEKraft предназначен для защиты катушки управления контактора от импульсных перенапряжений, возникающих при коммутации индуктивной нагрузки. Устройство совместимо с контактными аппаратами серии КМ-102 и применяется в системах автоматизации с питанием 24–48 В переменного тока.

Назначение и область применения

Ограничитель перенапряжения контакторов КМ-102 (25-38А) 24-48В AC ОП-02 устанавливается параллельно катушке управления контактора. Его задача - гашение высоковольтных импульсов, которые возникают при отключении катушки, особенно когда она управляет электромагнитными клапанами, реле или другими индуктивными нагрузками. Без такого устройства эти импульсы могут повредить изоляцию катушки, вызвать пробой полупроводниковых элементов в контроллере или привести к преждевременному выходу контактора из строя.

Подходит для использования в промышленных системах: станках с ЧПУ, конвейерах, системах вентиляции, насосных станциях и других установках с частыми циклами включения/выключения.

Технические характеристики

• Тип изделия: Ограничитель перенапряжений
• Род тока: Переменный (AC)
• Номинальное напряжение питания: 48 В
• Рабочий диапазон напряжения: 24–48 В AC
• Назначение: Резистивно-емкостное звено (RC-цепочка)
• Гарантийный срок: 36 месяцев
• Производитель: DEKraft (серия ОП-02)

Совместимость и монтаж

Ограничитель перенапряжения контакторов КМ-102 (25-38А) 24-48В AC ОП-02 рассчитан на использование именно с контактными аппаратами серии КМ-102, где рабочее напряжение катушки находится в пределах 24–48 В AC. Подключение выполняется напрямую к клеммам A1 и A2 катушки контактора - параллельно ей. Монтаж возможен как внутри распределительной коробки, так и на DIN-рейке рядом с контактором. Для надежной работы важно соблюдать полярность при подключении - хотя устройство работает с переменным током, рекомендуется использовать провода одинакового сечения и минимизировать длину соединений.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для оборудования низкого напряжения. Серия ОП-02 прошла внутренние испытания производителя DEKraft на соответствие нормам по защите от переходных процессов. Прямых указаний на соответствие международным стандартам (IEC, ГОСТ) в предоставленных данных нет - применение допускается в рамках технической документации производителя.

Преимущества

• Эффективно снижает амплитуду импульсов перенапряжения до безопасного уровня
• Не требует внешнего питания - работает автономно
• Имеет долгий срок службы благодаря пассивной RC-структуре
• Защищает дорогостоящие компоненты управления - PLC, реле, микроконтроллеры
• Легко заменяемый модуль - не требуется перепрошивка или настройка

Ограничения применения

• Не предназначена для постоянного напряжения (DC) - только переменный ток (AC)
• Не подходит для катушек с напряжением выше 48 В AC
• Не обеспечивает защиту от сетевых скачков напряжения (например, от удара молнии) - только от коммутированных импульсов
• Не используется в качестве основного средства защиты входных цепей контроллеров - лишь дополнительная мера против реактивных выбросов

Примеры использования

• На станке с ЧПУ: защита катушки контактора, управляющего охлаждением шпинделя
• В системе конвейера: предотвращение сбоев в работе ПЛК при выключении моторного контактора
• В насосной станции: продление срока службы катушки контактора, включающей насосы с высокой индуктивностью

Практические советы

• Проверьте напряжение катушки контактора перед установкой - ОП-02 работает только при 24–48 В AC
• Если контактор имеет две катушки (например, для двойного управления), установите ОП-02 на каждую отдельно
• При замене старого ограничителя - проверьте целостность цепочки: если конденсатор вздут или резистор потемнел - замените весь модуль
• Не используйте вместо ОП-02 диоды или MOV-элементы - они работают по другому принципу и могут не сработать или вызвать помехи
• При наличии нескольких контакторов в одной системе - убедитесь, что все имеют аналогичную защиту, чтобы избежать неравномерного износа
