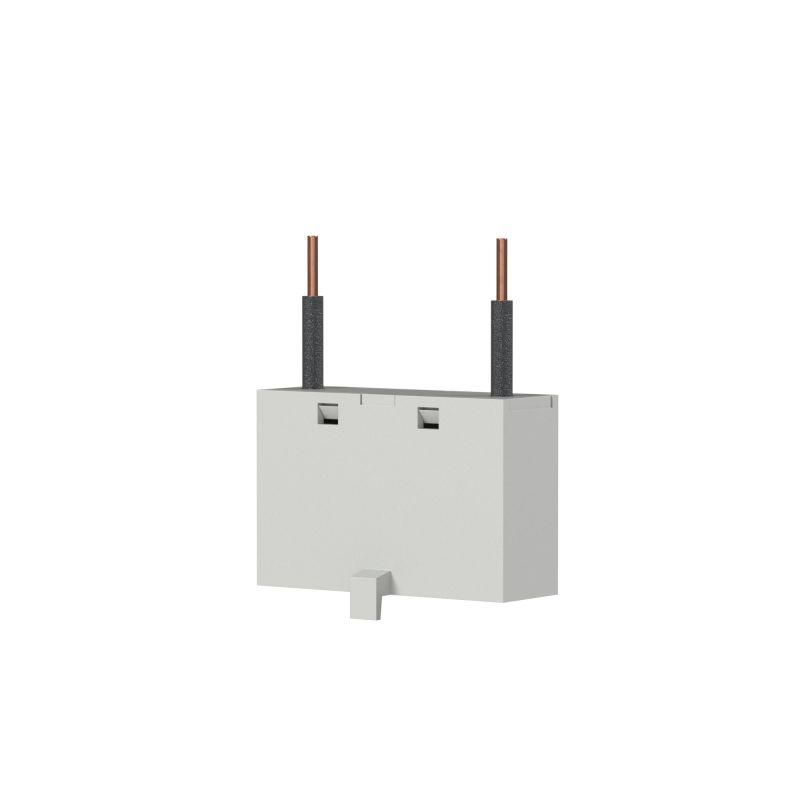

Ограничитель перенапряжений RC-типа для контакторов DSC050-105 24-48VAC | DSC105SSRA48 DKC ДКС

Ограничитель перенапряжений RC-типа для контакторов DSC050-105 24-48VAC - устройство для защиты цепей управления контактного оборудования от импульсных перенапряжений, возникающих при коммутации катушек. Применяется совместно с контакторами серий DSC050–DSC105, обеспечивает надёжную работу систем автоматизации на базе переменного тока 24–48 В. Артикул dsc105ssra48 соответствует модели с рабочим напряжением 48 В.

Назначение и область применения

Ограничитель перенапряжений RC-типа для контакторов DSC050-105 24-48VAC защищает электронные элементы управления - такие как микроконтроллеры, модули ввода/вывода, реле времени - от высоковольтных выбросов, которые возникают при выключении катушки контактора. Эти выбросы вызывают дуговое замыкание внутри контактов и могут выводить из строя чувствительную аппаратуру. Устройство устанавливается параллельно катушке контактора и снижает уровень переходных процессов до безопасной величины.

Подходит для применений в промышленной автоматике: станки, конвейеры, системы вентиляции, насосные установки, где используются контакторы DSC050–DSC105 с питанием 24–48 В переменного тока.

Технические характеристики

• Тип устройства: RC-ограничитель перенапряжений (резистивно-ёмкостная цепь)
• Тип тока: Переменный (AC)
• Номинальное напряжение: 48 В AC
• Рабочий диапазон напряжения: 24–48 В AC (совместим с контактными катушками этого класса)
• Интегрированное RC-звено: состоит из последовательно соединённых резистора и конденсатора, гашущего энергию индуктивного разряда

Совместимость и монтаж

Устройство предназначено исключительно для установки на контакторы серии DSC050–DSC105 с катушками на 24–48 В AC. Монтаж выполняется непосредственно на клеммы катушки контактора: два провода ограничителя подсоединяются параллельно обмотке управления. Нет необходимости в дополнительном питании - работает автономно за счёт энергии самоиндукции.

Не применяйте с постоянным током (DC), с другими типами контакторов или с напряжениями выше 48 В AC - это приведёт к выходу из строя RC-элементов.

Безопасность и стандарты

Произведён в соответствии с требованиями к аксессуарам для силовой аппаратуры группы DKC. Соответствует нормам безопасности IEC 60947-4-1 для устройств управления. Отсутствие открытых токоведущих частей позволяет использовать в условиях повышенной запылённости и влаги (не требует корпуса IP, так как устанавливается внутренне).

Преимущества

• Эффективно гасит импульсы напряжения до 1,5–2 кВ, характерные для коммутации катушек
• Увеличивает срок службы контактов и электронных плат управления
• Минимальный размер - легко помещается в щите без увеличения габаритов
• Не требует обслуживания и регулировок после установки
• Совместим с большинством современных контроллеров и PLC

Ограничения применения

• Не для цепей постоянного тока (DC)
• Не рассчитан на напряжения свыше 48 В AC - использование на 110/220 В приведёт к пробою конденсатора
• Не заменяет полноценный Surge Protector (SPD); служит только для защиты от собственного реактивного перенапряжения катушки контактора
• Не рекомендован для частот более 60 Гц без проверки теплового режима

Примеры использования

• Защита входов ПЛК от импульсов при отключении контактора нагревателя в термической камере
• Стabilизация сигнала управления в системе конвейера с несколькими DSC050–DSC105, работающими одновременно
• Установка перед реле времени в системе освещения здания, чтобы предотвратить ложные срабатывания

Практические советы

• Выбирайте именно модель dsc105ssra48 для катушек 48 В AC; для 24 В используйте аналогичный продукт с другим артикулом
• Проверьте соответствие типа катушки контактора - только переменный ток!
• При множественной установке в одном шкафу следите за температурой окружающей среды - не допускайте длительного нагрева выше +55 C
• Запрещено удлинять провода между ограничителем и катушкой - длинные провода создают паразитную индуктивность и снижают эффективность
• При ремонте всегда меняйте ограничитель вместе с контактом - даже если он кажется исправным, он мог уже выполнять свою функцию и истощил ресурс
