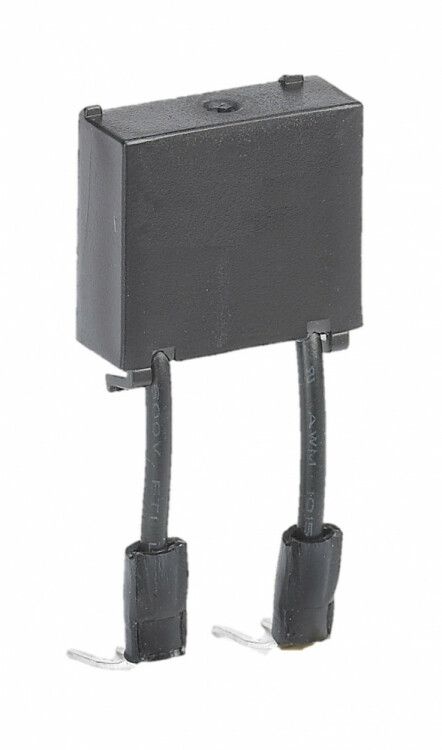

Ограничитель перенапряжения контакторов КМ-102 6А 24-48В_AC ОП-02 | 22196DEK |DEKraft APC

Ограничитель перенапряжения контакторов КМ-102 6А 24-48В AC ОП-02 от DEKraft предназначен для защиты катушек управления контакторов от импульсных перенапряжений, возникающих при коммутации индуктивных нагрузок. Устройство устанавливается прямо на клеммы катушки и работает в сетях переменного тока с напряжением 24–48 В.

Назначение и область применения

Ограничитель перенапряжения контакторов КМ-102 6А 24-48В AC ОП-02 защищает обмотку управления контактора от высоковольтных скачков напряжения, которые возникают при отключении катушки - особенно при работе с электромагнитными клапанами, реле, соленоидами и другими индуктивными нагрузками. Без этого устройства частые перегрузки могут привести к пробою изоляции катушки и выходу контактора из строя. Применяется в системах автоматизации, на конвейерах, в панелях управления промышленным оборудованием.

Технические характеристики

• Тип изделия: Ограничитель перенапряжений
• Род тока: Переменный (AC)
• Номинальное напряжение питания: 48 В (рабочий диапазон 24–48 В)
• Назначение: Резистивно-емкостное звено (RC-цепочка)
• Гарантийный срок: 36 месяцев
• Ток контактов: до 6 А

Совместимость и монтаж

Ограничитель перенапряжения контакторов КМ-102 6А 24-48В AC ОП-02 совместим со всеми контактами, имеющими катушку управления на 24–48 В AC. Монтируется непосредственно на клеммы катушки контактора - без необходимости изменения проводки. Подключение осуществляется параллельно катушке: один вывод ОП-02 подключается к одному выводу катушки, второй - ко второму. Никаких полярностей или фазировки не требуется. Размеры компактны, позволяют установить устройство даже в плотно укомплектованных шкафах управления.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для электрооборудования низкого напряжения. Произведён в соответствии с технологическими нормами DEKraft. Сертификаты на соответствие ГОСТ/IEC не указаны - рекомендуется проверять наличие сертификации для конкретной системы в зависимости от требований заказчика или регуляторных органов.

Преимущества

• Эффективно гасит импульсы перенапряжения за счёт RC-цепочки - продлевает срок службы катушки контактора
• Не требует внешнего питания - работает автономно
• Легко заменяемый модуль - не нужна переделка цепи
• Изготовлен в корпусе, устойчивом к вибрациям и температурным колебаниям

Ограничения применения

• Не предназначена для постоянного тока (DC) - применение на 24–48 В DC приведёт к отказу
• Не защищает от сетевых помех или грозовых перенапряжений - только от коммутационных импульсов
• Не рассчитана на ток выше 6 А - превышение может вызвать перегрев и повреждение
• Не используется в качестве основного средства защиты от перенапряжений в распределительных щитах

Примеры использования

• Защита катушки контактора на линии подачи воды в насосной станции
• Подключение к управляемым реле в системах вентиляции
• Стабилизация работы электромагнитных клапанов в пищевой промышленности
• Установка в панели управления конвейерной линией с частыми включениями/выключениями

Практические советы

• Перед установкой убедитесь, что напряжение катушки контактора находится в пределах 24–48 В AC - иначе ОП-02 не будет работать эффективно
• Проверьте целостность контактов катушки перед монтажом - грязь или окисление снижают надёжность соединения
• Если контактор часто выходит из строя - замена катушки бесполезна без установки ОП-02
• Запасной ОП-02 стоит хранить на объекте - он легко заменяется в течение минуты
• Не путайте с аналогичными устройствами других серий - ОП-02 имеет специфическую RC-схему, оптимизированную именно для контакторов КМ-102
