Ограничитель перенапряжений RC-типа для контакторов DSC050-105 24-48VAC | DSC040SSRA48 DKC ДКС

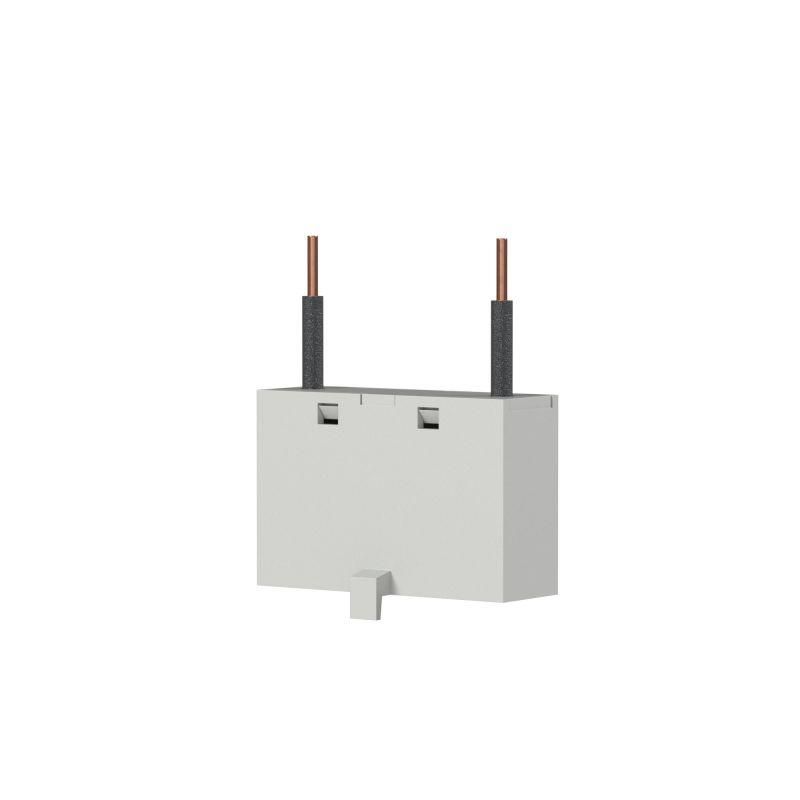

Ограничитель перенапряжений RC-типа для контакторов DSC050-105 24-48VAC - устройство для защиты цепей управления контактного оборудования от импульсных перенапряжений, возникающих при коммутации катушек. Применяется совместно с контакторами серий DSC009–DSC105 от бренда DKC, обеспечивает надёжную работу в сетях переменного тока 24–48 В.

Назначение и область применения

Ограничитель перенапряжений RC-типа для контакторов DSC050-105 24-48VAC защищает электронные элементы управления - такие как микросхемы, модули PLC, реле времени - от высокочастотных выбросов напряжения, которые возникают при выключении катушки контактора. Устройство устанавливается параллельно катушке контактора и гасит энергию самоиндукции, предотвращая пробой изоляции и выход из строя чувствительной аппаратуры. Подходит для систем автоматизации на объектах с частыми включениями/выключениями: конвейеры, насосные станции, системы вентиляции, оборудование с пневматикой и гидравликой.

Технические характеристики

• Тип устройства: RC-ограничитель перенапряжений (резистивно-ёмкостная цепь)
• Тип тока: переменный (AC)
• Номинальное рабочее напряжение: 48 В AC
• Рабочий диапазон напряжения: 24–48 В AC
• Назначен для использования с контактными группами типов DSC009–DSC105

Совместимость и монтаж

Ограничитель перенапряжений RC-типа для контакторов DSC050-105 24-48VAC монтируется непосредственно на выводы катушки контактора. Для установки требуется отключение питания, доступ к клеммам катушки и подключение двух проводов: один - к одному зажиму катушки, второй - ко второму. Нет необходимости в дополнительном питании. Совместим со всеми контактными изделиями серии DSC009–DSC105, в том числе с моделями DSC040SSRA48. Не применяется с постоянным током (DC) или при напряжении выше 48 В AC.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для электрооборудования низкого напряжения. Произведено компанией DKC (ДКС) в рамках стандарта IEC 60947-4-1 для силовой и контрольной аппаратуры. Материалы корпуса - термостойкий пластик, обеспечивающий безопасную работу при температуре до +70 C.

Преимущества

• Эффективно снижает уровень ЭМП (электромагнитных помех), продлевая срок службы контроллеров и плат управления
• Не требует внешнего питания и сложной настройки
• Имеет компактные размеры - легко помещается рядом с контактором даже в плотно укомплектованном щите
• Высокая надёжность благодаря пассивной схеме (нет активных компонентов, которые могут выйти из строя)

Ограничения применения

• Не для цепей постоянного тока (DC) - использование на DC вызывает перегрев и отказ
• Запрещено применять при напряжении свыше 48 В AC - возможен пробой конденсатора
• Не заменяет полноценный Surge Protector; работает только против импульсов от собственной катушки контактора, а не от внешних скачков в сети
• Не рассчитан на длительное воздействие повышенной влажности или открытых условий - используется внутри распределительных шкафов

Примеры использования

• Защита входов PLC при управлении двигателем через контактор DSC050-105 в цехе сборки
• Стabilизация сигнала в системе автономного освещения с использованием контактора DSC040SSRA48
• Подключение к катушкам контакторов в системах теплоснабжения, где часто происходят включения насосов

Практические советы

• Выбирая ограничитель, проверьте соответствие номинальному напряжению катушки контактора - 24 В или 48 В AC. Перед установкой отключите питание!
• При наличии нескольких контакторов в одном щите - используйте по одному ограничителю на каждый, чтобы избежать взаимного влияния.
• Если после установки наблюдаются сбои в работе управления - проверьте правильность подключения: провода должны быть надёжно закреплены, без люфтов.
• Ограничитель перенапряжений RC-типа для контакторов DSC050-105 24-48VAC не требует обслуживания, но рекомендуется периодически осматривать на предмет нагрева, трещин или следов оплавления - особенно при частых циклах работы.
