Ограничитель перенапряжения контакторов КМ-102 (80-95А) 24-48В_AC ОП-02 | 22208DEK |DEKraft APC

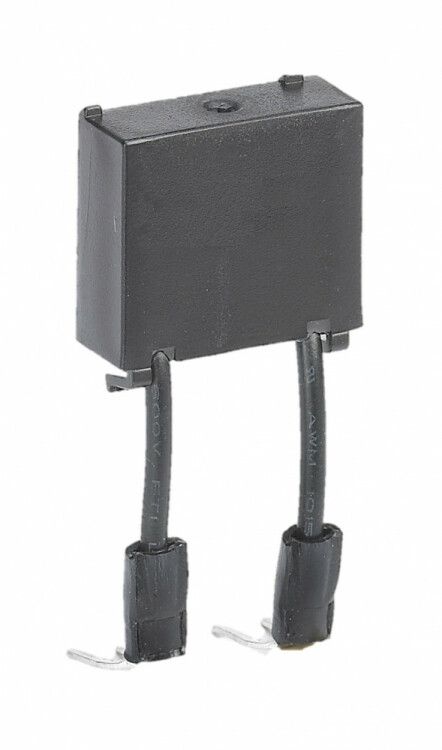

Ограничитель перенапряжения контакторов КМ-102 (80–95 А) 24–48 В AC ОП-02 от DEKraft предназначен для защиты катушек управления контактного оборудования от импульсных перенапряжений, возникающих при коммутации индуктивной нагрузки. Устройство совместимо с сериями контакторов КМ-102 и применяется в системах автоматизации с переменным током.

Назначение и область применения

Ограничитель перенапряжения контакторов КМ-102 (80–95 А) 24–48 В AC ОП-02 устанавливается параллельно катушке управления контактора. Его задача - гашение высоких напряжений, которые возникают при отключении катушки, особенно когда она питается от сети переменного тока. Без такого устройства эти скачки могут повредить изоляцию катушки, вызвать пробой полупроводниковых элементов в цепях управления или нарушить работу микроконтроллеров.

Подходит для установки в пультах управления, щитах автоматики, на станках, конвейерах, насосных станциях и других объектах с частым включением/выключением электромагнитных катушек.

Технические характеристики

• Тип изделия: Ограничитель перенапряжений
• Род тока: Переменный (AC)
• Номинальное напряжение питания: 48 В
• Рабочий диапазон напряжения: 24–48 В AC
• Назначение: Резистивно-ёмкостное звено (RC-цепочка)
• Гарантийный срок: 36 месяцев

Резистивно-ёмкостная схема обеспечивает мягкое затухание энергии, накопленной в индуктивности катушки, снижая уровень переходных процессов до безопасных значений. Напряжение 48 В - типичное для промышленных систем управления; устройство работает надёжно в этом диапазоне, даже при колебаниях +-20 %.

Совместимость и монтаж

Ограничитель перенапряжения контакторов КМ-102 (80–95 А) 24–48 В AC ОП-02 рассчитан на подключение к клеммам катушки контакторов серии КМ-102. Монтаж выполняется непосредственно на выводы катушки или через клеммы распределительной коробки. Подключение осуществляется параллельно - один провод на L1, второй на L2 катушки. Обязательно соблюдать полярность при использовании в сетях постоянного тока - здесь же используется переменный ток, поэтому полярность не имеет значения.

Не требует внешнего питания. Размеры компактны - легко помещаются внутри корпуса контактора или рядом с ним. Для удобства монтажа выходные провода имеют заизолированные наконечники.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для электрооборудования средней мощности, применяемого в промышленной автоматике. Хотя явного указания на соответствие ГОСТ или IEC нет, принцип работы и материалы используются в соответствии с международными практиками для RC-защиты катушек. Применяется в системах класса IP20 и выше - сам по себе не является герметичным изделием, поэтому не рекомендован для открытых площадок без бронированного исполнения.

Преимущества

• Эффективно снижает амплитуду импульсов перенапряжения до уровня, не опасного для электроники управления
• Имеет длительный гарантийный срок - 3 года - что говорит о качественной сборке и долговечности компонентов
• Не требует обслуживания после установки
• Замена аналогов более дорогих решений (например, TVS-диодов) при сохранении надёжности
• Совместим со всеми контактными моделями КМ-102, работающими на 24–48 В AC

Ограничения применения

• Не предназначены для постоянного тока - работают исключительно с переменным током (AC)
• Не подходят для напряжений ниже 24 В или выше 48 В - возможен недостаточный эффект гашения или перегрузка
• Не защищает от внешних помех (молнии, ЭМИ) - только от внутренних коммутированных выбросов
• Не следует использовать в условиях повышенной запылённости без дополнительной защиты корпуса
• Не заменяет предохранители или УЗО - дополняет их функционал

Примеры использования

• Защита катушки контактора на линии подачи воды в насосной станции с частыми включениями
• Стандартная доработка системы управления конвейером с несколькими КМ-102
• Обновление старого шкафа автоматики, где часто выгорали катушки из-за отсутствия RC-зашиты
• Установка в пульте управления металлорежущего станка с пневматическими клапанами

Практические советы

• Проверьте напряжение на катушке перед установкой - если там 220 В, этот ОП-02 не подойдёт
• При замене старого ограничителя - обязательно отключите питание, так как катушка остаётся под напряжением во время работы контактора
• Если в вашей системе несколько контакторов - можно установить по одному ОП-02 на каждый, чтобы избежать взаимного влияния
• Не закрывайте устройство термоусадкой или изолирующей лентой полностью - нужен доступ к теплоотводу
• При появлении трещин на корпусе или изменении цвета - замените сразу, даже если контактор продолжает работать
