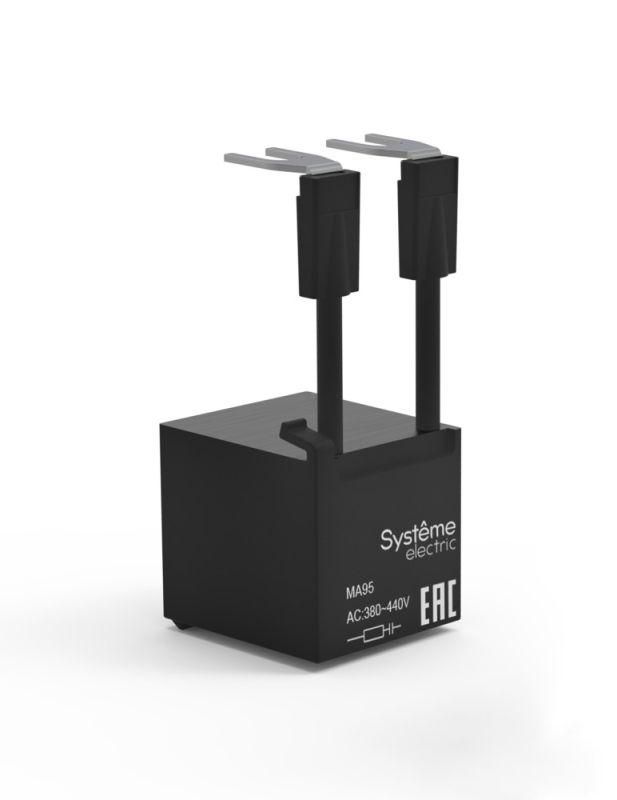

Модуль ограничения перенапряжения MC1E RC 24-48В 80-95А Systeme Electric MA951RC

Модуль ограничения перенапряжения MC1E RC 24-48V 80-95A - это резистивно-ёмкостной элемент, предназначенный для защиты цепей управления контакторов серии SystemePact MC1E от импульсных перенапряжений, возникающих при отключении катушки. Бренд SE (Systeme) предлагает этот модуль как надёжное решение для систем автоматизации, где важна стабильная работа электромагнитных устройств.

Назначение и область применения

Модуль ограничения перенапряжения MC1E RC 24-48V 80-95A устанавливается параллельно катушке контактора для подавления высокочастотных импульсов, которые возникают при отключении тока через индуктивную нагрузку. Он защищает чувствительную электронику - контроллеры, датчики, PLC - от повреждений из-за коммутационных помех. Применяется в системах управления промышленными станками, конвейерами, насосами и другим оборудованием, где используются контакторы системы SystemePact MC1E с током 80–95 А.

Технические характеристики

• Номинальное напряжение питания: 24–48 В переменного тока (AC)
• Тип устройства: Варистор с RC-фильтром (резистивно-ёмкостной элемент)
• Тип тока: Переменный (AC)
• Ток контактора: 80–95 А (соответствует сериям SystemePact MC1E)
• Метод установки: Фронтальный монтаж - крепится непосредственно на корпус контактора

Совместимость и монтаж

Модуль ограничения перенапряжения MC1E RC 24-48V 80-95A совместим исключительно с контактными аппаратами серии SystemePact MC1E, рассчитанными на ток 80–95 А. Установка выполняется на переднюю панель контактора - модуль плотно фиксируется на специальных клеммах, не требует дополнительного крепления. Подключение осуществляется параллельно катушке контактора: провода от модуля подсоединяются к тем же точкам, что и питание катушки. Нет необходимости в изменении схемы управления - модуль работает автономно.

Преимущества

• Эффективно снижает уровень перенапряжений до безопасных значений, предотвращая пробои в электронике
• Увеличивает время отпускания контактора в 1,5–2 раза - это снижает риск “прилипания” якоря при слабых сетевых колебаниях
• Не требует внешнего питания и обслуживания
• Интегрированная конструкция минимизирует паразитные индуктивности, характерные для внешних RC-цепей
• Совместим с заводской комплектацией контакторов SystemePact MC1E - замена или доработка схемы не нужны

Ограничения применения

• Не предназначен для постоянного тока (DC) - применение на DC-катушках вызывает перегрев и выход из строя
• Не совместим с другими сериями контакторов вне SystemePact MC1E (например, MC2, LC1D и аналоги)
• Не защищает от скачков напряжения в силовой цепи - только от импульсов на стороне управления
• Не рекомендован для сред с температурой выше +60 C - возможна деградация ёмкости

Примеры использования

• Защита входов ПЛК при управлении промышленными насосами через контакторы SystemePact MC1E
• Стабилизация работы реле и датчиков в конвейерных линиях с частыми включениями/выключениями
• Подавление помех в системах автоматического контроля технологических процессов

Практические советы

• Проверьте, что ваш контактор действительно относится к серии SystemePact MC1E с током 80–95 А - другие модели не подходят
• При замене старого модуля используйте оригинальный артикул ma951rc - аналоги могут иметь отличные временные параметры
• Не допускайте механического воздействия на модуль после установки - он расположен рядом с движущимися частями контактора
• Если наблюдается повышенный нагрев модуля - проверьте правильность подключения и наличие перегрузок в цепи катушки
• Для систем с частыми включениями (более 1000 раз/час) использование этого модуля обязательно - без него срок службы электроники сокращается в 3–5 раз
