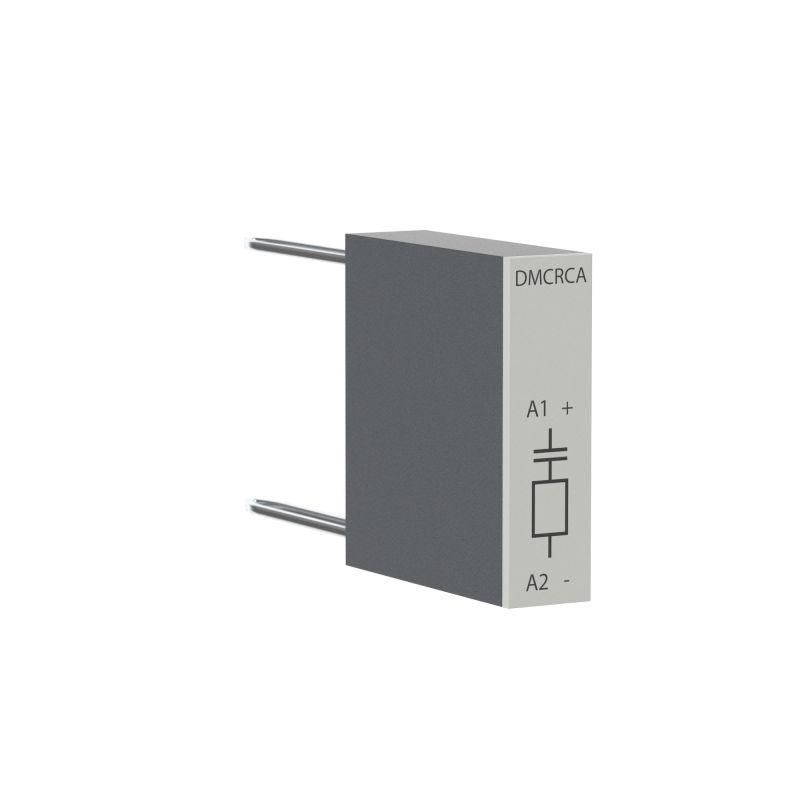

Ограничитель перенапряжений для миниконтакторов DMC и реле DCR RC-типа 24-48V | DMCRCA048B DKC ДКС

Ограничитель перенапряжений для миниконтакторов DMC и реле DCR RC-типа 24-48V (DKC, YON) - это защитный модуль, который снижает импульсы высокого напряжения на катушках управления миниконтакторов и реле, продлевая срок службы электромагнитных устройств. Артикул dmcrca048b соответствует модели с рабочим напряжением 48 В переменного тока.

Назначение и область применения

Ограничитель перенапряжений для миниконтакторов DMC и реле DCR RC-типа 24-48V (DKC, YON) предназначен для защиты катушек управления от выбросов напряжения, возникающих при коммутации индуктивной нагрузки - например, при отключении контактора или реле. Устройство предотвращает пробой изоляции, повреждение микросхем и преждевременный выход из строя электронных элементов. Применяется в системах автоматизации: управление насосами, вентиляцией, конвейерами, станками с частичным регулированием скорости.

Технические характеристики

• Тип изделия: Ограничитель перенапряжений с резистивно-ёмкостным фильтром (RC-звено)
• Номинальное напряжение: 48 В переменного тока (AC)
• Тип тока: Только переменный (не постоянный ток)
• Монтаж: На переднюю панель миниконтактора DMC или реле DCR
• Совместим с сериями: Аксессуары для мини-контакторов 7А – 16А

Совместимость и монтаж

Установка осуществляется непосредственно на переднюю панель совместимых миниконтакторов DMC и реле DCR. Нет необходимости использовать инструменты - модуль фиксируется механически через штатные крепления. Поддерживает одновременную установку других аксессуаров (например, кнопочных модулей или световой индикации). Не совместим с контактными устройствами вне серии DMC/DCR или с другим типом катушек (например, 220 В AC или DC).

Безопасность и стандарты

Изделие проектировалось в соответствии с требованиями к защите электронных цепей управления в промышленном оборудовании. Конструкция обеспечивает безопасную работу в условиях нормальных температур и влажности, указанных для оборудования класса IP20. Сертификационные документы не указаны - рекомендуется проверить соответствие проектным нормам (ГОСТ Р 50030.5.1, IEC 60947-5-1) при внедрении в ответственные системы.

Преимущества

• Не требует внешнего питания - работает автономно за счёт энергии коммутируемой катушки
• Замена старого или вышедшего из строя ограничителя происходит за минуты без демонтажа основного устройства
• Эффективно гасит обратную ЭДС, вызванную распадом магнитного поля в катушке
• Поддерживает надёжную работу в средах с частыми включениями/выключениями

Ограничения применения

• Не для постоянного тока (DC) - использование на 24–48 V DC приведёт к отказу
• Работает только с катушками на 48 В AC; не подходит для 24 В, 110 В или 220 В
• Не заменяет полноценный TVS-диод или MOV-защиту в мощных цепях с высокими импульсами
• Не предназначены для работы в условиях повышенной запылённости или влаги без дополнительной герметизации корпуса

Примеры использования

• Защита катушки миниконтактора DMC в системе управления воздушными клапанами на пищевом участке
• Стабилизация сигнала управления реле DCR в автоматической линии упаковки
• Снижение помех в контроллере PLC при работе нескольких контакторов на одной шине

Практические советы

• Проверьте напряжение катушки вашего контактора до установки - даже 10 % отклонения от 48 В AC может снизить эффективность
• При многократных отказах контактора, не связанных с механическим износом, первым делом проверьте наличие и состояние этого ограничителя
• Если используется несколько модулей на одном щите - убедитесь, что они установлены именно на катушках, а не на входных терминалах
• Артикул dmcrca048b - единственный вариант для 48 В AC в этой серии; аналоги с другими значениями не взаимозаменяемы
