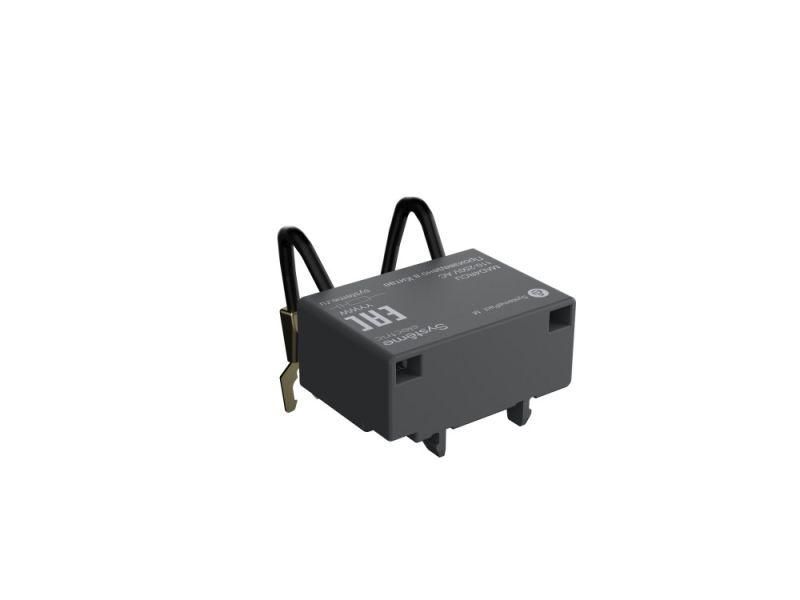

Модуль ограничения перенапряжения MC1D RC 24-48V AC SE Systeme Electric MAD4RCE

Модуль ограничения перенапряжения MC1D RC 24-48V AC SE - это резистивно-ёмкостной фильтр (RC-элемент) от Systeme Electric, предназначенный для защиты цепей управления контакторов серии SystemePact MC1D от импульсных перенапряжений, возникающих при коммутации катушек переменного тока. Артикул mad4rce обеспечивает надёжную работу в системах с высокой чувствительностью к высокочастотным помехам.

Назначение и область применения

Модуль ограничения перенапряжения MC1D RC 24-48V AC SE защищает электронные компоненты и управляющие устройства от скачков напряжения, которые возникают при выключении катушки контактора. Особенно важен в системах с чувствительными контроллерами, PLC, датчиками или цифровой аппаратурой. Подходит для установки на контакторы серии SystemePact MC1D, где требуется снижение радиопомех и предотвращение ложных срабатываний.

Технические характеристики

• Тип изделия: варисторный RC-фильтр (резистивно-ёмкостной элемент)
• Номинальное напряжение: 24–48 В переменного тока (AC)
• Тип тока: только переменный (AC)
• Подключение: безвинтовое боковое крепление - совместимо с контактными группами модулей MC1D
• Гармонические искажения: допустимо до 5 % - работает только при почти синусоидальном напряжении
• Время отпускания: увеличивается в 1,2–2 раза по сравнению с базовым значением

Совместимость и монтаж

Модуль ограничения перенапряжения MC1D RC 24-48V AC SE предназначен исключительно для установки на контакторы системы SystemePact MC1D. Крепится через боковые разъёмы без использования инструментов - просто вставляется в гнездо катушки. Не совместим с другими сериями контакторов, даже если они имеют аналогичное напряжение. Установка возможна только после отключения питания и проверки соответствия модели контактора.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для устройств управления низковольтных цепей. Хотя явных указаний на соответствие IEC/EN не указано, применение в рамках серии SystemePact гарантирует соблюдение внутренних стандартов производителя. Для работы в условиях повышенной электромагнитной опасности рекомендовано использовать только в сочетании с одобренными контактными устройствами.

Преимущества

• Эффективно подавляет высокочастотные импульсы, вызываемые коммутацией катушек
• Не требует внешнего питания - работает автономно
• Быстрый и удобный монтаж благодаря безвинтовому соединению
• Уменьшает риск повреждения чувствительной электроники в автоматических системах

Ограничения применения

• Не применяется при постоянном токе (DC) - только для переменного тока (AC)
• Запрещено использование при наличии более чем 5 % гармонических искажений в сети - искажённая форма сигнала снижает эффективность
• Увеличенное время отпускания контактора (до 2 раз) может влиять на циклы управления - важно учитывать при проектировании логики ПЛК
• Не заменяет полноценный Surge Protector - предназначен лишь для защиты катушки контактора, а не всей цепи

Примеры использования

• Автоматизация производства: управление двигателями на конвейерах с частотниками и PLC
• Управление насосами и вентиляторами в системах HVAC с чувствительными датчиками давления
• Станки с ЧПУ, где ложные сигналы от перенапряжений могут вызвать аварию
• Оборудование пищевой и фармацевтической промышленности, где требуется бесперебойная работа контроля

Практические советы

• Перед установкой проверьте модель контактора - модуль совместим только с MC1D из серии SystemePact
• Если система использует частотные преобразователи или мощные нагрузки - дополнительно протестируйте форму напряжения на наличие гармоник
• Учитывайте увеличенное время отпускания при настройке временных интервалов в программе ПЛК - задержка может вызвать сбои в последовательностях операций
• Не устанавливайте параллельно другие фильтры или TVS-диоды - это может нарушить баланс RC-цепи и снизить защиту
• Артикул mad4rce - единственный подходящий вариант для данного класса оборудования; аналоги других брендов не обеспечивают ту же степень совместимости
