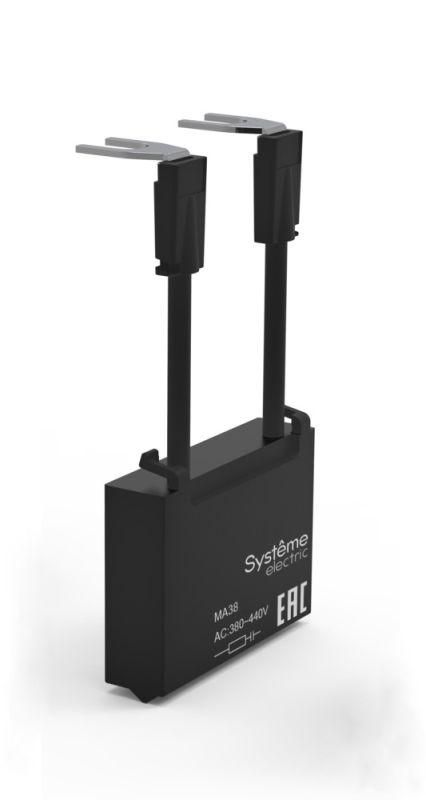

Модуль ограничения перенапряжения MC1E RC 24-48В 25-38А Systeme Electric MA381RC

Модуль ограничения перенапряжения MC1E RC 24-48V 25-38A - это резистивно-ёмкостной фильтр, предназначенный для защиты электромагнитных катушек контакторов серии SystemePact MC1E от импульсных перенапряжений, возникающих при отключении. Бренд SE (Systeme) выпускает этот модуль как часть системы управления с высокими требованиями к надёжности, особенно в условиях частых включений/выключений.

Назначение и область применения

Модуль ограничения перенапряжения MC1E RC 24-48V 25-38A защищает контактные группы и управляющие цепи контакторов от скачков напряжения, которые возникают при отключении катушки. Без такого фильтра эти импульсы могут повредить чувствительную электронику, вызвать дуговое переключение контактов или создавать радиопомехи. Применяется исключительно с контакторами SystemePact MC1E номинальным током 25–38 А. Подходит для автоматических линий, конвейеров, насосных станций и другого оборудования с частыми циклами включения/отключения.

Технические характеристики

• Тип устройства: резистивно-ёмкостной (RC) фильтр - сочетание резистора и конденсатора для поглощения энергии размыкания;
• Номинальное напряжение: 24–48 В переменного тока (AC) - работает только с сетями постоянного уровня напряжения в этом диапазоне;
• Тип тока: переменный (AC) - не предназначен для работы с постоянным током;
• Тип изделия: варистор - хотя указан как варистор, фактически это RC-элемент, что важно для правильной интерпретации функции;
• Ток контактора: совместим с системами 25–38 А - не используется с более слабыми или мощными контакторами;
• Монтаж: фронтальный - устанавливается прямо на переднюю панель контактора, без дополнительных проводов.

Совместимость и монтаж

Модуль ограничения перенапряжения MC1E RC 24-48V 25-38A совместим только с контактными устройствами из серии SystemePact MC1E. Установка выполняется путём вставки в специальные разъёмы на лицевой стороне контактора - никаких инструментов или пайки не требуется. Нельзя использовать с другими сериями контакторов, даже если они имеют аналогичный ток. Перед установкой проверьте соответствие номера модели на корпусе контактора и на упаковке модуля.

Преимущества

• Эффективно снижает уровень коммутационных перенапряжений до безопасных значений;
• Увеличивает срок службы контактов контактора за счёт уменьшения дугового износа;
• Снижает электромагнитные помехи, влияющие на соседние контроллеры и датчики;
• Не требует внешнего питания - работает автономно за счёт энергии размыкания катушки;
• Легко заменяемый - можно вынуть и заменить без демонтажа всего контактора.

Ограничения применения

• Не применяется с постоянным током (DC) - только для AC 24–48 В;
• Не совместим с контактными устройствами вне серии SystemePact MC1E;
• Запрещено использовать с токами выше 38 А или ниже 25 А - возможна недостаточная защита или перегрев;
• Не является средством защиты от сетевых перенапряжений (молнии, скачки сети) - только от внутренних коммутационных импульсов;
• Увеличивает время отпускания контактора в 1,5–2 раза - это может влиять на быстродействие в критически важных циклах управления.

Примеры использования

• Автоматизированные линии производства с частыми запусками/остановками двигателей;
• Системы водоснабжения с насосами, включающимися по давлению;
• Конвейеры с управляемыми остановками;
• Оборудование с PLC-контроллерами, где помехи от контакторов могут сбивать сигналы.

Практические советы

• При замене старого модуля всегда используйте оригинальный артикул ma381rc - другие RC-фильтры могут иметь отличные временные параметры;
• Если после установки контактор медленнее отключается - это нормально, но если задержка больше чем в 2 раза - проверьте целостность конденсатора;
• Не устанавливайте модуль в местах с повышенной температурой (>60 C) - это сокращает срок службы конденсатора;
• Проверяйте плотность посадки: плохой контакт между модулем и контактором снижает эффективность защиты;
• Используйте только с катушками на 24–48 В AC - применение на 220 В или DC приведёт к выходу из строя.
