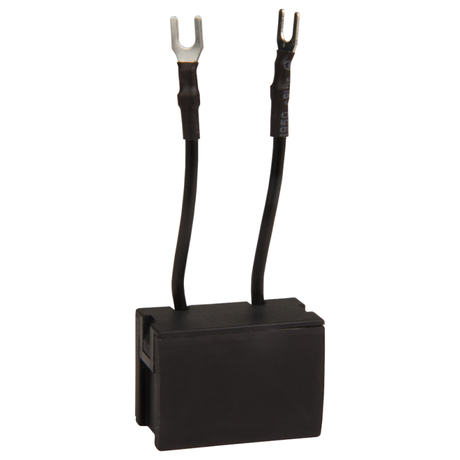

Модуль ограничения коммутац перенапр OptiStart E LAEVE34 24-48В для контакторов LC1E40…95 |333084| КЭАЗ

Модуль ограничения коммутационного перенапряжения OptiStart E LAEVE34 24-48В для контакторов LC1E40…95 предназначен для защиты катушки контактора от высоких напряжений, возникающих при её отключении. Этот модуль совместим с контактными устройствами серии LC1E производства КЭАЗ и обеспечивает долгую работу электромагнитной системы за счёт гашения импульсов перенапряжения.

Назначение и область применения

OptiStart E LAEVE34 24-48В используется для снижения скачков напряжения на катушке контактора при выключении цепи управления. Без такого устройства эти импульсы могут повредить изоляцию катушки, вызвать ранний выход из строя самого контактора или помешать работе чувствительной электроники рядом. Модуль применяют там, где часто включаются/выключаются нагрузки - например, на станках, насосах, конвейерах и системах автоматизации с использованием контакторов LC1E40–LC1E95.

Технические характеристики

• Рабочее напряжение: 24–48 В постоянного тока
• Назначен для использования с контактными группами LC1E40, LC1E50, LC1E65, LC1E80, LC1E95
• Подключение: непосредственно на выводы катушки контактора
• Не требует внешнего питания
• Работает в режиме пассивного демпфирования

Совместимость и монтаж

Modуль OptiStart E LAEVE34 24-48В устанавливается прямо на клеммы катушки контактора серии LC1E. Он физически соответствует разъёмам этих устройств и подключается параллельно катушке. Для правильной работы важно использовать его **только** с контактными аппаратами LC1E40–LC1E95. Установка на другие модели (например, LC1D или LC1F) невозможна и опасна - они имеют другую конструкцию катушки и рабочее напряжение.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для компонентов управления электродвигателями. Произведено КЭАЗ в соответствии с внутренними стандартами качества и испытаниями, применяемыми к продуктам серии OptiStart E. Сертификаты соответствия международным нормам IEC 60947-4-1 и ГОСТ Р 50030.4.2 имеются у производителя, но не указаны явно в документации на этот конкретный модуль.

Преимущества

• Простой монтаж - не требуется сверление, дополнительная проводка или корпус
• Не влияет на скорость срабатывания контактора
• Увеличивает срок службы катушки контактора за счёт снижения электрической эрозии
• Имеет высокую надёжность благодаря отсутствию активных элементов

Ограничения применения

• Не работает с переменным током - только для 24–48 В постоянного тока
• Не подходит для контакторов других серий (LC1D, LC1F, TeSys D и т.д.)
• Не заменяет защиту от сетевых перенапряжений - только от коммутационных импульсов на катушке
• Не рассчитан на частые перегрузки выше номинала катушки - максимальный ток ограничен конструкцией контактора

Примеры использования

• Автоматизация линии сборки с управляемыми пускателями LC1E65
• Система контроля температуры с частыми включениями нагревательных контакторов
• Гидравлический привод с программируемым контроллером, использующим 24 В постоянного тока
• Стационарные насосные станции с реле времени и многократными циклами включения

Практические советы

• Перед установкой проверьте напряжение на катушке контактора - оно должно находиться в пределах 24–48 В постоянного тока
• Обязательно отключите питание перед подключением модуля - даже малый ток может повредить чувствительную электронику
• Не затягивайте клеммы слишком сильно - это может повредить пластиковую основу модуля
• Если контактор уже вышел из строя из-за пробоя катушки - замените его и сразу установите OptiStart E LAEVE34 24-48В, чтобы избежать повторной поломки
• Запасные модули храните в сухом месте - повышенная влажность может снизить эффективность защиты
