Ограничитель перенапряжения контакторов КМ-102 (9-18А) 24-48В_AC ОП-02 | 22199DEK |DEKraft APC

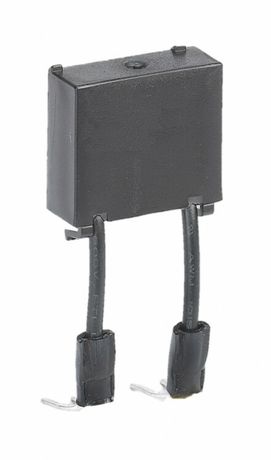

Ограничитель перенапряжения контакторов КМ-102 (9-18А) 24-48В AC ОП-02 от DEKraft предназначен для защиты катушек управляемых контакторов от импульсных перенапряжений, возникающих при коммутации индуктивной нагрузки. Устройство устанавливается прямо на клеммы катушки и совместимо с контактными аппаратами серий КМ-102.

Назначение и область применения

Ограничитель перенапряжения контакторов КМ-102 (9-18А) 24-48В AC ОП-02 защищает обмотку управления контактора от высоких напряжений, которые возникают при выключении катушки - особенно когда она питается переменным током. Без такого устройства эти скачки могут повредить изоляцию катушки, вызвать пробой полупроводниковых элементов в цепях управления или привести к преждевременному выходу контактора из строя.

Подходит для установки на контакторы с рабочим напряжением катушки 24–48 В переменного тока, в том числе модели КМ-102. Применяется в системах автоматизации: станках, конвейерах, насосных станциях, системах вентиляции и других объектах с частыми включениями/выключениями индуктивных нагрузок.

Технические характеристики

• Тип изделия: Ограничитель перенапряжений
• Род тока: Переменный (AC)
• Номинальное напряжение питания: 43 В
• Рабочий диапазон напряжения: 24–48 В AC
• Назначение: Резистивно-ёмкостное звено (RC-цепочка)
• Гарантийный срок: 36 месяцев
• Производитель: DEKraft / SE (Dekraft)
• Артикул: 22199dek

Резистивно-ёмкостная схема снижает скорость нарастания напряжения после отключения катушки, предотвращая образование дуги и выбросы энергии. Номинальное напряжение 43 В указывает оптимальную точку работы - устройство эффективно работает в рамках заявленного диапазона 24–48 В AC.

Совместимость и монтаж

Ограничитель перенапряжения контакторов КМ-102 (9-18А) 24-48В AC ОП-02 подключается параллельно катушке контактора через её клеммы. Монтаж выполняется без изменения проводки - достаточно отсоединить два провода от катушки, подключить их к входным клеммам ОП-02, а затем соединить выходные клеммы ОП-02 с тем же местом, где были исходные провода.

Устройство рассчитано на работу с контактными аппаратами класса до 18 А. Для контакторов с другими значениями тока (например, выше 18 А) требуется проверить соответствие типоразмера катушки и допустимую мощность ограничителя.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для оборудования низкого напряжения. Гарантийный срок 3 года свидетельствует о надёжности комплектующих и технологии изготовления. Серия ОП-02 прошла внутренние испытания производителем DEKRAFT на долговечность и термическую стабильность.

Преимущества

• Защита катушки контактора от импульсов, продлевает срок службы оборудования
• Не требует внешнего питания - работает автономно
• Легко заменяемый модуль - можно менять без демонтажа всего контактора
• Стандартный форм-фактор - совпадает с габаритами клемм контакторов КМ-102
• Высокая надёжность благодаря RC-схеме вместо более хрупких вариантов (например, варисторов)

Ограничения применения

• Не предназначена для постоянного тока (DC) - применение на DC-катушках недопустимо
• Не используется для защиты силовых цепей - только для цепей управления
• Не рекомендовано использовать при напряжении ниже 24 В или выше 48 В AC - возможна потеря эффективности
• Не обеспечивает защиту от сетевых помех или ударов молнии - для этого нужны другие устройства (SPD)

Примеры использования

• На станках ЧПУ с частыми циклами запуска/останова двигателей
• В системах управления лифтами и эскалаторами
• На конвейерных линиях с пневматическими клапанами и реле
• В распределительных щитах с множеством контакторов, работающих в режиме “вкл./выкл.”

Практические советы

• Перед установкой обязательно отключите питание всей цепи управления
• Проверьте маркировку катушки контактора - напряжение должно точно попадать в диапазон 24–48 В AC
• Не используйте ОП-02 в качестве замены неисправной катушки - он лишь защищает, но не восстанавливает работоспособность
• При наличии нескольких контакторов в одном шкафе - устанавливайте ОП-02 на каждый, даже если один уже имеет встроенную защиту
• Запасной ОП-02 стоит иметь в ремонтном наборе - часто именно этот маленький элемент становится причиной отказа целой системы
