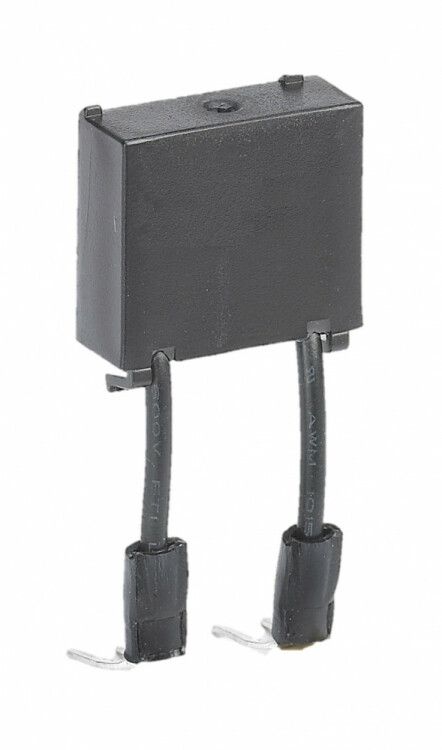

Ограничитель перенапряжения контакторов КМ-102 (40-65А) 24-48В AC ОП-02 - это устройство для защиты катушки управления контактора от импульсных перенапряжений, возникающих при коммутации индуктивной нагрузки. Бренд DEKraft предлагает этот компонент серии ОП-02 для надёжной работы систем автоматизации в условиях частых включений/выключений.

Назначение и область применения

Ограничитель перенапряжения контакторов КМ-102 (40-65А) 24-48В AC ОП-02 устанавливается параллельно катушке управления контактора. Его задача - гашение высоковольтных импульсов, которые возникают при отключении катушки, особенно когда она питается переменным током. Без этого устройства такие скачки напряжения повреждают электронику, контакты и другие элементы цепи управления.

Подходит для систем с контактными аппаратами на 40–65 А, работающими от сети 24–48 В переменного тока. Часто применяется в промышленной автоматике: на станках, конвейерах, насосных станциях, системах вентиляции и других объектах с частой коммутацией.

Технические характеристики

• Тип изделия: Ограничитель перенапряжений
• Род тока: Переменный (AC)
• Номинальное напряжение питания: 48 В (работает в диапазоне 24–48 В AC)
• Назначение: Резистивно-емкостное звено (RC-цепочка)
• Гарантийный срок: 36 месяцев

Резистивно-емкостное звено означает, что внутри устройства используются резистор и конденсатор, соединённые последовательно. Такая схема эффективно снижает скорость нарастания напряжения после отключения катушки, предотвращая пробой изоляции и дуговые разряды.

Совместимость и монтаж

Ограничитель перенапряжения контакторов КМ-102 (40-65А) 24-48В AC ОП-02 совместим с контактными аппаратами, имеющими катушку управления на 24–48 В AC. Устройство подключается напрямую к клеммам катушки - параллельно ей. Монтаж выполняется в щите управления, рядом с контактором. Подключение требует отключения питания и соблюдения правил электробезопасности.

Не требуется внешнее питание - работает за счёт энергии, выделяющейся при отключении катушки. Размеры и форма позволяют установить его в ограниченном пространстве, часто вблизи самого контактора.

Безопасность и стандарты

Устройство соответствует требованиям к защите электронных компонентов в промышленных системах. Хотя явного указания на соответствие ГОСТ или IEC нет, принцип действия и применяемые материалы типичны для серийных решений, используемых в Европе и России. Наличие гарантии 3 года подтверждает соответствие базовым нормам надёжности.

Преимущества

• Эффективно снижает уровень перенапряжений до безопасных значений
• Простая установка - не требует сложной настройки
• Не нуждается во внешнем питании
• Увеличивает срок службы контакторов и управляющей электроники
• Изготовлено компанией DEKraft - известным производителем комплектующих для автоматики

Ограничения применения

• Не предназначен для постоянного тока (DC) - только для переменного (AC)
• Не заменяет полноценный Surge Protector - работает только на уровне катушки контактора
• Не рассчитан на напряжения выше 48 В AC; при использовании с 220 В или 380 В катушками - неэффективен
• Не обеспечивает защиту от сетевых помех или грозовых импульсов - только от коммутационных

Примеры использования

• Защита катушки контактора на линии подачи воды в насосной станции
• Стабилизация работы системы управления конвейером с частыми пусками
• Установка в пульте управления станком с ЧПУ, где используется катушка 24 В AC
• Дополнение к старому контактору перед модернизацией контроллера

Практические советы

• Проверьте номинал катушки контактора - он должен точно попадать в диапазон 24–48 В AC. Превышение напряжения сделает ОП-02 бесполезным.
• При замене старого ограничителя - отключите питание, снимите провода и проверьте целостность клемм. Не допускайте перепутывания фазы и нуля.
• Если контактор работает в агрессивной среде (пыль, влага), дополнительно убедитесь, что корпус ОП-02 установлен в закрытом шкафу - сам по себе он не имеет IP-защиты.
• При частых отказах контакторов даже после установки ОП-02 - проверьте качество проводки и наличие других источников перенапряжений (например, частотных преобразователей).
