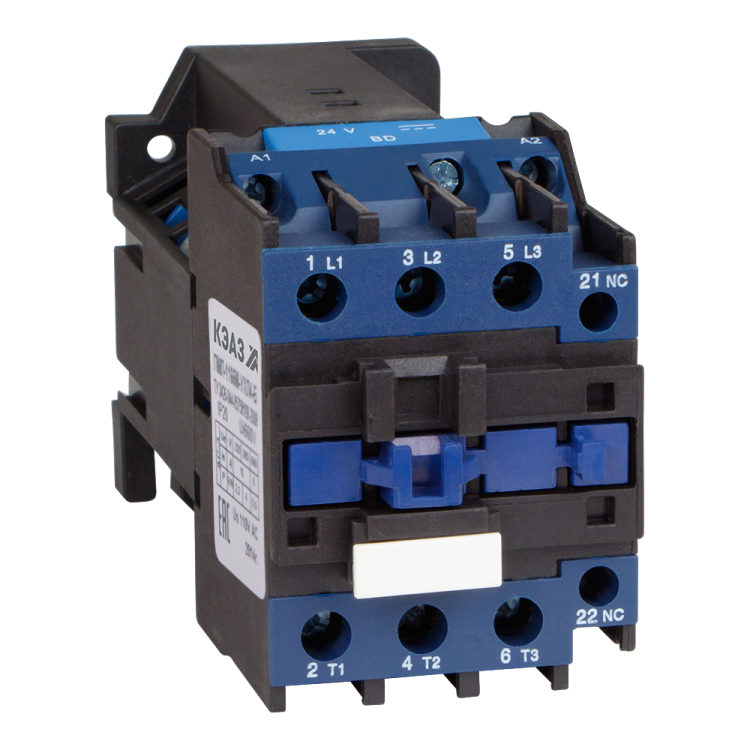

Контактор ПМЛ-2165ДМ УХЛ4 Б 32А кат. 24В DC КЭАЗ 246143

Контактор ПМЛ-2165ДМ-32А-24В-УХЛ4-Б от КЭАЗ — это надёжное устройство для коммутации цепей постоянного тока с нагрузкой до 32 А, предназначенное для установки на DIN-рейку. Применяется в системах автоматизации, где требуется управление двигателями и другими потребителями через слаботочную цепь 24 В DC.

Назначение и область применения

Контактор ПМЛ-2165ДМ-32А-24В-УХЛ4-Б используется для включения и отключения силовых цепей постоянного тока. Его основная задача — обеспечить безопасное удалённое управление оборудованием через управляющую катушку 24 В DC. Подходит для работы в системах автоматического контроля, на конвейерах, насосных станциях, устройствах питания постоянного тока и других промышленных объектах.

Технические характеристики

• Род тока: Постоянный (DC) — работает исключительно с источниками постоянного напряжения, не совместим с переменным током.
• Номинальный ток: 32 А — способен выдерживать длительную нагрузку до этого значения в силовой цепи.
• Напряжение катушки управления: 24 В DC — требует именно такого напряжения для срабатывания; допускаются небольшие колебания ±10%, но перенапряжение повредит катушку.
• Номинальная мощность электродвигателя: 15 кВт — оптимальна для управления двигателем этой мощности при питании от сети постоянного тока.
• Количество контактов: 1 нормально открытый (НО) + 1 нормально замкнутый (НЗ) — позволяет реализовать базовые схемы управления, включая аварийное отключение.
• Тип подключения: Винтовые зажимы — удобны для многожильных и одножильных проводов, требуют регулярной проверки затяжки.
• Способ монтажа: На DIN-рейку — стандартная фиксация для шкафов автоматики, не требует дополнительных креплений.
• Степень защиты: IP20 — защищает от прикосновения к токоведущим частям и крупным предметам, но не от пыли и влаги. Установка обязательна внутри закрытых щитов.
• Максимальное сечение кабеля: 6 мм² — для подключения силовых и управляющих цепей. Более толстые провода не войдут в зажимы.
• Климатическое исполнение: УХЛ4 — рассчитан на работу при температуре от −40°C до +40°C и повышенной влажности, подходит для помещений с контролируемым микроклиматом (цеха, склады, теплые помещения).

Совместимость и монтаж

Контактор ПМЛ-2165ДМ-32А-24В-УХЛ4-Б совместим со всеми типами DIN-реек шириной 35 мм согласно IEC 60715. Для монтажа достаточно защёлкнуть его на рейку. Подключение проводов выполняется винтовыми зажимами: силовые контакты — на верхние и нижние клеммы, управляющая катушка — на боковые выводы A1/A2. Обязательно соблюдайте полярность при подключении 24 В DC — неверная полярность не повредит контакт, но может не вызвать срабатывание.

Безопасность и стандарты

Произведён в соответствии с техническими условиями ТУ3420-091-05758109-2016. Соответствует требованиям безопасности для оборудования низкого напряжения. Отсутствие сертификата CE или UL не препятствует использованию в России и странах ЕАЭС, но важно учитывать местные нормы по электробезопасности при проектировании.

Преимущества

• Высокая механическая износостойкость благодаря конструкции КЭАЗ — срок службы до 1 млн операций.
• Надёжное срабатывание даже при низком уровне заряда источника 24 В DC — важное преимущество для систем с аккумуляторами.
• Простота замены — аналогичные модели серии ПМЛ имеют одинаковый корпус и крепление.
• Чёткое визуальное положение контактов — рычаг указывает состояние (включено/выключено).

Ограничения применения

• Не применяется в условиях высокой запылённости, сырости или на открытом воздухе — степень защиты IP20 недостаточна.
• Не подходит для коммутации переменного тока — использование на AC приведёт к отказу катушки и возможному возгоранию.
• Не рекомендован для частых включений более 600 раз в час — риск сваривания контактов при высоких токах.
• Не имеет встроенной защиты от перегрузки или короткого замыкания — необходимо применять внешние предохранители или автоматы.

Примеры использования

• Управление двигателем постоянного тока 15 кВт в ленточном конвейере.
• Переключение режимов работы системы освещения на базе LED-приборов с питанием от 24 В DC.
• Автоматическое отключение насоса при достижении заданного уровня жидкости в резервуаре.
• Коммутация цепей в системах энергообеспечения с резервными батареями (например, в транспорте или на объектах связи).

Практические советы

• Проверьте соответствие напряжения катушки 24 В DC перед первым включением — подача 110 В или 220 В сразу выведет изделие из строя.
• Используйте провода сечением не более 6 мм² — больший размер не поместится в зажимах и создаст плохой контакт.
• При монтаже в шкафу оставьте минимум 5 см свободного пространства вокруг контактора для теплоотвода — особенно при работе на пределе 32 А.
• Регулярно проверяйте затяжку винтов — ослабление контакта вызывает нагрев и выход из строя.
• Если нужна реверсивная схема — выбирайте другую модель (например, ПМЛ-2165ДМ-32А-24В-УХЛ4-Р); данный вариант нереверсивный.
