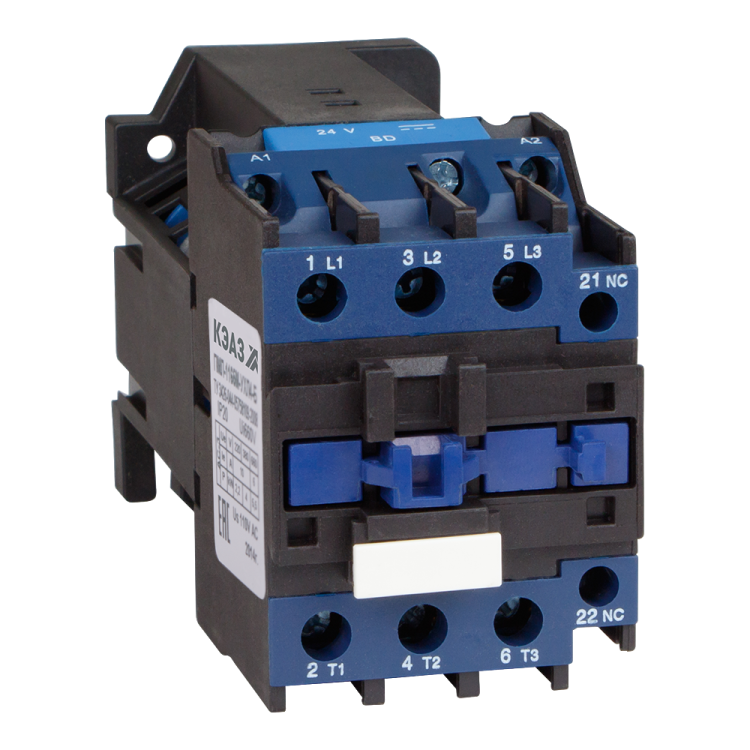

Контактор ПМЛ-2166ДМ УХЛ4 Б 32А кат. 24В DC КЭАЗ 246144

Контактор ПМЛ-2166ДМ-32А-24DC-УХЛ4-Б от КЭАЗ предназначен для коммутации нагрузок постоянного тока до 32 А, особенно в системах автоматизации с управлением от слаботочных цепей 24 В DC. Этот контактный аппарат применяется там, где требуется надёжное включение и отключение двигателей, нагревателей или других устройств с высокой частотой переключений.

Назначение и область применения

Контактор ПМЛ-2166ДМ-32А-24DC-УХЛ4-Б используется для удалённого включения и выключения электрических цепей переменного и постоянного тока. Его основная задача - управлять мощными нагрузками через слаботочную цепь с напряжением 24 В постоянного тока. Подходит для работы в системах автоматического контроля, станках, конвейерах, насосах и другом оборудовании, требующем частых циклов включения-выключения.

Технические характеристики

• Род тока: постоянный (DC)
• Напряжение катушки управления: 24 В DC
• Номинальный ток главной цепи: 32 А
• Количество замыкающих главных контактов: 3
• Количество размыкающих главных контактов: 0
• Количество силовых нормально закрытых (НЗ) контактов: 1
• Количество вспомогательных нормально открытых (НО) контактов: 1
• Количество вспомогательных размыкающих контактов: 1
• Номинальная мощность двигателя: 15 кВт
• Тип подключения: винтовые зажимы
• Максимальное сечение кабеля: 6 мм2
• Степень защиты: IP20 (защита от прикосновения к токоведущим частям, но не от пыли и воды)
• Климатическое исполнение: УХЛ4 (работает при температуре от −40 C до +40 C, допускает повышенную влажность и запылённость)
• Способ монтажа: на DIN-рейку или монтажную плату
• Исполнение: нереверсивное (не предназначено для изменения направления вращения )
• Нормативный документ: ТУ3420-091-05758109-2016

Совместимость и монтаж

Контактор ПМЛ-2166ДМ-32А-24DC-УХЛ4-Б совместим со всеми стандартными DIN-рейками типа TS35. Монтировать можно как на рейку, так и на монтажную плиту - фиксируется двумя защёлками. Для подключения проводов используются винтовые зажимы, рассчитанные на медные жилы сечением до 6 мм2. Обязательно затягивать винты моментом, соответствующим рекомендациям завода-изготовителя - недостаточно плотное соединение вызывает перегрев. Катушка управления работает исключительно от 24 В постоянного тока; применение переменного тока повредит оборудование.

Безопасность и стандарты

Контактор ПМЛ-2166ДМ-32А-24DC-УХЛ4-Б изготовлен в соответствии с требованиями ТУ3420-091-05758109-2016. Степень защиты IP20 обеспечивает безопасность от случайного прикосновения к токоведущим элементам, но не защищает от попадания пыли и влаги - поэтому установка возможна только внутри щитов или герметичных корпусов. Применение вне указанных условий климатического исполнения УХЛ4 снижает срок службы и может привести к отказу.

Преимущества

• Высокая механическая износостойкость благодаря прочному корпусу и качественным материалам контактов
• Надёжная работа при длительном использовании даже при частых включениях (до 120 циклов/час)
• Гибкий способ монтажа - подходит как для шкафов управления, так и для компактных распределительных устройств
• Чётко выраженная визуальная индикация положения контактов (по состоянию рычага)
• Поддержание работоспособности в условиях колебаний температуры и влажности - идеален для промышленных объектов в регионах с суровым климатом

Ограничения применения

• Не реверсивные схемы - нельзя использовать для управления двигателями, которым необходимо менять направление вращения
• Не имеет защиты от внешней среды - нельзя устанавливать на открытом воздухе или во влажных помещениях без дополнительной защиты
• Не поддерживает работу при напряжении выше 24 В DC - превышение напряжения катушки приведёт к её выходу из строя
• Не предназначен для работы с импульсными нагрузками свыше 32 А - риск сваривания контактов
• Отсутствие встроенной защиты от перегрузки - обязательно использование внешних тепловых реле или предохранителей

Примеры использования

• Управление трёхфазным электродвигателем мощностью до 15 кВт в системе автопроизводства
• Переключение нагревательных элементов в термических камерах
• Автоматизация системы подачи жидкости через насосы с питанием от PLC с выходом 24 В DC
• Коммуникация между контроллером и крупногабаритными реле или световой сигнализацией

Практические советы

• Выбирая контактный аппарат, проверьте соответствие сечения кабеля - используйте жилы ≤6 мм2, чтобы избежать перегрева зажимов
• Обеспечьте достаточную вентиляцию вокруг контактора ПМЛ-2166ДМ-32А-24DC-УХЛ4-Б - он греется при работе, особенно при близком расположении нескольких аппаротов
• Для долгой службы регулярно осматривайте контакты на наличие окисления или следов дугового износа - при необходимости очищайте мягкой металлической щёткой
• Если система требует сигналов обратной связи, используйте один из имеющихся вспомогательных контактов - они уже встроены и готовы к подключению
• При замене старого контактора - сравнивайте тип подключения и количество контактов. Контактор ПМЛ-2166ДМ-32А-24DC-УХЛ4-Б легко заменяет аналоги с такой же конфигурацией
