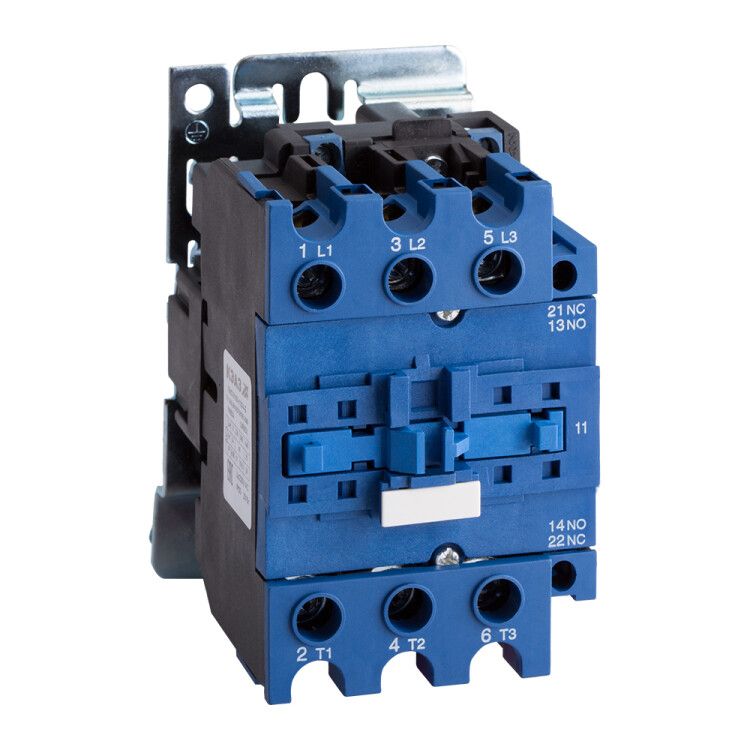

Контактор ПМЛ-3165М УХЛ4 Б 40А кат. 24В DC КЭАЗ 253202

Контактор ПМЛ-3165М-40А-24DC-УХЛ4-Б от КЭАЗ - это надёжное устройство для коммутации нагрузок до 40 А с управлением от цепи постоянного тока 24 В. Подходит для автоматизации промышленного оборудования, особенно там, где требуется устойчивая работа при колебаниях сети или в условиях повышенной влажности.

Назначение и область применения

Контактор ПМЛ-3165М-40А-24DC-УХЛ4-Б предназначен для частого включения и отключения электрических цепей переменного тока, в частности - трёхфазных электродвигателей мощностью до 18,5 кВт. Управление осуществляется через катушку постоянного тока 24 В, что делает его совместимым с современными системами автоматики на базе PLC, контроллеров и импульсных источников питания. Применяется в системах управления станками, насосами, вентиляцией, конвейерами и другим оборудованием, требующим дистанционного и частого переключения.

Технические характеристики

• Номинальный ток: 40 А - способен выдерживать длительную нагрузку без перегрева
• Напряжение катушки управления: 24 В постоянного тока (DC) - обеспечивает стабильное срабатывание даже при скачках напряжения в сети
• Главные контакты: 3 замыкающих, 0 размыкающих - используется для включения/выключения трёх фаз
• Вспомогательные контакты: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ) - позволяют передавать сигналы в систему управления (например, состояние включения)
• Подключение: винтовые зажимы - удобны для многожильных и одножильных проводов
• Максимальное сечение кабеля: 10 мм2 - позволяет использовать кабели до этого размера без адаптеров
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не от пыли и влаги; требует установки в корпусе или щите
• Климатическое исполнение: УХЛ4 - рассчитан на работу при температуре от −40 C до +40 C и высокой влажности, подходит для неотапливаемых помещений в средней полосе России
• Способ монтажа: на DIN-рейку 35 мм - стандартизированная установка в распределительных шкафах
• Номинальная мощность двигателя: 18,5 кВт - соответствует классическим промышленным асинхронным моторам
• Исполнение: нереверсивное - не предназначено для изменения направления вращения двигателя

Совместимость и монтаж

Контактор ПМЛ-3165М-40А-24DC-УХЛ4-Б монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения силовых цепей используются винтовые зажимы - затягиваются отверткой с плоским жалом. Катушка управления подключается к источникам 24 В DC: это могут быть выпрямители, блоки питания или выходы контроллеров. Вспомогательные контакты (НО и НЗ) легко интегрируются в цепи сигнализации, блокировок или обратной связи. Совместим со всеми контактами и реле серии ПМЛ, что упрощает замену и модернизацию существующих систем.

Безопасность и стандарты

Произведён в соответствии с техническими условиями ТУ3420-091-05758109-2016. Соответствует требованиям безопасности для промышленного оборудования. IP20 исключает случайное прикосновение к токоведущим элементам, но не защищает от внешних воздействий - поэтому обязательна установка внутри электрощита. Отсутствие реверса снижает риск некорректного управления двигателем, если система не предусматривает двунаправленного движения.

Преимущества

• Высокая надёжность срабатывания при 24 В DC - меньше помех и более стабильная работа по сравнению с переменным током
• Наличие двух вспомогательных контактов (НО+НЗ) - даёт гибкость в проектировании цепей управления
• Климатическое исполнение УХЛ4 - работает в суровых условиях без дополнительного обогрева
• Простота монтажа на DIN-рейку - экономит время при сборке шкафов
• Совместимость с сериями ПМЛ и РТЛ - можно менять комплектующие без переделки системы

Ограничения применения

• Не подходит для реверсивных схем - нельзя применять для управления механизмами, требующими смены направления вращения
• IP20 - не допускает установку вне закрытого шкафа, в сырых, пыльных или наружных условиях
• Работает только с постоянным током 24 В на катушке - несовместим с сетями 220 В AC без преобразования
• Максимальное сечение кабеля 10 мм2 - не подходит для больших токов (>40 А) или крупных кабелей (например, 16 мм2)

Примеры использования

• Управление трехфазным насосом в системе водоснабжения с датчиком уровня
• Включение конвейера в линии производства по команде от PLC
• Автоматический запуск вентилятора при превышении температуры в щитовой
• Коммутирующее устройство в системе освещения производственного участка с дистанционным управлением

Практические советы

• Перед монтажом проверьте соответствие напряжения катушки - 24 В DC, а не переменный ток. Подача 220 В AC повредит катушку.
• При использовании многожильных проводов используйте наконечники - они предотвращают ослабление контакта после нескольких циклов включения.
• Убедитесь, что DIN-рейка плотно закреплена - вибрация оборудования может вызвать самопроизвольное отсоединение.
• Для контроля состояния контактора используйте встроенные НО и НЗ контакты - подключите их к индикации или вводу в контроллер.
• При замене аналогичного устройства - убедитесь, что новый контакт ПМЛ-3165М-40А-24DC-УХЛ4-Б имеет те же вспомогательные контакты и тип подключения.
