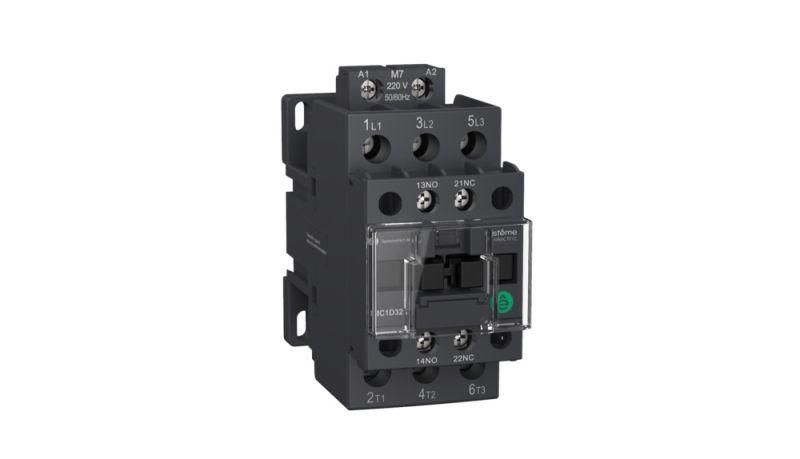

Контактор MC1D 3п 38А кат. 24В DC 1НО+1НЗ SE MC1D38BD APC

Контактор Systeme Electric MC1D 3-полюсный 38A с управлением 24 В постоянного тока предназначен для надёжного включения и отключения нагрузок до 18,5 кВт. Модель сочетает три основных силовых контакта с двумя вспомогательными (НО и НЗ), что делает её удобной для автоматических схем. Артикул mc1d38bd относится к серии SystemePact MC1D - решениям для промышленной автоматизации с повышенным ресурсом.

Назначение и область применения

Контактор Systeme Electric MC1D используется для коммутации силовых цепей в системах автоматического управления. Подходит для запуска и остановки электродвигателей, насосов, компрессоров, конвейеров и систем вентиляции. Благодаря наличию вспомогательных контактов, его можно применять в логических схемах - например, для блокировки, сигнализации или последовательного управления несколькими устройствами.

Технические характеристики

• Тип тока управления: постоянный (DC)
• Напряжение катушки: 24 В DC
• Номинальный ток: 38 А
• Количество силовых контактов: 3 пары (нормально разомкнутые, НО)
• Количество вспомогательных контактов: 1 НО + 1 НЗ
• Номинальная мощность двигателя: 18,5 кВт
• Степень защиты: IP20 (защита от прикосновения и крупных частиц, но не от воды и пыли)
• Способ монтажа: на DIN-рейку или монтажную плату
• Гарантия: 24 месяца
• Исполнение: нереверсивное (не предназначено для изменения направления вращения)

Совместимость и монтаж

Контактор Systeme Electric MC1D устанавливается на стандартную DIN-рейку типа TS35. Также возможен монтаж на монтажную плату - для специализированных шкафов или модульных решений. Для подключения катушки используйте провода сечением до 2,5 мм2. Силовые клеммы рассчитаны на провода до 16 мм2. Убедитесь, что зажимы затянуты моментом 0,5–0,7 Нм - недостаточное усилие вызывает нагрев, избыточное - повреждает пластик.

Безопасность и стандарты

Контактор соответствует международным стандартам IEC 60947-4-1 и IEC 60947-5-1. Сертифицирован для работы в промышленных условиях. Отсутствие защиты от пыли и влаги (IP20) требует установки внутри электрошкафа. Применение вне защищённой среды не допускается.

Преимущества

• Увеличенный электромеханический ресурс - более 1 млн операций, что снижает частоту замены
• Встроенные вспомогательные контакты (НО и НЗ) позволяют реализовать сложные алгоритмы без внешних модулей
• Поддерживает расширение: возможно подключение дополнительных контактов, тепловых реле или ограничителей перенапряжений
• Работает стабильно при колебаниях напряжения +-10% от 24 В DC

Ограничения применения

• Не подходит для реверсивных схем - отсутствуют контакты для переключения фаз
• IP20 исключает использование во влажных, пыльных или наружных условиях без корпуса
• Напряжение катушки только 24 В DC - совместимость с переменным током невозможна
• Нет встроенного тепловой защиты - требуется внешнее реле при работе с высокой инерционной нагрузкой

Примеры использования

• Управление насосом в системе водоснабжения: катушка активируется сигналом от PLC, силовые контакты включают двигатель, вспомогательный НО-контакт даёт сигнал “работает” на панель
• Лифтовая система: один НЗ-контакт используется для контроля состояния (дверь закрыта?), второй - для блокировки запуска при аварии
• Конвейер с остановкой по таймеру: после окончания цикла контроллер отключает катушку, и вспомогательный НО-контакт включает световой индикатор “остановлен”

Практические советы

• Выбирая контактор Systeme Electric MC1D, проверьте соответствие напряжения катушки вашей системы управления - 24 В DC не совместим с 220 В AC
• При использовании с частотником или импульсным питанием убедитесь, что пульсация напряжения не превышает 10%, иначе возможны ложные срабатывания
• Для долгой службы рекомендуется периодически проверять состояние контактов - особенно при частых включениях (>100 раз/час)
• Если нужна защита от перегрузки - добавьте тепловое реле серии SIRIUS или аналогичное, совместимое с MC1D
• При монтаже на монтажную плату обеспечьте достаточное охлаждение - плотная компоновка может привести к перегреву катушки
