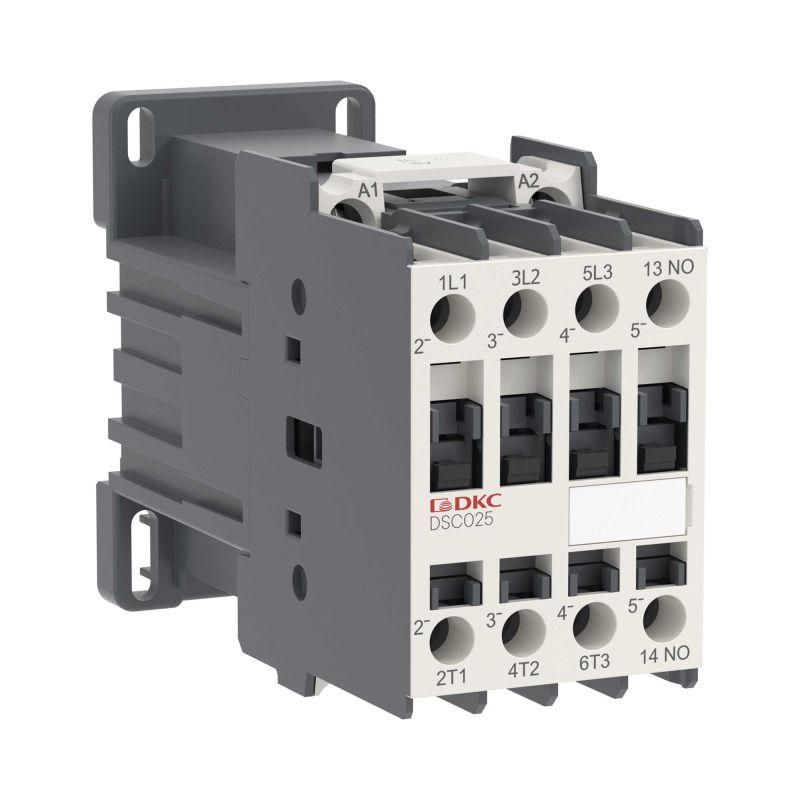

Магнитный контактор YON DSC025 25A 12,5кВт AC3 3P кат.48В DC 1НО | DSC025-3C10D048 DKC ДКС

Магнитный контактор YON DSC dsc025-3c10d048 предназначен для дистанционного включения и выключения трёхфазных электродвигателей и других индуктивных нагрузок. Устройство управляет силовым контуром через слаботочную цепь на 48 В постоянного тока, обеспечивает надёжную коммутацию до 12,5 кВт и устанавливается на DIN-рейку.

Назначение и область применения

Магнитный контактор YON DSC dsc025-3c10d048 используется для автоматического управления трёхфазными асинхронными двигателями, частотными преобразователями, насосами, вентиляторами, лифтами и другими оборудованием с высокими пусковыми токами. Применяется в промышленных системах, объектах ЖКХ, энергообъектах и в составе устройств автономного ввода резерва (АВР) для безопасного переключения между источниками питания.

Технические характеристики

• Номинальный ток: 25 А (AC3 – для управления асинхронными двигателями)
• Номинальная мощность двигателя: 12,5 кВт
• Число главных контактов: 3 (трёхполюсный)
• Напряжение управления: 48 В постоянного тока (DC)
• Тип контакта: Нормально открытый (NO) – замыкается при подаче напряжения на катушку
• Способ монтажа: Крепление на DIN-рейку 35 мм
• Степень защиты: IP20 – защищён от доступа пальцев и крупной пыли, не предназначено для работы во влажной среде
• Подключение силовых проводов: Кабельные зажимы / клеммы
• Исполнение: Стационарное – для установки внутри распределительных щитов

Совместимость и монтаж

Магнитный контактор YON DSC dsc025-3c10d048 совместим со всеми стандартными DIN-рейками шириной 35 мм. Для подключения силовой цепи используются клеммы, рассчитанные на медные провода сечением до 16 мм2. Управление осуществляется через катушку 48 В DC – необходимо подключить два провода к выводам A1/A2. Подключение контрольной цепи требует соблюдения полярности: + на A1, − на A2. Максимальный момент затяжки клемм – 0,8–1,0 Нм. Не допускается использование с переменным током управления – только постоянный ток 48 В.

Безопасность и стандарты

Устройство соответствует требованиям IEC 60947-4-1 и ГОСТ Р 50030.4.2. Сертифицировано для применения в промышленных электроустановках. Отсутствие защиты выше IP20 требует установки исключительно в закрытых щитах без воздействия воды, брызг и пыли. Элементы управления не имеют функции механической фиксации положения – после снятия напряжения с катушки контактор автоматически размыкается.

Преимущества

• Высокая износостойкость контактной системы при работе с индуктивными нагрузками
• Низкий уровень шума при срабатывании благодаря оптимизированному сердечнику
• Устойчивость к колебаниям напряжения управления +-10%
• Готовность к быстрому монтажу на DIN-рейку без дополнительных креплений
• Совместимость с контроллерами и PLC, работающими на уровне 48 В DC

Ограничения применения

• Не переменного тока управления – нельзя использовать с 220 В AC
• Запрещена установка вне герметичных щитов из-за низкой степени защиты IP20
• Не рекомендован для частых включений более 600 раз в час – возможна преждевременная эрозия контактов
• Не поддерживает функцию ручного отключения – только электромагнитное управление
• Не предназначен для работы с емкостными или резистивными нагрузками свыше 25 А

Примеры использования

• Управление насосом водоснабжения в многоквартирном доме
• Переключение основного и резервного питание в системе АВР
• Включение вентилятора в HVAC-системе промышленного цеха
• Автоматическое запуск/остановка конвейера по сигналу от ПЛК
• Коммутирование частотного преобразователя с выходной мощностью до 12,5 кВт

Практические советы

• Выбирая контактор, проверьте соответствие напряжения управления вашей системе – здесь требуется именно 48 В DC, а не 24 В или 220 В
• При использовании в условиях повышенной вибрации дополнительно закрепите корпус хомутами
• Для увеличения срока службы используйте RC-цепочки или варисторы на входе катушки для гашения импульсов
• Обязательно проверяйте плотность затяжки клемм – недостаточно затянутые провода вызывают нагрев и отказ
• При проектировании учтите посадочные размеры устройства – он занимает три модуля на DIN-рейке (54 мм)
• Не забудьте предусмотреть тепловую защиту двигателя отдельно – этот контактор не имеет встроенной термической защиты
