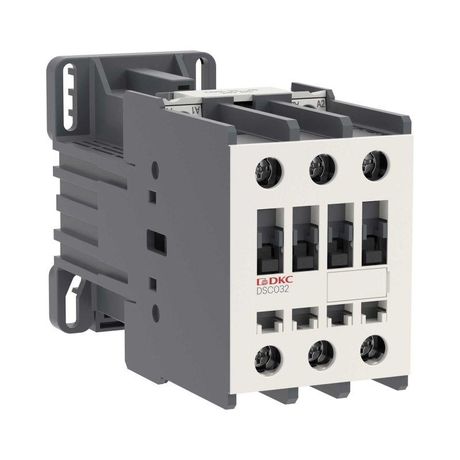

Магнитный контактор YON DSC032 32A 15кВт AC3 3P кат.48В DC | DSC032-3C00D048 DKC ДКС

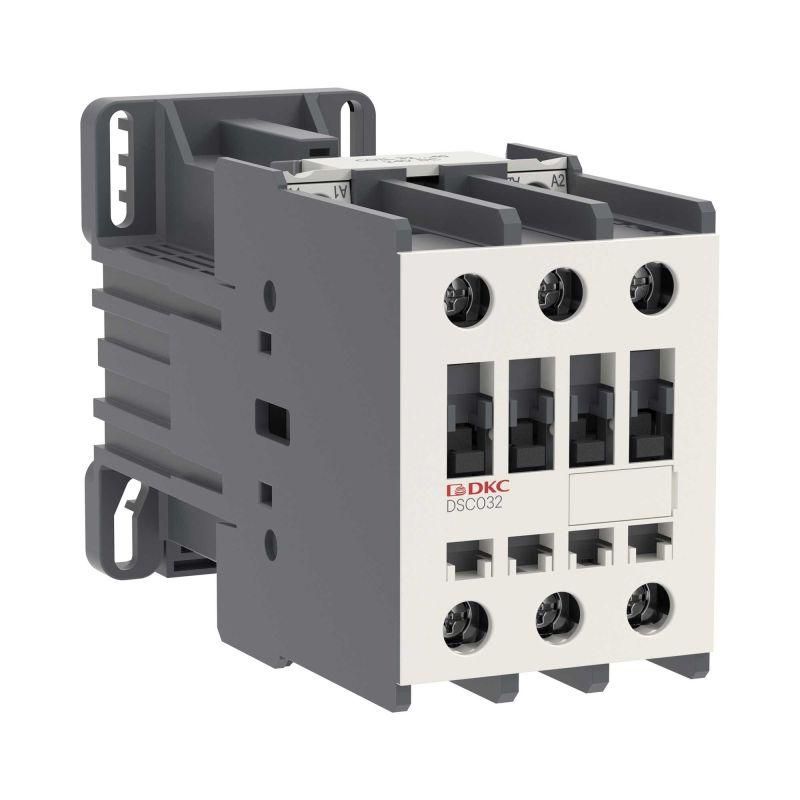

Магнитный контактор DKC DSC032 - это стационарное устройство на DIN-рейку для дистанционного включения и отключения трёхфазных нагрузок до 15 кВт при напряжении управления 48 В постоянного тока. Подходит для промышленной автоматизации, систем вентиляции, лифтов и АВР.

Назначение и область применения

Магнитный контактор DKC DSC032 предназначен для коммутации трёхфазных асинхронных двигателей, частотных преобразователей и других индуктивных нагрузок с высокими пусковыми токами. Устройство работает в составе автоматических систем управления - например, для запуска насосов, вентиляторов, компрессоров, лифтов. Также часто используется в устройствах аварийного резервирования (АВР) для безопасного переключения между источниками питания и предотвращения параллельного включения.

Технические характеристики

• Номинальный ток: 32 А (AC3)
• Номинальная мощность двигателя: 15 кВт
• Напряжение цепи управления: 48 В постоянного тока (DC)
• Количество главных контактов: 3 (трёхполюсный)
• Способ монтажа: крепление на DIN-рейку 35 мм
• Степень защиты: IP20 (защита от прикосновений и ограниченная защита от пыли)
• Тип подключения: кабельные зажимы (винтовые клеммы)
• Исполнение: стационарное, для внутренней установки

Совместимость и монтаж

Магнитный контактор DKC DSC032 устанавливается на стандартную DIN-рейку шириной 35 мм. Для подключения силовой цепи используются винтовые клеммы - допускается подключение медных проводов сечением до 16 мм2. Катушка управления рассчитана исключительно на постоянный ток 48 В - использование переменного тока или другого напряжения приведёт к выходу из строя. Монтаж рекомендуется выполнять в закрытом щите с температурой от -25C до +60C. Открытая установка не допускается из-за низкой степени защиты IP20.

Безопасность и стандарты

Устройство соответствует требованиям IEC 60947-4-1 для магнитных контакторов. Сертифицировано для работы в промышленных условиях. Наличие механической блокировки и надёжной изоляции обеспечивает безопасность при обслуживании. Не содержит свинца и опасных веществ согласно RoHS.

Преимущества

• Высокая надёжность коммутации при больших пусковых токах - идеально для двигателей и насосов
• Чёткая работа при управлении от 48 В DC - совместим с промышленными контроллерами и PLC
• Удобный монтаж на DIN-рейку - позволяет быстро заменить или расширить систему
• Конструкция с минимальным числом движущихся деталей снижает риск отказа
• Поддерживается серия YON DSC - легко найти аналоги и запчасти

Ограничения применения

• Не предназначена для работы в условиях повышенной влажности, пыли или на улице - степень защиты IP20 недостаточна
• Запрещено использовать с напряжением управления выше 48 В DC или с переменным током - повредится катушка
• Не подходит для частотного регулирования - только включение/выключение
• Не имеет встроенной тепловой защиты - требует внешнего теплового реле при защите двигателя
• Не рекомендуется для частых циклов включения (>1200 раз/час) - возможен износ контактов

Примеры использования

• Управление насосом водоснабжения в многоквартирном доме через PLC с питанием 48 В DC
• Переключение основного и резервного источника в системе АВР торгового центра
• Включение вентилятора в промышленном воздуховоде по сигналу от датчика давления
• Автоматическое отключение конвейера при аварии по команде с пульта управления

Практические советы

• Проверьте соответствие напряжения управления - 48 В DC - перед подключением. Использование 24 В или 220 В AC выведет контактор из строя.
• При подключении кабелей затягивайте клеммы усилием 0,5–0,7 Нм - слабый контакт вызывает нагрев, слишком сильный - повреждает пластик.
• Для защиты двигателя обязательно используйте внешнее тепловое реле (например, серии LRD) - сам контактор не имеет встроенной защиты.
• При использовании в системах АВР убедитесь, что другие контакторы в цепи имеют взаимную блокировку - предотвратите одновременное включение двух источников.
• При замене старого контактора проверьте посадочные размеры - DSC032 совместим со всеми моделями серии YON DSC 32 A.
