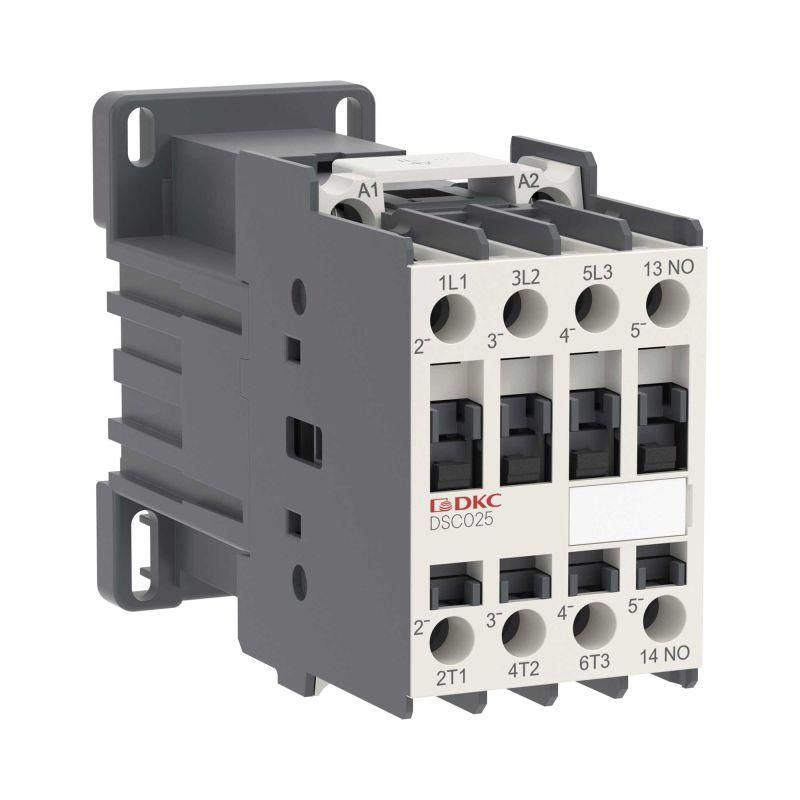

Магнитный контактор YON DSC025 25A 12,5кВт AC3 3P кат.24В DC 1НО | DSC025-3C10D024 DKC ДКС

Магнитный контактор DKC DSC025-3C10D024 предназначен для дистанционного включения и отключения трёхфазных нагрузок до 12,5 кВт, таких как асинхронные двигатели, насосы и вентиляторы. Контактор работает с управляющим напряжением 24 В постоянного тока и имеет одну нормально открытую силовую группу. Этот продукт из серии YON DSC сочетает надёжную коммутацию, компактность и соответствие промышленным требованиям.

Назначение и область применения

Магнитный контактор DKC DSC025-3C10D024 используется для удалённого управления мощными трёхфазными нагрузками. Он подходит для запуска и остановки асинхронных двигателей, частотных преобразователей, систем вентиляции, водоснабжения и лифтов. Также применяется в схемах автоматического ввода резерва (АВР) для переключения между источниками питания и предотвращения параллельной работы нескольких питаний.

Технические характеристики

• Номинальный ток: 25 А
• Мощность коммутируемой нагрузки: 12,5 кВт (при AC3)
• Число полюсов: 3
• Управление: катушка 24 В постоянного тока (DC)
• Контактная группа: 1 нормально открытый (NO) контакт
• Серия: YON DSC (9–105 А)

AC3 - класс коммутации для асинхронных двигателей, что означает способность выдерживать высокие пусковые токи. Напряжение катушки 24 В DC обеспечивает совместимость со стандартными промышленными контроллерами и PLC.

Совместимость и монтаж

Контактор DKC DSC025-3C10D024 монтируется на DIN-рейку шириной 35 мм. Подключение силовых проводов осуществляется через винтовые зажимы, рассчитанные на медные жилы сечением до 10 мм2. Управляющая катушка подключается к цепям контроля с соблюдением полярности (+ и –). Для защиты от перегрузок рекомендуется использовать тепловое реле или электронный защитный модуль. Монтаж допускается в вертикальном положении +-15°.

Безопасность и стандарты

Контактор соответствует международным стандартам IEC/EN 60947-4-1 для аппаратов низкого напряжения. Серия YON DSC прошла испытания на механическую и электрическую долговечность, в том числе на количество операций в режиме AC3. Продукт сертифицирован для использования в промышленных условиях и соответствует требованиям ГОСТ Р 50030.4.1.

Преимущества

• Высокая надёжность коммутации даже при частых включениях - до 1 млн циклов
• Стабильная работа при колебаниях напряжения катушки +-10%
• Закрытая конструкция снижает риск попадания пыли и влаги внутрь
• Совместимость с другими элементами серии YON DSC - легко расширить систему управления

Ограничения применения

• Не предназначена для коммутации постоянного тока - только переменный (AC3)
• Не подходит для нагрузок выше 12,5 кВт или токов свыше 25 А
• Не следует использовать в средах с взрывоопасными газами или повышенной коррозийной активностью без дополнительной защиты
• Катушка 24 В DC требует стабильного источника питания; скачки напряжения могут вызвать отказ включения

Примеры использования

• Управление насосом водоснабжения в многоквартирном доме
• Включение вентилятора в системе кондиционирования
• Переключение основного и резервного питания в схеме АВР
• Автоматическое управление конвейером на производстве

Практические советы

• Проверьте посадочное место на DIN-рейке перед установкой - контактор должен фиксироваться без усилий
• Подключите защиту от перегрузки (например, тепловое реле) обязательно - контактор не защищает двигатель от перегрева
• При использовании в схемах АВР убедитесь, что блокировка исключает одновременное замыкание контактов двух источников
• Для длительной службы избегайте установки рядом с источниками сильного нагрева или вибраций
• При замене используйте оригинальный контактор DKC DSC025-3C10D024 - аналоги могут отличаться по габаритам или времени срабатывания
