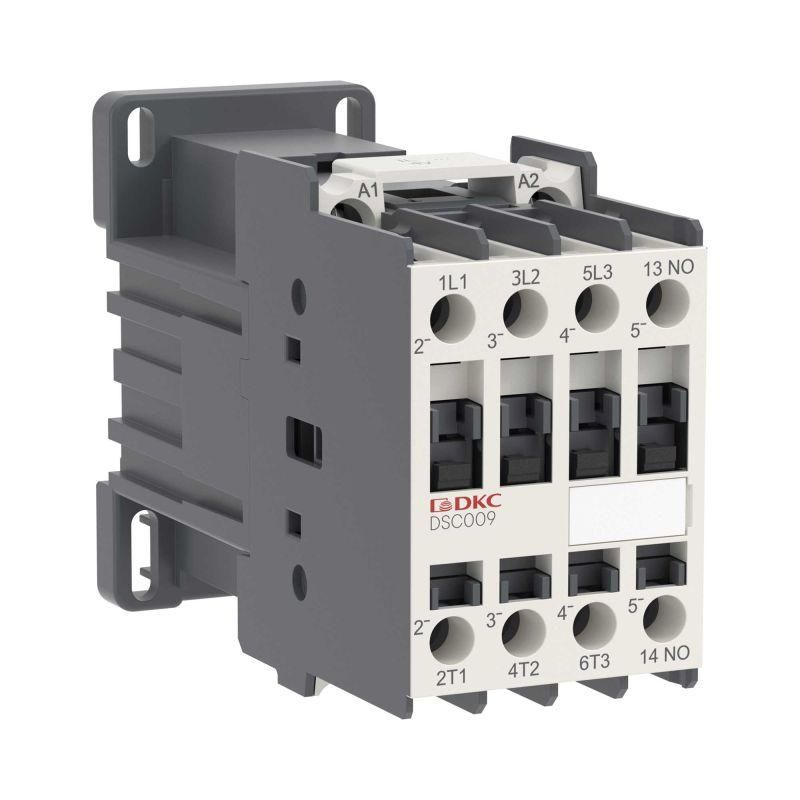

Магнитный контактор YON DSC009 9A 4кВт AC3 3P кат.24В DC 1НО | DSC009-3C10D024 DKC ДКС

Магнитный контактор DKC DSC009 - это надёжное устройство для дистанционного включения и выключения трёхфазных и других индуктивных нагрузок. Контактор DKC DSC009 работает с управлением на постоянном токе 24 В и рассчитан на длительную работу в условиях промышленной автоматизации.

Назначение и область применения

Контактор DKC DSC009 предназначен для коммутации трёхфазных асинхронных двигателей мощностью до 4 кВт, а также оборудования с высокими пусковыми токами - например, насосов, вентиляторов, компрессоров, лифтов и систем водоснабжения. Устройство часто используется в системах автономного резервирования питания (АВР) для безопасного переключения между источниками и предотвращения параллельного включения.

Технические характеристики

• Номинальный ток: 9 А (AC3 класс - для управления двигателями)
• Номинальная мощность двигателя: 4 кВт
• Количество главных контактов: 3 (трёхполюсный)
• Количество вспомогательных контактов: 1 нормально открытый (НО)
• Напряжение катушки управления: 24 В постоянного тока (DC)
• Тип тока катушки: постоянный (не совместим с переменным током)
• Степень защиты: IP20 - защищён от доступа пальцами и крупными частицами, но не от воды и пыли
• Способ монтажа: крепление на DIN-рейку 35 мм
• Подключение силовой цепи: кабельные зажимы (винтовые клеммы)
• Исполнение: стационарное - предназначено для закрепления в распределительных щитах

Совместимость и монтаж

Контактор DKC DSC009 устанавливается на стандартную DIN-рейку шириной 35 мм. Для подключения силовых проводов используются винтовые клеммы - допустимо использовать медные многожильные или одножильные кабели сечением до 2,5 мм2. Подключаемое напряжение управления - только 24 В постоянного тока; использование переменного тока повредит катушку. Вспомогательный контакт NO можно задействовать в цепях сигнализации, блокировок или самоблокировки.

Безопасность и стандарты

Устройство соответствует требованиям IEC 60947-4-1 для магнитных контакторов. Защита IP20 обеспечивает базовую изоляцию от случайного прикосновения, но не защищает от внешней среды - установка возможна только внутри закрытых щитов. Применение вне помещений или во влажных помещениях запрещено без дополнительной герметизации корпуса.

Преимущества

• Высокая механическая долговечность благодаря качественным материалам контактов
• Чёткий и быстрый переход состояния - минимум времени срабатывания
• Удобный монтаж на DIN-рейку снижает время сборки шкафа
• Наличие одного вспомогательного контакта позволяет реализовать простые схемы самоблокировки
• Катушка 24 В DC безопаснее в обслуживании и менее чувствительна к помехам, чем аналоги на 220 В AC

Ограничения применения

• Не переменного тока на катушке - подача 24 В AC вызовет перегрев и выход из строя
• Защита IP20 исключает использование в сырых, пыльных или наружных условиях
• Максимальная мощность - 4 кВт; для более мощных двигателей требуется контактор с большим номиналом
• Нет встроенной тепловой защиты - необходимо дополнительно устанавливать тепловое реле при работе с двигателями
• Один вспомогательный контакт - недостаточно для сложных схем управления

Примеры использования

• Управление насосом водоснабжения в многоэтажном доме через пульт управления
• Переключение основного и резервного источника питания в системе АВР
• Запуск вентилятора в промышленном цеху по сигналу от PLC
• Автоматическое отключение конвейера при аварийной остановке

Практические советы

• Обязательно проверьте полярность при подключении катушки 24 В DC - неверное соединение не испортит устройство, но не позволит ему работать
• При использовании с двигателями обязательно установите тепловое реле рядом - контактор не защищает от перегрузки
• Выбирайте кабели с достаточным сечением: для 4 кВт при 380 В рекомендовано не менее 2,5 мм2 меди
• Если нужен второй вспомогательный контакт - используйте модуль расширения или выберите другую модель серии YON DSC
• Проверяйте плотность затяжки клемм после первого включения - нагрев может ослабить контакт
