Миниконтактор YON DMC009 9A 4кВт AC3 3P кат. 24В DC 1НО | DMC009-3C10D024 DKC ДКС

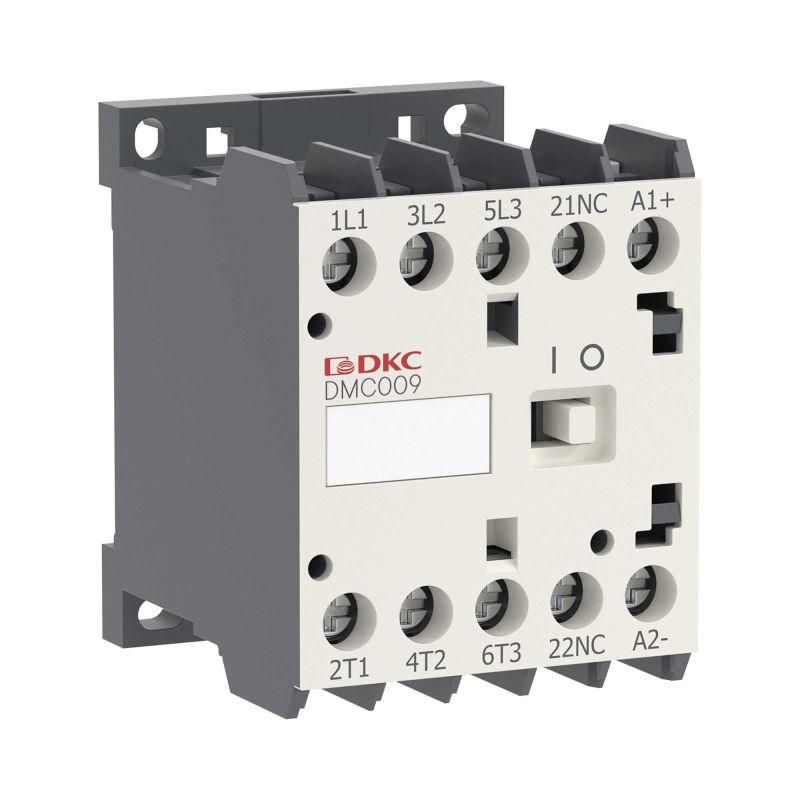

Миниконтактор DKC dmc009-3c10d024 - это компактное устройство для коммутации нагрузок до 4 кВт в цепях переменного тока, управляемое постоянным напряжением 24 В. Подходит для установки на DIN-рейку и применяется в системах автоматизации, где важна надежность и экономия места.

Назначение и область применения

Миниконтактор DKC dmc009-3c10d024 предназначен для включения и отключения электродвигателей, нагревательных элементов, насосов и других потребителей мощностью до 4 кВт. Он работает в составе систем управления, где требуется дистанционное управление силовой цепью через слаботочную катушку. Часто используется в панелях управления станков, конвейеров, систем вентиляции и автоматизированных линий.

Технические характеристики

• Номинальный ток: 9 А (AC3 - для управления двигателями)
• Номинальная коммутируемая мощность: 4 кВт при AC3
• Количество полюсов: 3
• Количество главных контактов: 3 (нормально открытые)
• Напряжение катушки управления: 24 В постоянного тока
• Тип тока катушки: постоянный (DC)
• Способ монтажа: крепление на DIN-рейку (35 мм)
• Подключение силовой цепи: кабельные зажимы (клеммы)
• Исполнение: стационарное

Совместимость и монтаж

Миниконтактор DKC dmc009-3c10d024 совместим со всеми стандартными DIN-рейками шириной 35 мм. Для монтажа достаточно защелкнуть устройство на рейке - дополнительные крепления не требуются. Кабельные зажимы позволяют подключить провода сечением до 2,5 мм2. Устройство не имеет встроенной защиты от перегрузок - необходимо использовать внешние предохранители или тепловые реле при работе с двигателями.

Безопасность и стандарты

Миниконтактор соответствует международным стандартам IEC 60947-4-1 для контакторов малых габаритов. Применяется в соответствии с требованиями безопасности для электроустановок до 1000 В переменного тока. Напряжение катушки 24 В DC обеспечивает безопасное управление в условиях низкого потенциала поражения током.

Преимущества

• Компактные размеры - занимает мало места на панели управления
• Управление постоянным током 24 В - устойчиво к помехам, подходит для PLC и контроллеров
• Трехполюсная конструкция - позволяет полностью отключать все фазы трехфазной сети
• Надежные клеммы - обеспечивают прочное соединение без необходимости дополнительного затягивания
• Совместим с серией мини-контакторов DKC 7–16 А - легко заменяем и расширяем системы

Ограничения применения

• Не предназначена для частого включения-выключения более 600 раз в час - возможен износ контактов
• Не подходит для работы с высокими импульсными нагрузками (например, светодиодные драйверы, UPS)
• Не имеет встроенного теплового реле - при защите двигателей нужен внешний термореле
• Работает только с постоянным током на катушке - нельзя питать от переменного напряжения 24 В AC
• Не рассчитана на взрывоопасные среды - не имеет взрывозащиты

Примеры использования

• Управление трёхфазным асинхронным двигателем 3 кВт на конвейере
• Включение насоса в системе водоснабжения по сигналу от PLC
• Переключение режима работы оборудования в автоматической линии
• Замена старых контакторов в модернизируемых панелях благодаря компактному форм-фактору

Практические советы

• При подборе аналога проверяйте тип тока катушки - 24 В DC ≠ 24 В AC
• Для долгой службы используйте кабели сечением не менее 1,5 мм2 и плотно затягивайте клеммы
• Если планируете реверс двигателя - выбирайте пару миниконтакторов DKC с механической блокировкой
• Убедитесь, что DIN-рейка жестко закреплена - вибрации снижают срок службы контактов
• Миниконтактор DKC dmc009-3c10d024 можно использовать в качестве замены для аналогичных устройств от Schneider, Siemens, ABB - при совпадении тока, напряжения катушки и количества полюсов
