Миниконтактор YON DMC009 9A 4кВт AC3 3P кат. 12В DC 1НО | DMC009-3C10D012 DKC ДКС

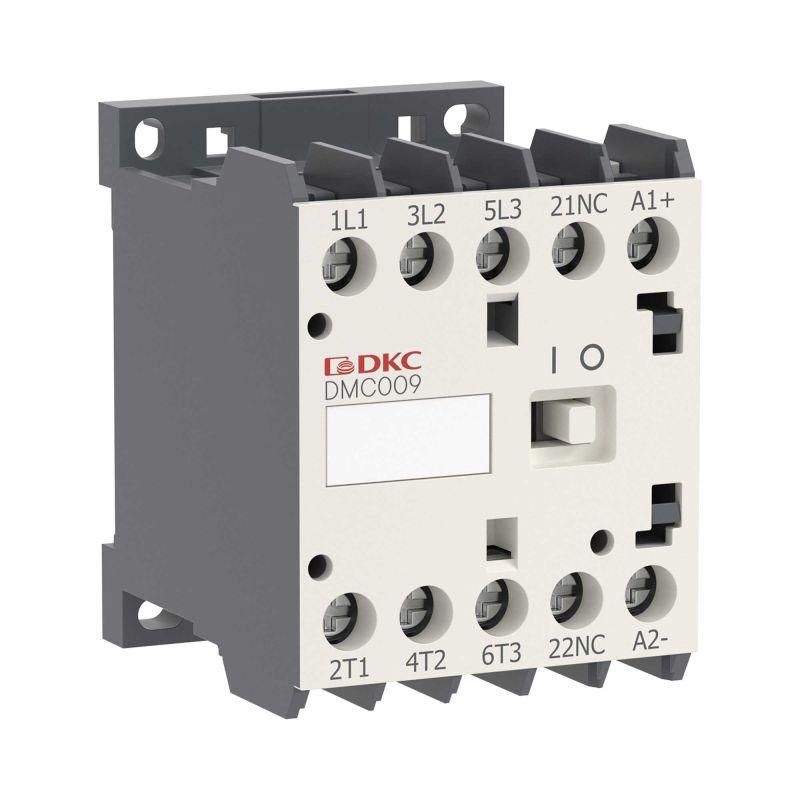

Миниконтактор DKC DMC009 - компактное устройство для автоматического включения и выключения нагрузки до 4 кВт при напряжении управления 12 В постоянного тока. Подходит для управления двигателями, насосами и другим оборудованием в системах с ограниченным местом установки.

Назначение и область применения

Миниконтактор DKC DMC009 используется для дистанционного управления силовыми цепями переменного тока. Он переключает три основных контакта при получении управляющего сигнала на катушку 12 В постоянного тока. Одновременно доступен один нормально открытый вспомогательный контакт для сигналов обратной связи или управления другими элементами схемы.

Подходит для применения в пультах управления, станках, конвейерах, системах вентиляции и автоматизации, где требуется надёжная коммутация с высоким ресурсом работы и малые габариты.

Технические характеристики

• Номинальный рабочий ток (AC-3): 9 А - способен безопасно коммутировать нагрузки до этого значения, например, трёхфазные двигатели мощностью до 4 кВт;
• Номинальная коммутируемая мощность (AC-3): 4 кВт - максимальная мощность нагрузки, которую можно включать/выключать при стандартных условиях эксплуатации;
• Количество главных контактов: 3 - три пары контактов для коммутации трёх фаз сети;
• Напряжение питания катушки: 12 В постоянного тока - управление осуществляется только от источника постоянного тока, не совместим с переменным;
• Тип управления: постоянный ток - важно соблюдать полярность при подключении;
• Количество нормально открытых вспомогательных контактов: 1 - используется для передачи сигнала состояния (например, “контактор включен”) в контроллер или индикацию;
• Тип подключения: кабельный зажим - провода фиксируются винтовыми зажимами, без необходимости использования клеммных колодок.

Совместимость и монтаж

Миниконтактор DKC DMC009 устанавливается на DIN-рейку шириной 35 мм - стандартная система крепления для промышленной автоматики. Кабельные зажимы позволяют подключить провода сечением до 2,5 мм2. Для подключения катушки используйте два провода: положительный (+) и отрицательный (-); неверная полярность не повредит устройство, но оно не будет работать.

Главные контакты рассчитаны на подключение медных проводов до 2,5 мм2. Перед монтажом проверьте соответствие сечения проводов нагрузке - избыток тока вызывает нагрев и выход из строя контактов.

Безопасность и стандарты

Устройство соответствует требованиям международных стандартов IEC 60947-4-1 для миниатюрных контакторов. Конструкция обеспечивает механический ресурс более 1 млн операций и электрический ресурс до 100 тыс. включений при rated load. Нет специальной защиты от перегрузки - внешняя защита (плавкие предохранители или тепловое реле) обязательна.

Преимущества

• Компактные размеры - занимает мало места на рейке, удобен для плотной сборки шкафов управления;
• Высокий коммутационный ресурс - долговечен даже при частых включениях;
• Стандартное подключение на DIN-рейку - легко заменяется аналогичными моделями;
• Чёткая визуальная индикация состояния - рычаг переключения позволяет определить положение контактов без тестирования;
• Работает от низковольтного постоянного тока - безопаснее для операторов и проще интегрировать с PLC и микроконтроллерами.

Ограничения применения

• Не предназначена для коммутации постоянного тока - только переменный ток (AC-3);
• Катушка работает только от 12 В постоянного тока - нельзя использовать с 24 В, 220 В переменного тока или импульсными сигналами без преобразования;
• Нет встроенной защиты от перегрузки или короткого замыкания - обязательно применять внешнюю защиту;
• Не рекомендован для сред с повышенной запылённостью или агрессивной средой - степень защиты IP20, только внутри щита.

Примеры использования

• Управление трехфазным двигателем насоса в системе водоснабжения через PLC с выходом 12 В DC;
• Переключение конвейерной ленты в ответ на сигнал с датчика наличия продукта;
• Индикация состояния включения оборудования через вспомогательный контакт к светодиодному индикатору;
• Автоматическое включение системы вентиляции после старта станка.

Практические советы

• При подборе миниконтактора DKC DMC009 убедитесь, что ваш источник управления даёт именно 12 В постоянного тока - скачки напряжения выше 15 В могут повредить катушку;
• Зажимы проводов затягивайте равномерно - недостаточно затянутый контакт нагревается, слишком сильный - деформирует металл;
• Если планируете часто менять устройства, выбирайте модели с одним типовым номером - все контакторы серии DMC009 взаимозаменяемы;
• Для длительной работы при температуре выше +40 C снижайте допустимую нагрузку на 10–15 % - перегрев сокращает срок службы контактов;
• Не используйте этот контактор для управления освещением или нагревателями - они имеют высокий пусковой ток, который может привести к свариванию контактов.
