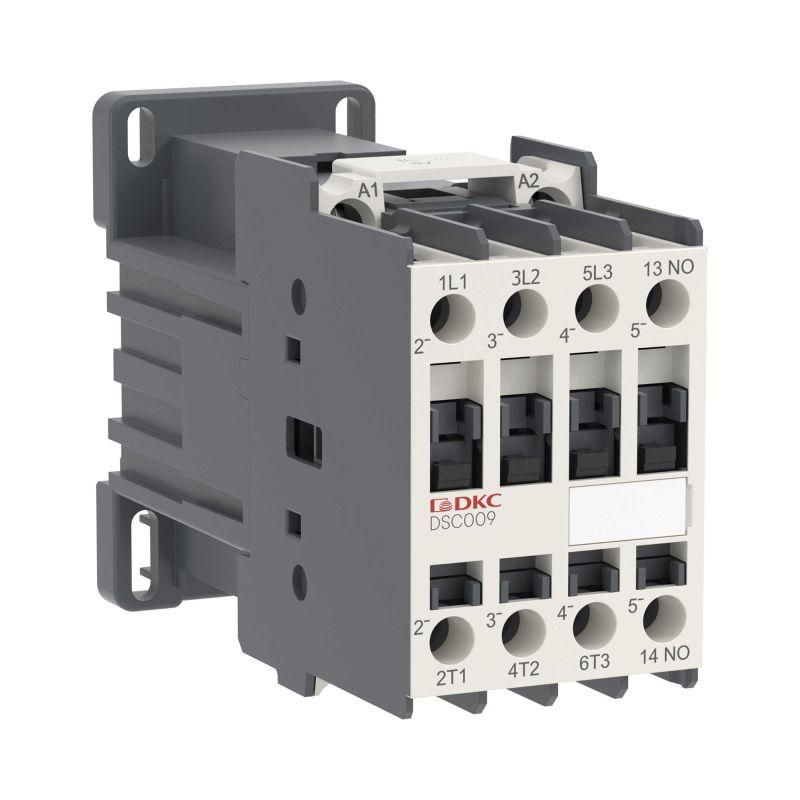

Магнитный контактор YON DSC009 9A 4кВт AC3 3P кат.48В DC 1НО | DSC009-3C10D048 DKC ДКС

Магнитный контактор DKC dsc009-3c10d048 предназначен для дистанционного включения и выключения трёхфазных электродвигателей мощностью до 4 кВт. Контактор работает от постоянного тока 48 В и устанавливается на DIN-рейку - идеально подходит для автоматических систем промышленной и коммунальной инфраструктуры.

Назначение и область применения

Магнитный контактор DKC dsc009-3c10d048 используется для управления трёхфазными асинхронными двигателями, частотными преобразователями и другими индуктивными нагрузками. Применяется там, где требуется надёжная коммутация с высокой долговечностью:

• промышленные станки и конвейеры;
• системы вентиляции и кондиционирования;
• водонапорные насосы и системы водоснабжения;
• лифты и эскалаторы;
• устройства автономного резервирования (АВР) для переключения между источниками питания.

Технические характеристики

• Номинальный ток: 9 А - максимальный рабочий ток через главные контакты при классе нагрузки AC3.
• Номинальная мощность двигателя: 4 кВт - рекомендованная мощность управляемых трёхфазных двигателей.
• Напряжение питания катушки: 48 В постоянного тока (DC) - требует именно постоянный ток, переменный не поддерживается.
• Число главных контактов: 3 - три нормально открытых контакта для коммутации всех фаз трёхфазной сети.
• Способ монтажа: установка на DIN-рейку шириной 35 мм - совместим со всеми стандартными шасси и распределительными щитами.
• Степень защиты: IP20 - защищён от доступа пальцев и предметов более 12 мм, но не герметичен; не предназначена для работы во влажных или запылённых средах без корпуса.
• Подключение силовой цепи: кабельные зажимы - позволяет затянуть провода сечением до 2,5 мм2 (по типовым данным для таких контакторов).
• Исполнение: стационарное - рассчитан на постоянную установку, не предназначен для перемещений или портативного использования.

Совместимость и монтаж

Магнитный контактор DKC dsc009-3c10d048 легко монтируется на стандартную DIN-рейку. Для подключения:

• Управляющая цепь подключается к контактам A1/A2 - напряжение 48 В DC обязательно соблюдайте полярность (+/-);
• Главные контакты L1-L2-L3 и T1-T2-T3 - подсоединяйте медные многожильные или одножильные провода сечением до 2,5 мм2;
• Затягивайте клеммы моментом около 0,5–0,7 Нм - недостаточно плотное соединение вызывает нагрев, избыток - повредит пластиковые детали.

Не используйте этот контактер в сетях с переменным током управления - он не будет работать. Также проверьте соответствие сечения кабеля и допустимую температуру окружающей среды (-25C…+60C - согласно типовым спецификациям серий YON DSC).

Безопасность и стандарты

Контактор соответствует требованиям IEC 60947-4-1 для аппаратов управления электродвигателями. Серия YON DSC прошла испытания на механическую прочность и термическую стойкость. Однако степень защиты IP20 требует обязательной установки внутри закрытого электрошкафа - использование вне корпуса опасно!

Преимущества

• Высокая надёжность коммутации даже при частых включениях - срок службы до 1 млн операций.
• Фиксированная катушка 48 В DC снижает риск ложных срабатываний от помех - лучше, чем аналоги на переменном токе.
• Легкий монтаж на DIN-рейку - экономит время сборки щита.
• Явное положение контактов - видимый индикатор состояния (при наличии опций) или возможность внешнего контроля через сигнализацию.

Ограничения применения

• Не переменному току управления - катушка 48 В DC не сработает от 220 В AC или другого напряжения;
• IP20 не обеспечивает защиту от воды, брызг, пыли - нельзя использовать в сырых помещениях, на улице или без кожуха;
• Максимальная мощность - 4 кВт; для больших двигателей нужен другой контактор (например, 16 А или выше из серии YON DSC);
• Не предназначен для частотного регулирования - только включение/выключение. Для мягкого пуска нужны другие устройства.

Примеры использования

• Автоматический пуск насоса в системе водоснабжения дома - сигнал от датчика давления активирует 48 В DC, который замыкает контакты DKC dsc009-3c10d048 и включает двигатель.
• Переключение основного и резервного генератора в АВР - один контактор отвечает за питание от сети, второй - от дизеля; здесь DKC dsc009-3c10d048 служит как элемент блокировки.
• Управление вентилятором в HVAC-системе завода - контроллер PLC подаёт 48 В DC, контактор включает двигатель 3 кВт без задержек.

Практические советы

• Выбирая контактор, всегда сверьте напряжение катушки - 48 В DC ≠ 24 В DC ≠ 220 VAC. Подбор неверного значения сломает оборудование.
• Для длительной работы в условиях повышенной вибрации (станки, компрессоры) дополнительно закрепите контактор контргайками или клеящей лентой.
• Проверяйте состояние контактов каждые 6 месяцев - особенно при частых включениях (>100 раз/час): окисление или пригар снижают надёжность.
• Если вам нужна функция блокировки или сигнализации - выбирайте модели с дополнительными вспомогательными контактами (не предусмотрены в этой версии).
• DKC dsc009-3c10d048 - часть серии YON DSC, которая имеет унифицированные размеры и крепления. Это значит, что можно менять контакторы одной серии без переделки щита.
