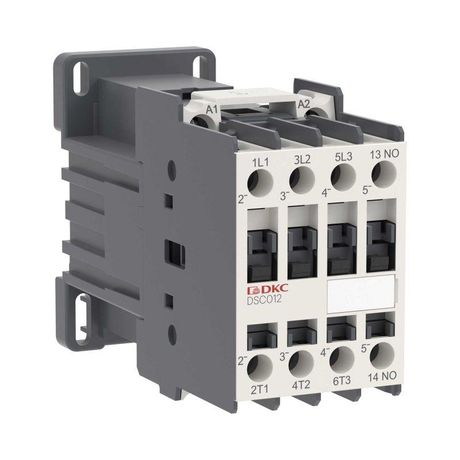

Магнитный контактор YON DSC012 12A 5,5кВт AC3 3P кат.48В DC 1НО | DSC012-3C10D048 DKC ДКС

Магнитный контактор DKC DSC012-3C10D048 предназначен для дистанционного включения и отключения трёхфазных электродвигателей мощностью до 5,5 кВт. Контактор работает от постоянного тока 48 В и монтируется на DIN-рейку - идеально подходит для автоматических систем в промышленности и объектах недвижимости.

Назначение и область применения

Магнитный контактор DKC DSC012-3C10D048 используется для управления трёхфазными асинхронными двигателями, частотными преобразователями и другими индуктивными нагрузками. Применяется в системах вентиляции, насосных станциях, лифтах, конвейерах и устройствах аварийного резервирования (АВР). Подходит для ситуаций, где требуется надёжная коммутация с высокими пусковыми токами.

Технические характеристики

• Номинальный ток: 12 А (AC3)
• Номинальная мощность двигателя: 5,5 кВт
• Напряжение управления: 48 В постоянного тока (DC)
• Число главных контактов: 3 (трёхполюсный)
• Способ монтажа: крепление на DIN-рейку
• Степень защиты: IP20 (защита от прикосновений и ограниченной пыли, не защищён от брызг воды)
• Тип подключения: кабельные зажимы (винтовые клеммы)
• Исполнение: стационарное

Совместимость и монтаж

Контактор DKC DSC012-3C10D048 совместим со всеми стандартными DIN-рейками типа TS35. Для подключения силовых проводов используйте кабели сечением до 4–6 мм2 (медные). Управляющая катушка рассчитана исключительно на постоянный ток 48 В - использование переменного тока или другого напряжения повредит устройство. Монтаж выполняйте в закрытом щите, избегая попадания пыли и влаги.

Безопасность и стандарты

Контактор соответствует требованиям IEC 60947-4-1. Серия YON DSC прошла сертификацию на соответствие промышленным нормам безопасности. IP20 обеспечивает базовую защиту от случайного прикосновения к токоведущим частям, но не заменяет установку в корпусе с более высокой степенью защиты при работе во влажной среде.

Преимущества

• Управление от 48 В DC - безопаснее для операторов, чем 220/380 В переменного тока
• Высокая механическая износостойкость - подходит для частых включений
• Компактный форм-фактор - экономит место в распределительных шкафах
• Надёжные винтовые клеммы - устойчивы к вибрации и температурным колебаниям

Ограничения применения

• Не предназначена для работы в условиях повышенной влажности, пыли или агрессивной среды - IP20 требует установки в герметичный шкаф
• Не поддерживает управление переменным током - нельзя использовать с 24 В AC или 220 В AC
• Максимальная мощность - 5,5 кВт; для больших двигателей нужен контактор с большим номиналом
• Не имеет встроенной тепловой защиты - необходимо использовать внешний тепловое реле при защите двигателя

Примеры использования

• Автоматическое включение насоса в системе водоснабжения по сигналу от датчика уровня
• Переключение между основным и резервным источником питания в системе АВР
• Управление вентилятором в HVAC-системе через PLC с выходом 48 В DC
• Запуск конвейера на производстве с контролируемым временем включения

Практические советы

• Проверьте полярность при подключении катушки - неверная полярность не повредит контакт, но он не будет работать
• При использовании в системах с частыми включениями (более 600 раз/час) проверяйте состояние контактов каждые 6 месяцев
• Для защиты от скачков напряжения на катушке рекомендуется установить демпферную цепь (диод параллельно катушке)
• При замене контактора DKC DSC012-3C10D048 убедитесь, что новый аналог имеет тот же тип подключения и габариты - все модели серии YON DSC имеют унифицированную посадочную платформу
